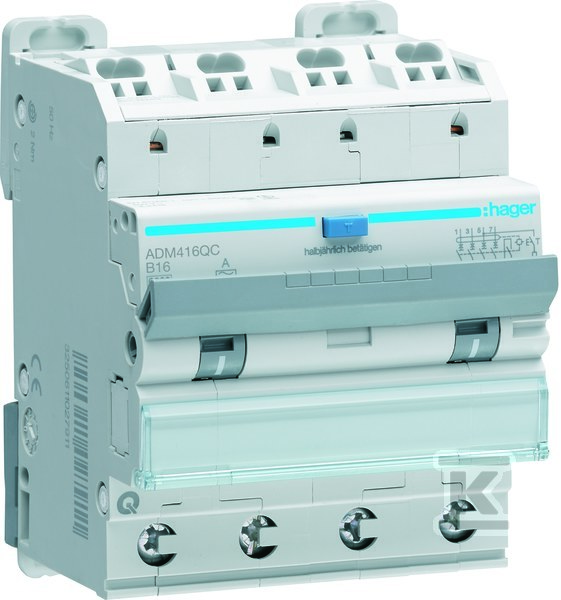

Fehlerstromschutzschalter mit Überstromschutz 4P 6kA B 16A/30mA A QC/QB ADM416QC

RCBO 4P 6kA B 16A/30mA A QC/QB - Fehlerstromschutzschalter mit Überstromschutz

Der Fehlerstromschutzschalter mit Überstromschutz ADM416QC ist ein Schutzgerät, das in einem kompakten Modulgehäuse die Funktionen des Überstromschutzes und der Leckstromerkennung kombiniert. Die vierpolige Konstruktion gewährleistet einen umfassenden Schutz aller Leiter im Stromkreis, während die Charakteristik des Typs B eine schnelle Reaktion auf Kurzschlüsse bei gleichzeitiger Beständigkeit gegen Einschaltströme garantiert.

Konstruktion und elektrische Parameter

Das Gerät arbeitet bei einer Nennspannung von 230-400V AC und einem Nennstrom von 16A und bietet ein Ausschaltvermögen bei Kurzschluss von 6kA gemäß den Normen EN 60898-1 und IEC 61009-1. Der differenzielle Nennfehlerstrom beträgt 30mA bei Typ-A-Empfindlichkeit, was einen effektiven Schutz vor elektrischem Schlag bei gleichzeitiger Resistenz gegen harmonische Störungen gewährleistet.

Die Auslösecharakteristik B garantiert eine unverzügliche Reaktion auf Kurzschlussströme im Bereich von 3-5×In und bietet gleichzeitig Schutz gegen Einschaltströme von Motoren und Transformatoren. Die Isolationsspannung von 500V und die Stoßfestigkeit von 4kV gewährleisten einen sicheren Betrieb unter schwierigen Umgebungsbedingungen.

Anschlusssystem und Montage

Die Konstruktion nutzt das innovative QuickConnect/Biconnect-Anschlusssystem, das eine schnelle und sichere Montage von Leitern mit einem Querschnitt von 1-25mm² (eindrähtig) oder 1-16mm² (mehrdrähtig) ermöglicht. Das Gerät nimmt nur 4 Module auf der DIN-Schiene ein, und seine kompakten Abmessungen (84×71×70mm) ermöglichen eine Platzersparnis im Schaltschrank.

Das Anzugsdrehmoment der Klemmen beträgt standardmäßig 2Nm, und die Möglichkeit einer 360°-Montage erleichtert die Installation an schwer zugänglichen Stellen erheblich. Das System ermöglicht das einfache Herausnehmen einzelner Module von der Phasenschiene mithilfe von oberen und unteren Schiebern.

Betriebsbedingungen und Sicherheit

Das Gerät behält seine volle Funktionalität in einem Temperaturbereich von -25°C bis +40°C bei, bei einem Leistungsverlust von lediglich 10,9W bei Nennstrom. Die Energiebegrenzungs-Klasse I²t von 3 sowie der Schutzgrad IP2X gewährleisten einen zuverlässigen Betrieb in industriellen und wohnwirtschaftlichen Umgebungen.

Die Konformität mit der Norm DIN EN 61009-1 (VDE 0664-20) garantiert höchste Sicherheitsstandards, während die Überspannungskategorie III und die Verschmutzungsgruppe 2 den Einsatz in Installationen mit erhöhten Zuverlässigkeitsanforderungen ermöglichen.
