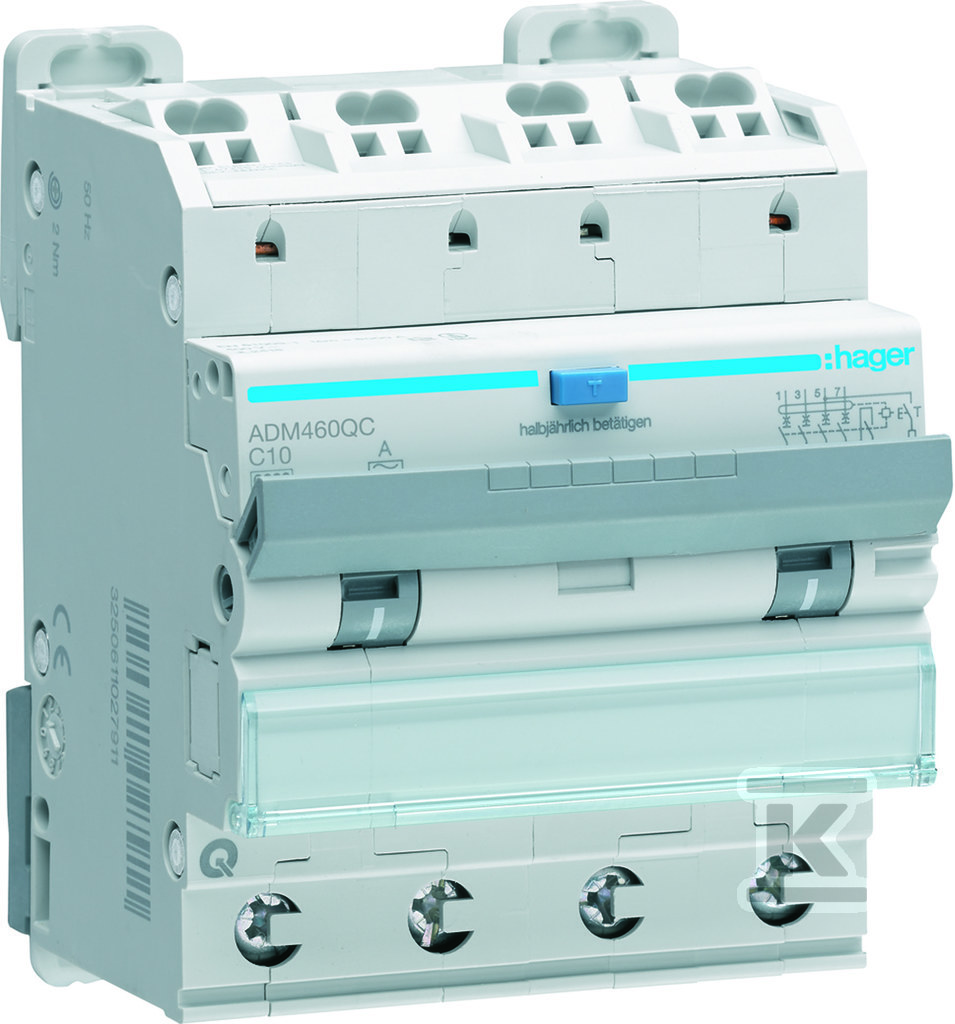

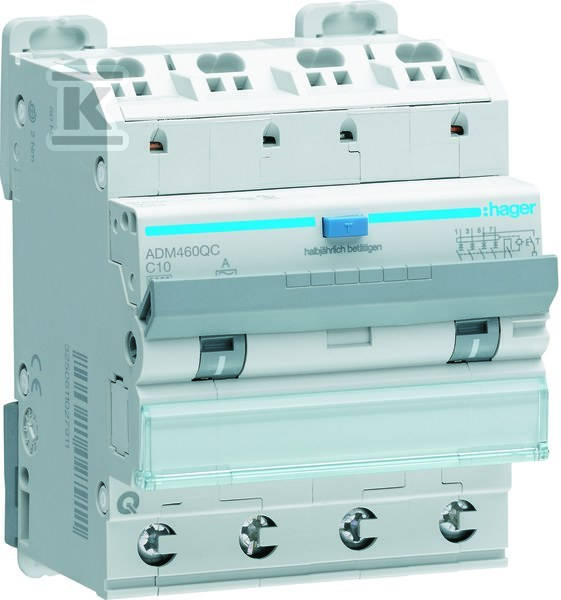

Fehlerstromschutzschalter mit Überstromschutz 4P 6kA C 10A/30mA A QC/QB ADM460QC

Professionelle elektrische Schutzlösung in kompakter Form

Der Fehlerstromschutzschalter mit Überstromschutz ADM460QC ist ein RCBO (Residual Current Breaker with Overcurrent protection), der die Funktionen eines Fehlerstromschutzschalters und eines Leitungsschutzschalters in einer einzigen modularen Einheit integriert. Dadurch können Installateure Platz im Verteiler sparen, während Endverbraucher einen umfassenden Schutz vor elektrischem Schlag und Überlastung der Installation erhalten.

Betriebsparameter und technische Charakteristik

Das Gerät arbeitet mit einem Nennstrom von 10A und bietet einen Differenzstromschutz mit einer Empfindlichkeit von 30mA Typ A, was es ideal für die Absicherung von Steckdosen- und Beleuchtungskreisen in Wohn- und Gewerbegebäuden macht. Die Auslösecharakteristik C ermöglicht den problemlosen Betrieb von Verbrauchern mit Einschaltstrom, wie z. B. Elektromotoren oder Transformatoren.

Die Bemessungsschaltvermögen beträgt 6kA, was einen effektiven Schutz selbst bei schweren Kurzschlüssen gewährleistet. Das Gerät ist für den Betrieb in 230-400V AC Netzen bei einer Frequenz von 50Hz ausgelegt, und seine Isolationsspannung Ui beträgt 500V mit einer Stoßspannungsfestigkeit von bis zu 4kV.

Der Betriebstemperaturbereich von -25°C bis +40°C ermöglicht die Montage sowohl in beheizten als auch in unbeheizten Räumen. Die Energiebegrenzungsklasse I²t = 3 garantiert einen sicheren Betrieb bei Kurzschlüssen und minimiert das Risiko von Installationsschäden.

Konstruktion, Montage und Anschlussmöglichkeiten

Die kompakte Bauweise nimmt nur 4 Module auf der DIN-Schiene ein, was eine effiziente Raumnutzung im Verteiler ermöglicht. Die Abmessungen des Geräts betragen 84mm Höhe, 71mm Breite und 70mm Tiefe, wobei das Gewicht die Montageschiene nicht belastet.

Das Anschlusssystem nutzt:

• Den oberen QuickConnect-Anschluss – ermöglicht eine schnelle Montage ohne Werkzeug sowie das einfache Erstellen von Verteilungsgruppen mit Phasschienen
• Den unteren Biconnect-Anschluss – gewährleistet eine sichere Verbindung von starren Leitern (1-25mm²) und flexiblen Leitern/Litzen (1-16mm²)
• Das Anzugsdrehmoment der Klemmen beträgt standardmäßig 2Nm, was einen optimalen elektrischen Kontakt garantiert

Die Möglichkeit der Montage im 360°-Winkel erleichtert die Installation an schwer zugänglichen Stellen, und der Verriegelungsmechanismus ermöglicht einen sicheren Betrieb sowie eine einfache Wartung.

Normenkonformität und Betriebsbedingungen

Der Schalter erfüllt die Anforderungen der Norm EN/IEC 61009-1, was seine Betriebssicherheit und Konformität mit europäischen Qualitätsstandards bestätigt. Das Gerät verfügt über die Schutzart IP20, die vor dem Berühren spannungsführender Teile und vor dem Eindringen von Festkörpern größer als Ø12mm schützt.

Der Querschnitt der angeschlossenen Leiter ist universell – er unterstützt sowohl starre als auch flexible Leiter in einem breiten Querschnittsbereich, wodurch der Einsatz zusätzlicher Adapter oder Aderendhülsen entfällt.

Die Gesamtverlustleistung bei Nennstrom beträgt nur 9,70W, was die Temperaturentwicklung im Inneren des Verteilers minimiert und die Energieeffizienz der gesamten Elektroinstallation verbessert.
