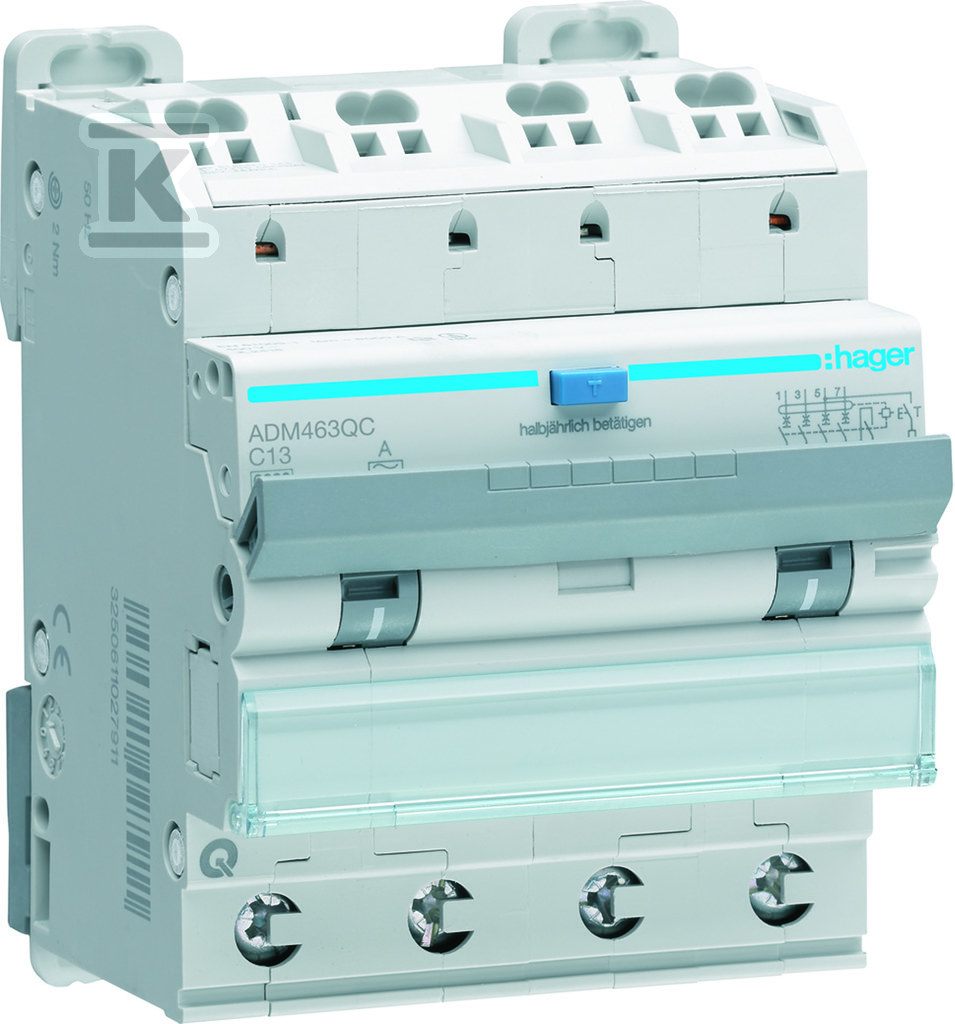

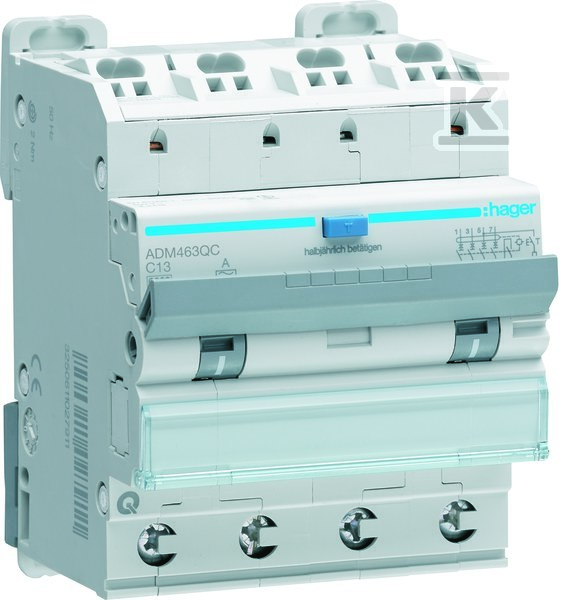

Fehlerstromschutzschalter mit Überstromschutz 4P 6kA C 13A/30mA A QC/QB ADM463QC

Fortschrittlicher Schutz elektrischer Installationen in kompakter Form

Der FI/LS-Schalter ADM463QC ist eine professionelle Lösung, die einen umfassenden Schutz elektrischer Stromkreise gewährleistet. Die Kombination der Funktionen eines Leitungsschutzschalters und eines Differenzialschalters in einem Gerät eliminiert die Notwendigkeit, zwei separate Geräte zu verwenden, was die Installation vereinfacht und Platz im Schaltschrank spart.

Elektrische Parameter und Schutzcharakteristika

Das Gerät arbeitet mit einem Nennstrom von 13A und bietet einen Differenzialschutz mit einer Empfindlichkeit von 30mA Typ A, was eine effektive Erkennung sowohl sinusförmiger als auch pulsierender Fehlerströme garantiert. Die Auslösecharakteristik C ermöglicht das sichere Anlaufen von Verbrauchern mit moderaten Einschaltströmen, wie z. B. Elektromotoren oder Transformatoren.

Das Bemessungsschaltvermögen von 6kA gewährleistet eine zuverlässige Unterbrechung selbst bei hohen Kurzschlussströmen. Die Nennspannung von 400V AC ermöglicht den Betrieb in Dreiphasensystemen, und die Isolationsspannung von 500V garantiert einen sicheren Betrieb unter Überspannungsbedingungen.

Konstruktion und Montageoptionen

Die kompakte Bauweise nimmt nur 4 Module auf der DIN-Schiene ein (Breite 71mm), was eine effiziente Raumnutzung im Schaltschrank ermöglicht. Die Einbautiefe von 70mm erleichtert die Montage selbst in flachen Gehäusen.

Das Gerät bietet universelle Anschlussmöglichkeiten dank des QuickConnect-Systems am Eingang und BiConnect am Ausgang. Die Möglichkeit der Montage im Winkel von 360° erleichtert die Installation an schwer zugänglichen Stellen erheblich. Leiterquerschnitte von 1,5 bis 4,0 mm² für flexible Leiter sowie von 1,5 bis 4,0 mm² für starre Leiter gewährleisten Flexibilität beim Anschluss.

Betriebsbedingungen und Sicherheit

Der breite Betriebstemperaturbereich von -25°C bis +40°C ermöglicht den Einsatz sowohl in unbeheizten Räumen als auch unter industriellen Bedingungen. Die Energiebegrenzungsklasse 3 und die Schutzart IP2X gewährleisten einen sicheren Betrieb in industriellen Umgebungen.

Die Gesamtverlustleistung von nur 10,10W bei Nennstrom zeugt von der hohen Energieeffizienz des Geräts. Das Anzugsdrehmoment der Klemmen von 2 Nm garantiert sichere Leiterverbindungen bei gleichzeitiger Montagefreundlichkeit.

Die Konformität mit IEC-Normen und RoHS-Deklarationen bestätigen höchste Qualitäts- und Sicherheitsstandards bei der Anwendung.
