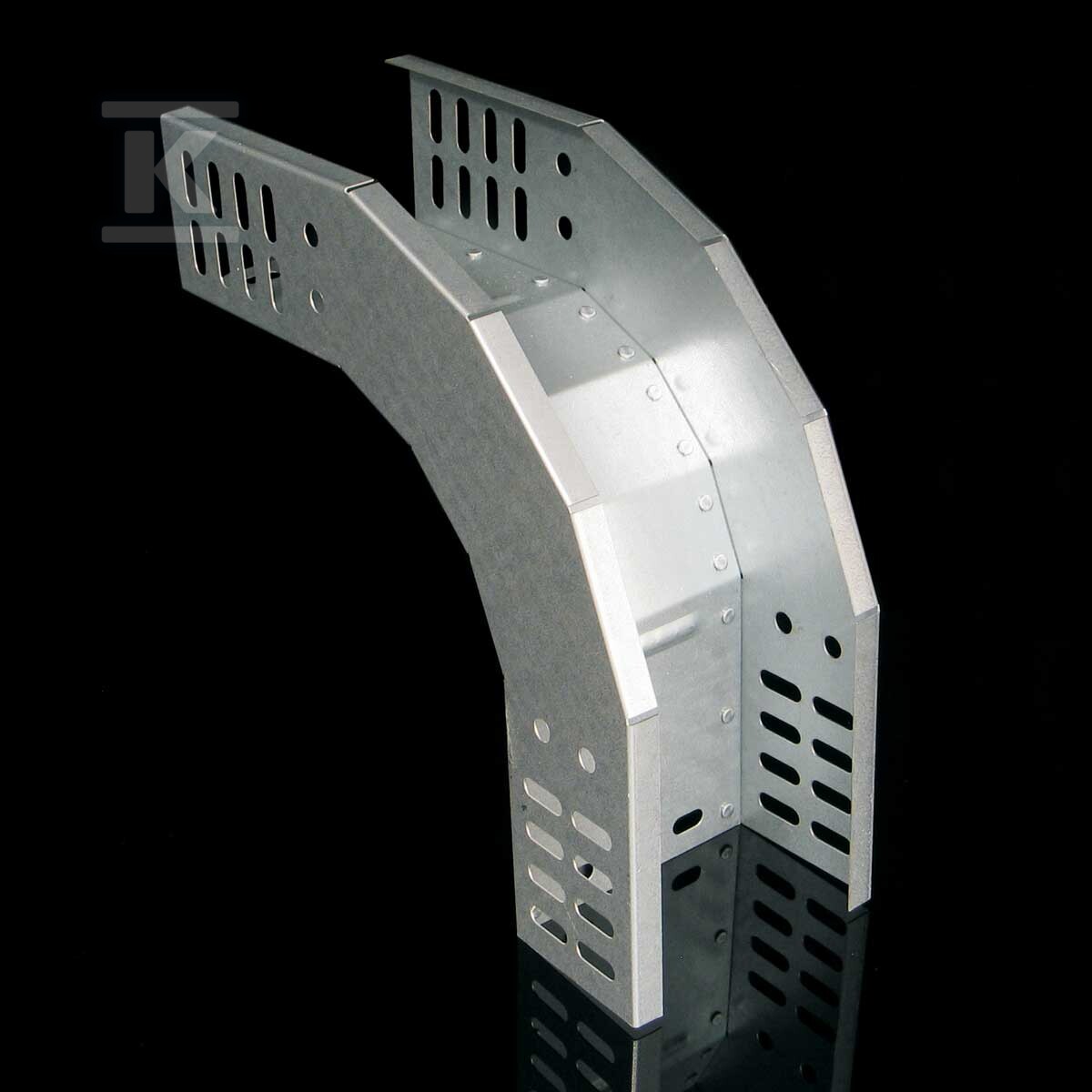

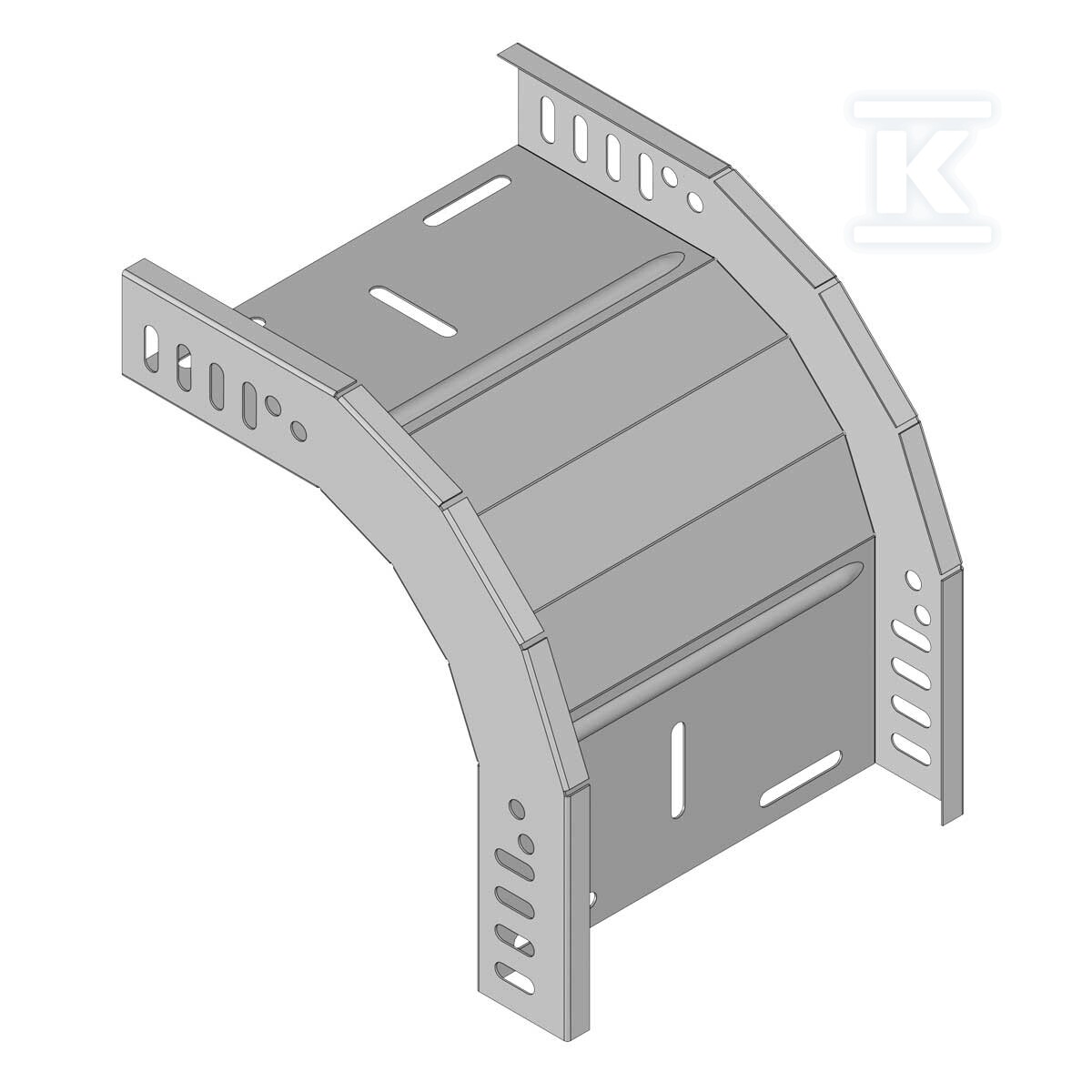

Abfallbogen 90° KO 90X110X400 S KO 90X110X400_S

Abbiegung für Kabeltragsystem – solide und sichere Leitungsführung

Diese 90°-Abbiegung ist eine zuverlässige Lösung zur Richtungsänderung von Kabelwegen nach unten. Sie ist für Kabeltragsysteme der Größe 110x400 mm ausgelegt und sorgt für einen reibungslosen Übergang und die Kontinuität der Installation. Die integrierte Verbinderkonstruktion macht zusätzliche Montagematerialien überflüssig, was Zeit spart und die Installationsarbeiten vereinfacht.

Konstruktion und Anwendung

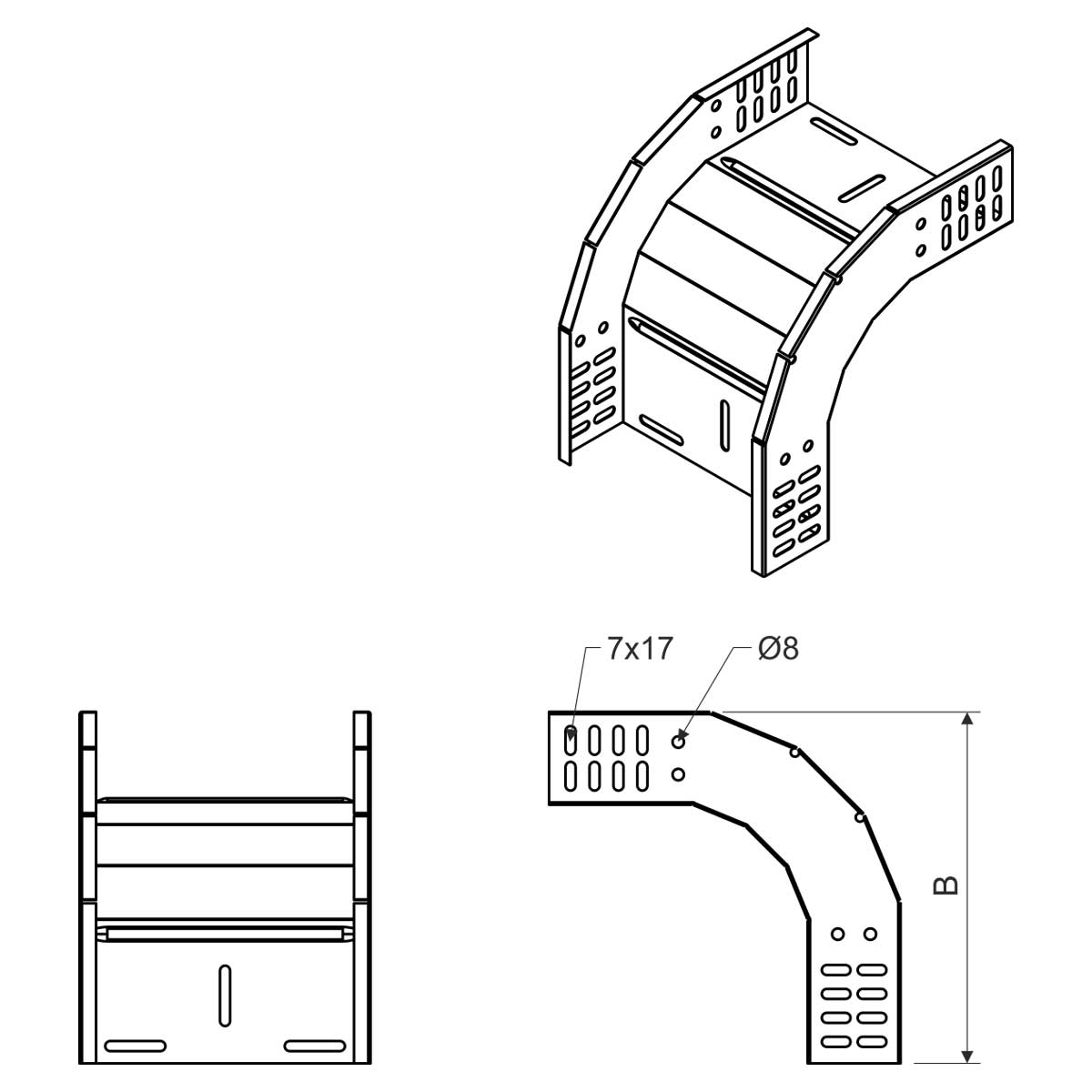

Die Abbiegung besteht aus Stahl mit einer Dicke von 1 mm und einer galvanisch verzinkten Oberfläche, wodurch sie eine hohe Korrosions- und Beschädigungsbeständigkeit aufweist. Ihre solide Konstruktion garantiert Stabilität und Sicherheit der geführten Installation. Der Innenradius von 100 mm sorgt für einen optimalen Kabelverlauf ohne übermäßige Belastung. Die Abbiegung ist ideal für den Einsatz im Industrie-, Gewerbe- und Wohnungsbau, wo eine professionelle und dauerhafte Kabelführung erforderlich ist.

Sicherheit und Normenkonformität

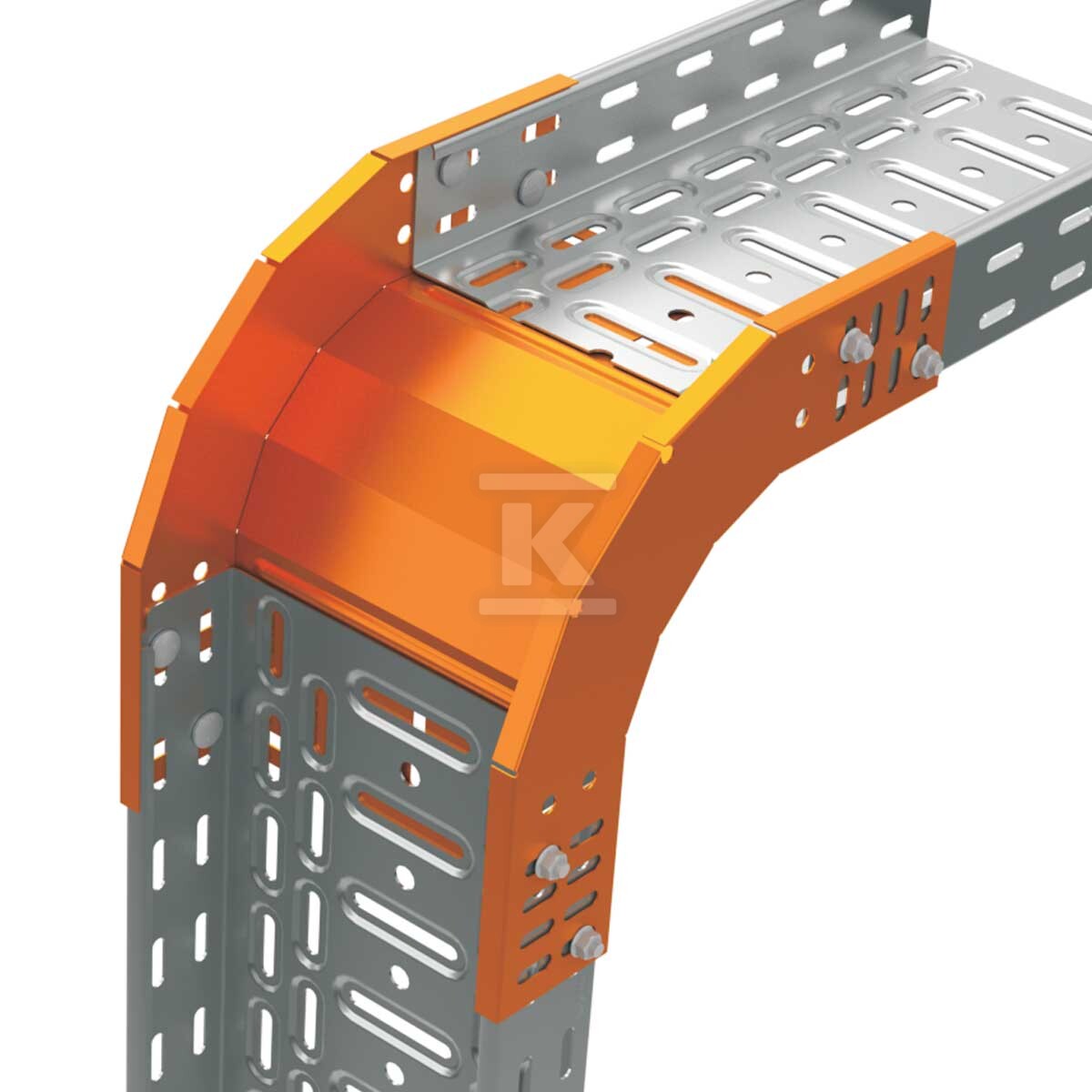

Die Abbiegung erfüllt die Anforderungen der Funktionserhaltungssysteme E30 und E90 im Brandfall, was die Sicherheit des gesamten Systems erhöht. Das Fehlen von seitlichen und unteren Perforationen minimiert das Risiko von Kabelbeschädigungen und bietet zusätzlichen Schutz vor äußeren Einflüssen. Das Material – Stahl – garantiert mechanische Festigkeit und Belastungsbeständigkeit. Die Verbindung der Abbiegung mit dem Kabeltragsystem erfolgt mit einer NSM 6X10 Schraube, was eine sichere und dauerhafte Verbindung gewährleistet.
