Bogen 90° O90X60X150 S O 90X60X150_S

Kabeltrassenbogen – solide und sichere Verzweigung der Installation

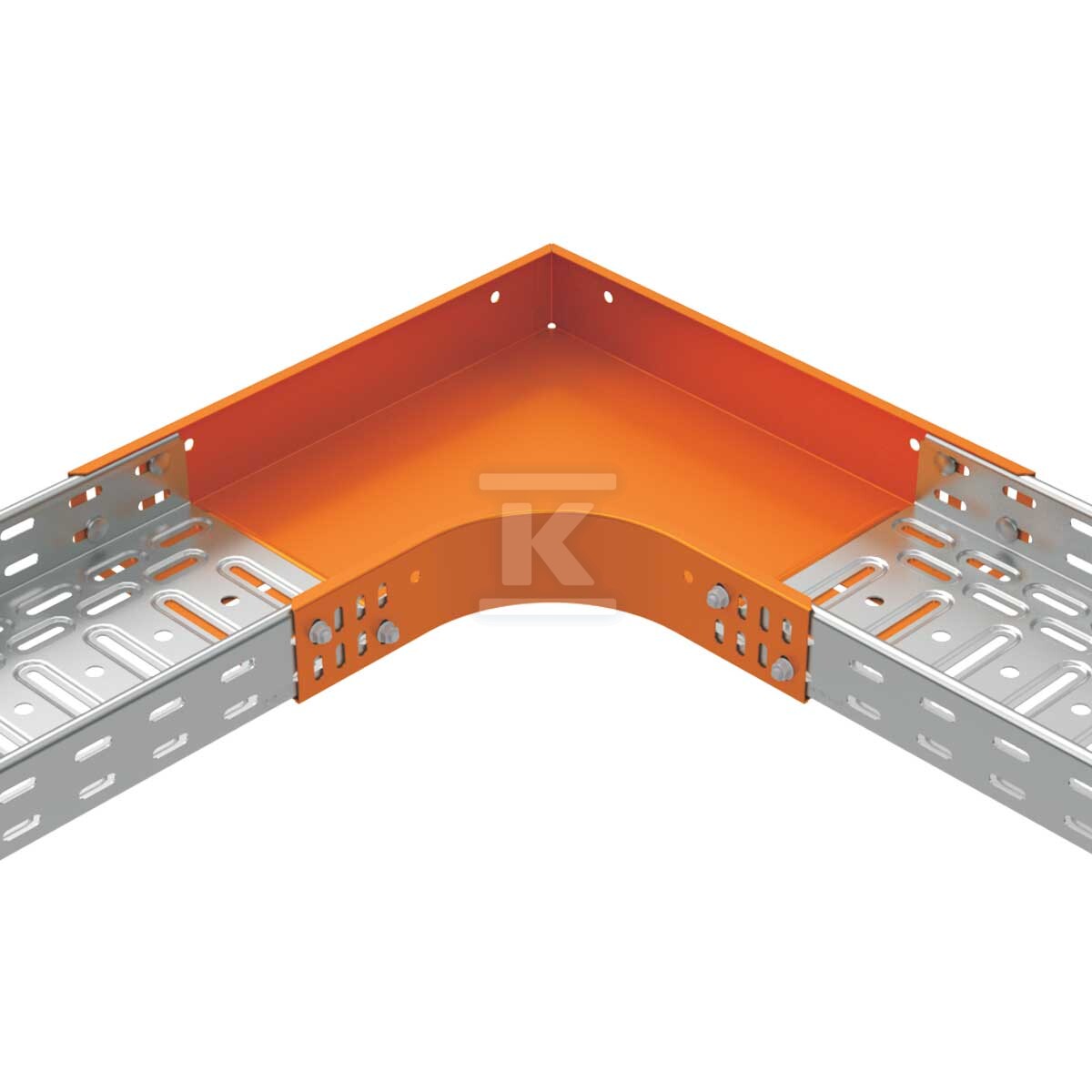

Dieser 90°-Bogen ist ein unverzichtbares Element von metallischen Kabeltrassensystemen, das für die Richtungsänderung der Kabelverlegung in der Ebene bestimmt ist. Er ermöglicht eine reibungslose und effiziente Verlegung der elektrischen Installation, minimiert das Risiko von Kabelbeschädigungen und sorgt für ein ästhetisches Erscheinungsbild. Das Produkt ist sowohl für industrielle und gewerbliche Anwendungen als auch für den Wohnungsbau geeignet.

Konstruktion und Montage

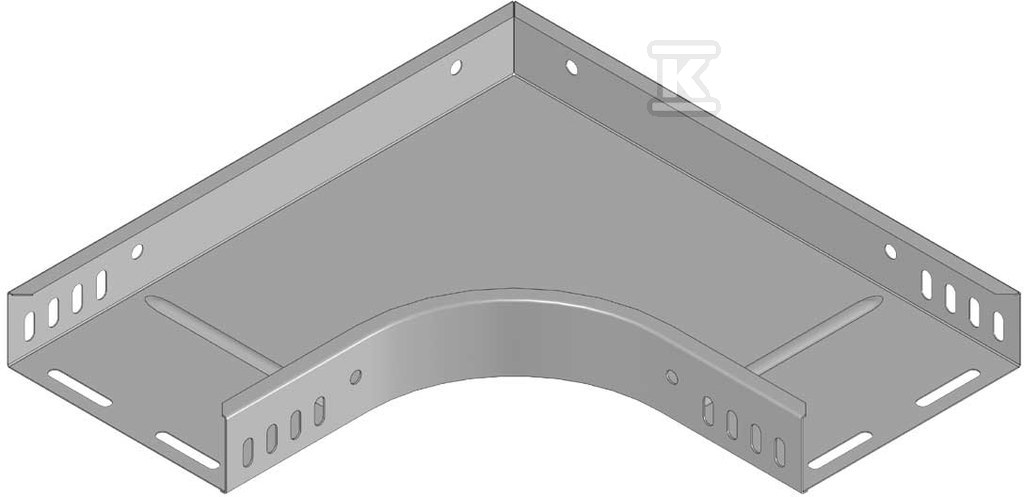

Der Bogen ist aus hochwertigem Stahl mit einer Dicke von 0,8 mm gefertigt, was seine Festigkeit und Widerstandsfähigkeit gegen mechanische Belastungen garantiert. Der Oberflächenschutz in Form einer Feuerverzinkung schützt vor Korrosion und gewährleistet eine lange Lebensdauer auch unter schwierigen Umweltbedingungen. Die starre Konstruktion des Bogens sorgt für Stabilität und eine sichere Verbindung mit der Kabeltrasse. Die Montage ist einfach und schnell – der Bogen verfügt über einen integrierten Verbinder, wodurch der Einsatz zusätzlicher Verbindungselemente entfällt. Es genügt eine Standard-NSM 6x10 Schraube, um eine solide und dauerhafte Verbindung zu gewährleisten.

Anwendung und Sicherheit

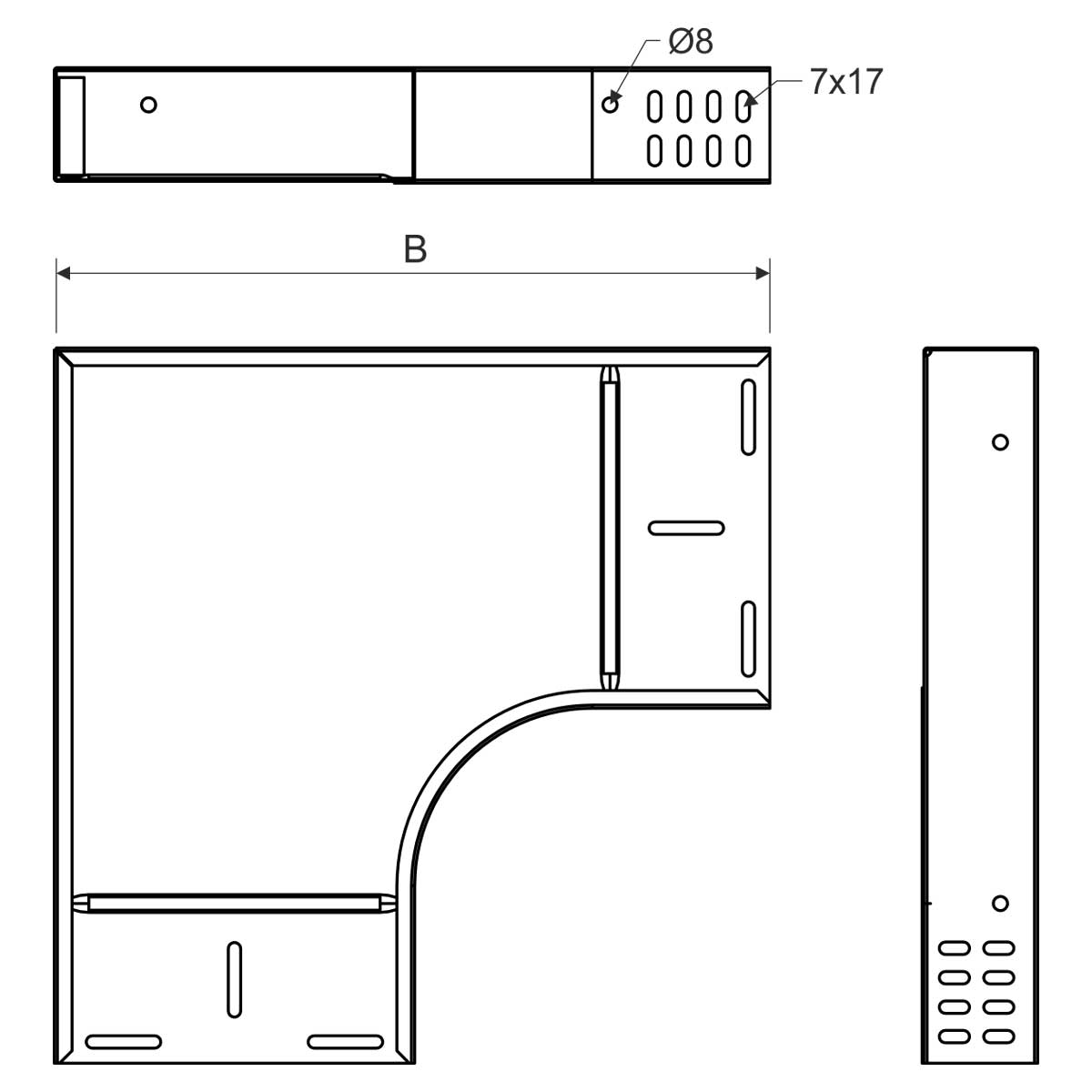

Der Bogen ist für Kabeltrassen mit einer Breite von 150 mm und einer Höhe von 60 mm ausgelegt, sein innerer Radius beträgt 100 mm. Dadurch passt er sich ideal an die Standardabmessungen von Kabeltrassensystemen an. Wichtig ist, dass das Produkt die Anforderungen an die Funktionsfähigkeit von E30- und E90-Systemen im Brandfall erfüllt – detaillierte Informationen zu den Sets, die diese Funktionalität gewährleisten, finden Sie im Katalog der Brandschutzsysteme KOPOS. Dies ist entscheidend für die Sicherheit der Installation im Brandfall. Das Fehlen von seitlichen und unteren Montageperforationen ermöglicht die Aufrechterhaltung der elektromagnetischen Abschirmung der Installation.

Wichtige Produkteigenschaften:

• Robuste Konstruktion: Hergestellt aus hochwertigem Stahl mit einer Dicke von 0,8 mm für eine lange Lebensdauer.
• Korrosionsbeständigkeit: Feuerverzinkung schützt vor Witterungseinflüssen und Korrosion.
• Schnelle Montage: Integrierter Verbinder macht zusätzliche Verbindungselemente überflüssig.
• Brandschutz: Erfüllt die Anforderungen der E30/E90-Systeme und erhöht die Sicherheit der Installation.
• Vielseitigkeit: Für Kabeltrassen der Abmessungen 60x150 mm – kompatibel mit den beliebten Kabeltrassensystemen KOPOS KOLIN.
• Solide Verbindung: Bietet eine stabile und dauerhafte Verbindung mit der Kabeltrasse ohne Verwendung zusätzlicher Verbindungselemente (es genügt eine NSM 6x10 Schraube).
• Installationssicherheit: Das Fehlen von seitlichen und unteren Montageperforationen ermöglicht die Aufrechterhaltung der elektromagnetischen Abschirmung der Installation.
