Isolationswiderstandsprüfgerät KEW3551 50V-1000V 103960

Professionelles Isolationswiderstandsmessgerät für Elektroinstallationen

Das KEW3551 ist ein digitales Isolationswiderstandsmessgerät, das für schnelle Installations- und Kontrollmessungen in Niederspannungsinstallationen konzipiert ist. Das Gerät ermöglicht eine umfassende Bewertung des Isolationszustands von Leitungen und elektrischen Geräten.

Messfunktionalität und technische Parameter

Das Messgerät bietet Isolationswiderstandsmessungen bei sechs Prüfspannungen: 50 V, 100 V, 125 V, 250 V, 500 V und 1000 V, mit maximalen Messbereichen bis zu 4000 MΩ. Bei der höchsten Prüfspannung (1000 V) misst das Gerät bis zu 4000 MΩ, was die Untersuchung selbst hochwertiger Isolierungen ermöglicht.

Zusätzlich ermöglicht das KEW3551 die Messung der AC/DC-Spannung sowie die Bestimmung der Diagnosekennzahlen PI (Polarization Index) und DAR (Dielectric Absorption Ratio), die eine grundlegende Bewertung des Isolationszustands in Elektroinstallationen erlauben.

Das Gerät ist zudem mit einer Funktion zur Durchgangsprüfung mit 200mA sowie einer automatischen Entladung des geprüften Stromkreises nach Abschluss des Tests ausgestattet, was die Anwendungssicherheit erhöht.

Konstruktion und Bedienung des Geräts

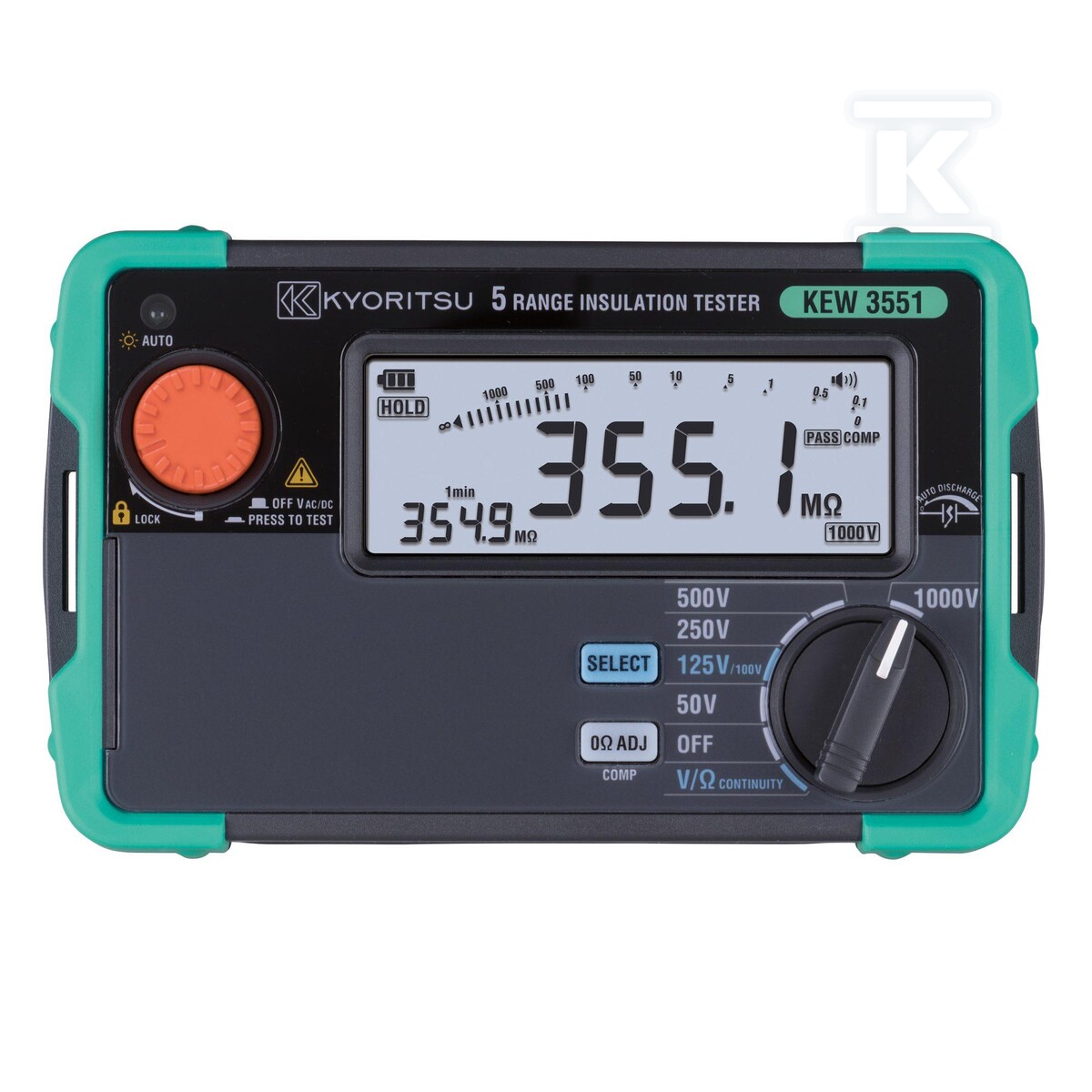

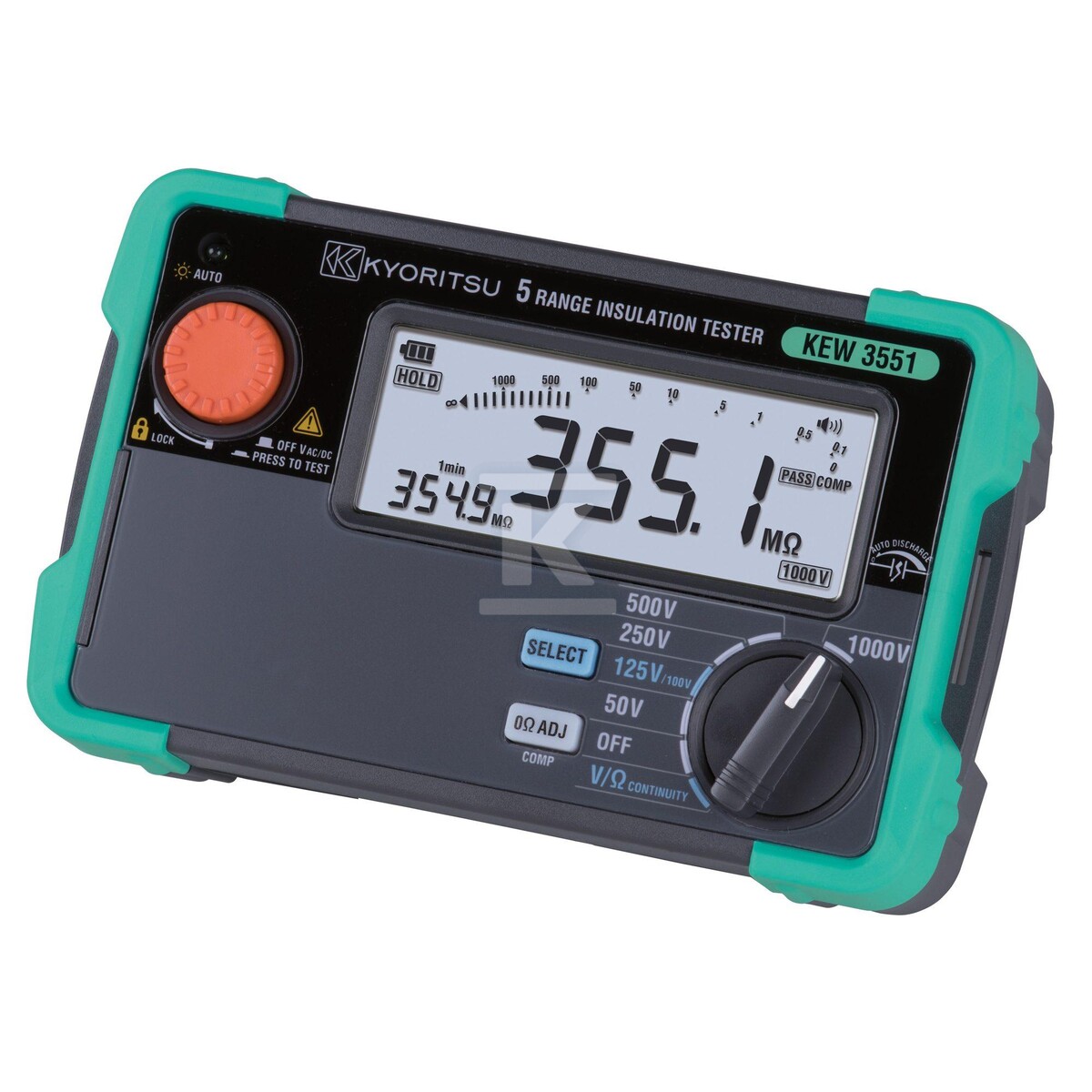

Das KEW3551 zeichnet sich durch eine kompakte Bauweise mit den Abmessungen 156×97×46 mm und einem Gewicht von ca. 490 g (mit Batterien) aus, was es zu einem praktischen Werkzeug für den Außeneinsatz macht. Es ist mit einem gut lesbaren LCD-Display mit Hintergrundbeleuchtung und einer analogen Balkenanzeige zur besseren Interpretation der Ergebnisse ausgestattet.

Die Stromversorgung erfolgt über 4 Stück LR6/R6 (AA) Batterien mit einer Spannung von 1.5V. Das Gerät verfügt über eine Data Hold Funktion zum Speichern von Messergebnissen sowie eine Einstellung der Nennprüfspannung mit Rampenfunktion für einen sanften Anstieg der Prüfspannung.

Der Nennstrom während der Messung beträgt 1.0-1.1mA, und der Kurzschlussstrom maximal 1.5mA, was sichere Testbedingungen selbst für empfindliche Elektronik gewährleistet.

Normkonformität und Arbeitsbedingungen

Das Messgerät erfüllt die Anforderungen der Sicherheitsnorm PN-EN61010 sowie die Überspannungskategorien CAT III 600V/CAT IV 300V, was eine sichere Verwendung in industriellen Umgebungen und Gebäudeeinstallationen garantiert.

Zusätzlich entspricht das Gerät den Normen:

• PN-EN61557-1,2,4 (Elektrische Sicherheit - Messgeräte)
• PN-EN61326-1,-2-2 (Elektromagnetische Verträglichkeit)
• PN-EN60529 (Schutzart IP40)

Die Schutzart IP40 bietet grundlegenden Schutz gegen Staub und versehentliches Spritzen von Wasser während der Werkstatt- oder Außeneinsätze.
