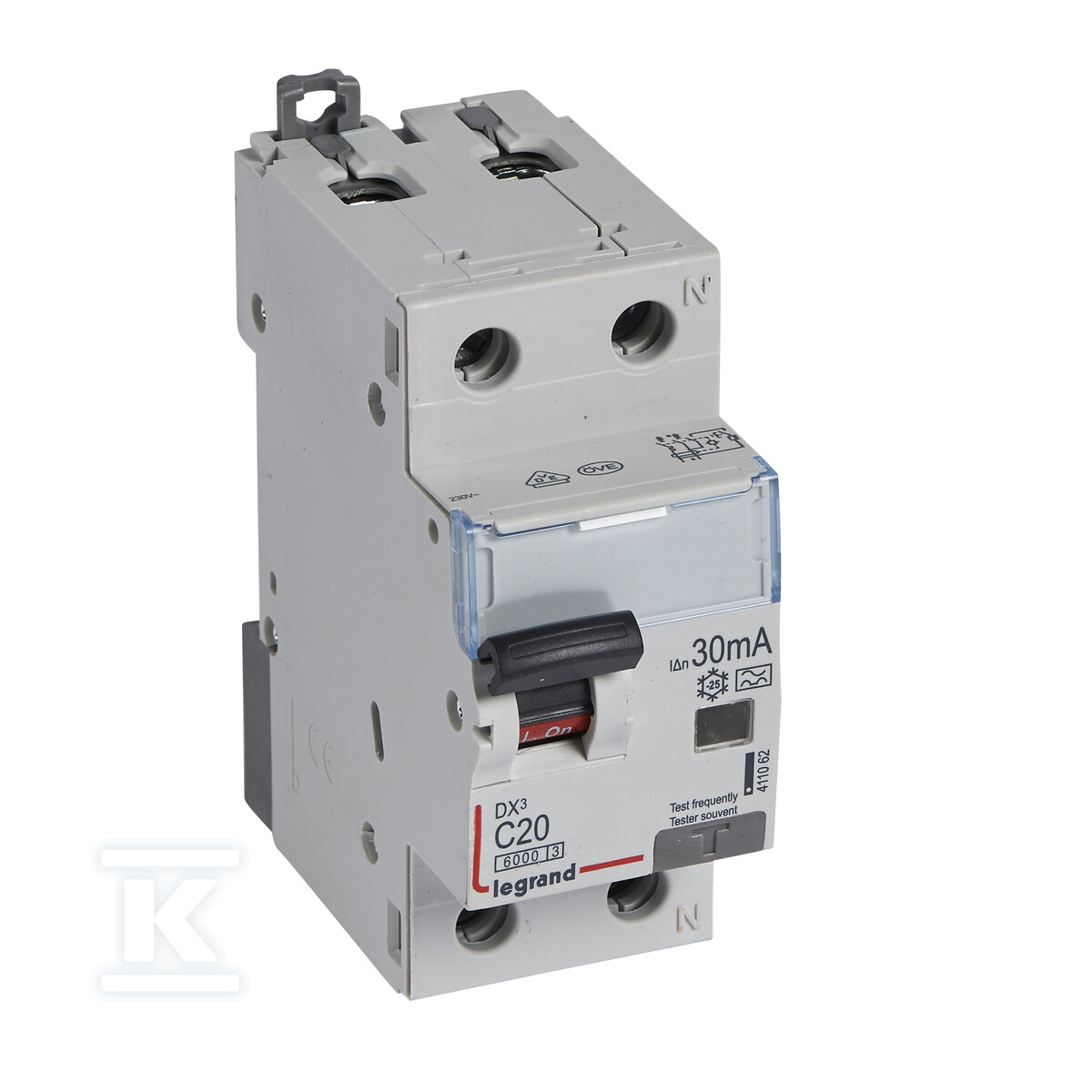

Differenzialstromschutzschalter P 312 2P C 20 A 30 mA Typ A Serie DX3 411062

Schutz und Zuverlässigkeit in einem Gerät

Dieser zweipolige Differenzstromschutzschalter P 312 aus der DX3-Serie ist ein zentraler Baustein für die Sicherheit in elektrischen Anlagen. Er vereint die Funktionen eines Überstromschutzschalters und eines Differenzstromschutzschalters und bietet umfassenden Schutz vor den Folgen von Kurzschlüssen, Überlastungen und elektrischen Schlägen. Installateure sowie Endnutzer können sich auf eine zuverlässige Absicherung der Stromkreise verlassen.

Funktionalität und Technische Daten

Der Schalter zeichnet sich durch einen Nennstrom von 20 A und einen Differenzstrom von 30 mA aus, was ihn zur idealen Lösung für den Schutz von mittelbelasteten Kreisen macht. Die Charakteristik C gewährleistet eine verzögerte Auslösung bei kurzfristigen Überlastungen, was besonders wichtig für Geräte mit Motoren oder anderen Komponenten mit hohen Einschaltströmen ist. Der Typ A garantiert eine effektive Erkennung von Erdschlussströmen und schützt vor Elektroschlaggefahr.

Die Konstruktion des Schalters ist auf eine einfache Montage auf der TH35-Schiene ausgelegt – seine Breite beträgt nur 2 Module, was wertvollen Platz in der Verteilerdose spart. Zudem verfügt er über eine mechanische Verriegelung, die ein versehentliches Wiedereinschalten nach einem durch einen Fehler ausgelösten Abschalten verhindert. Die Nennkurzschlussunterbrechungskapazität beträgt 6 kA und gewährleistet wirksamen Schutz bei Kurzschlüssen.

Bedienkomfort und Normkonformität

Ausgestattet mit einem Testknopf ermöglicht er die regelmäßige Überprüfung der Funktionsfähigkeit des Differenzstromschutzschalters – eine einfache Maßnahme, um die ordnungsgemäße Funktion zu sichern. Hergestellt aus hochwertigen Materialien, erfüllt er die Anforderungen der Normen IEC/EN 61009-1 und EN 61009 und garantiert Sicherheit und Zuverlässigkeit. Der Schutzgrad IP20 bietet Schutz vor Berührung mit dem Finger und vor Eindringen fester Körper größer als 12 mm. Der Schalter ist für den Betrieb bei einer Spannung von 230 V und einer Frequenz von 50 Hz ausgelegt. Die Anschlussmöglichkeit für Leitungen mit einem Querschnitt von 0,75 mm² bis 16 mm² (einständig) oder 0,75 mm² bis 10 mm² (mehrdrahtig) gewährleistet Installationsflexibilität.
