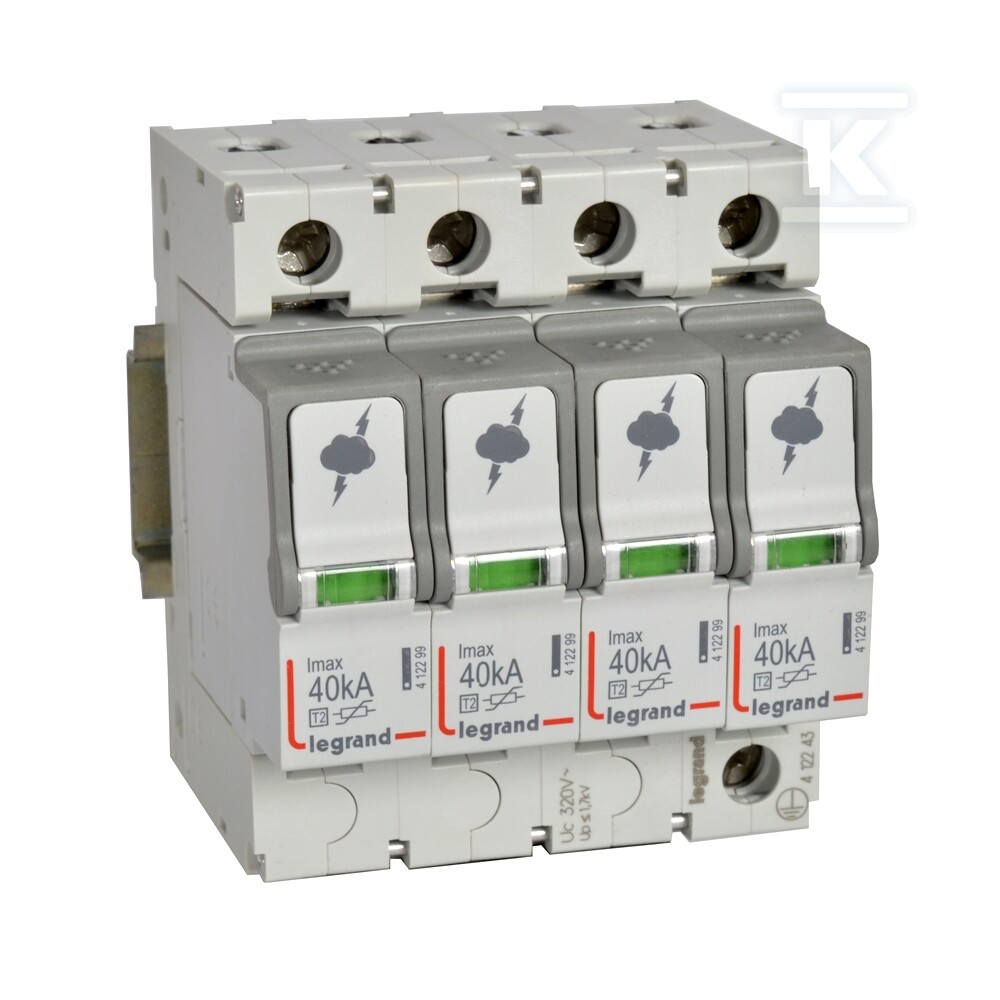

Überspannungsableiter T2 40 kA 4P 412243

Überspannungsschutz in TN-Netzen

Dieses Gerät ist für den Einbau in Verteileranlagen konzipiert, wo Überspannungsschutz entscheidend ist – insbesondere in Installationen, die aus TN-, TN-C-, TN-S- und TN-C-S-Netzen gespeist werden. Es funktioniert nicht in IT- oder TT-Systemen, daher muss sein Einsatz an den spezifischen Netztyp angepasst werden. In der Praxis bedeutet dies, dass es ideal für die meisten modernen Wohngebäude und kleinen gewerblichen Objekte ist, wo ein Schutz vor indirekten Blitzeinschlägen oder Schaltimpulsen erforderlich ist.

Funktionsweise und Leistung

Schützt Geräte durch Begrenzung der Überspannung auf 1,7 kV – dieser Wert reicht aus, um Haushaltsgeräte, Automatisierungssysteme, Unterhaltungselektronik und andere empfindliche Lasten zu schützen. Der Ableitstrom von 20 kA (In) ist ein Standardwert für Typ 2, und der maximale Stoßstrom von 40 kA (Imax) bedeutet, dass das Gerät stärkere Impulse als viele andere Modelle derselben Klasse aushält. Es verfügt nicht über eine integrierte Sicherung – daher ist ein externer Überstromschutz (z. B. ein 25-A-Leistungsschalter) erforderlich, was mehr Flexibilität bei der Auswahl des Schutzes bietet.

Montage und Betrieb

Wird auf einer 35-mm-DIN-Schiene montiert – Standard für alle modernen Verteileranlagen. Nimmt 4 Module ein, was leichten Zugang und Austausch ermöglicht. Anschlüsse für starre Leitungen bis 35 mm² und flexible Leitungen bis 25 mm² – deckt die meisten praktischen Installationsfälle ab. Optische Signalisierung (grün / orange) zeigt den Betriebszustand an, ohne dass die Abdeckung geöffnet werden muss – der Installateur sieht sofort, ob das Modul noch funktioniert oder ausgetauscht werden muss. Keine Fernsignalisierungskontakte – daher nicht für BMS- oder SCADA-Systeme geeignet.

Was fehlt

Keine integrierte Sicherung – kann nicht als „eigenständige" Lösung betrachtet werden. Funktioniert nicht in IT- oder TT-Netzen – wenn die Installation eine solche Konfiguration hat, ist dieses Modell nicht geeignet. Schutzart IP20 bedeutet, dass es ausschließlich für den Einbau in geschlossenen Verteileranlagen bestimmt ist – nicht für den Außenbereich oder feuchte Räume geeignet.

Für wen?

Für den Installateur: einfache Montage, klare Zustandssignalisierung, Kompatibilität mit einem breiten Leitungsspektrum – keine Sorgen um spezielle Werkzeuge oder Anschlussbeschränkungen. Für den Anwender: Schutz der Geräte vor unerwarteten Überspannungen – z. B. nach einem Blitzeinschlag in die Versorgungsleitungen oder bei starken Leistungsschwankungen im Netz.
