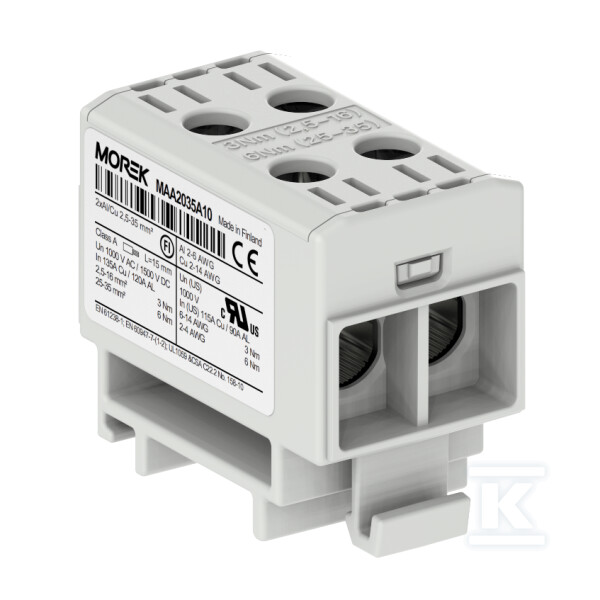

Klemme OTL35-2 grau 2xAl/Cu 2,5-35mm² 1000V AC/1500V DC, Universal-Klemme MAA2035A10

Universelle Lösung für Al/Cu-Installationen

Die Klemme OTL35-2 ermöglicht das sichere Anschließen von Leitungen aus sowohl Kupfer als auch Aluminium, ohne dass zusätzliche Adapter oder spezielle Endhülsen erforderlich sind, mit Querschnitten von 2,5mm² bis 35mm².

Konstruktion und Materialien

Das Gehäuse der Klemme ist aus einem thermoplastischen Kunststoff mit der Entflammbarkeit Klasse V0 nach UL94-Norm gefertigt. Eine spezielle Verzinnungstechnologie der leitenden Elemente eliminiert das Problem der elektrochemischen Korrosion an der Aluminium-Kupfer-Schnittstelle.

Jede Verbindung ist werkseitig mit Kontaktpaste ausgestattet, die die Stabilität der Verbindung über die Zeit aufrechterhält und die Kontaktflächen vor Oxidation schützt.

Elektrische Parameter und Sicherheit

Das Gerät zeichnet sich durch eine Nennspannung von 1000V AC und 1500V DC bei einem Nennstrom von 270A aus. Der Betriebstemperaturbereich liegt zwischen -25°C und +80°C.

Die Klemme hat die Kurzschlussklasse A gemäß IEC/EN 61238-1:2003 erhalten, was bedeutet, dass sie als Hauptstromklemme in Installationen eingesetzt werden kann, die Überlastungen und Kurzschlüssen ausgesetzt sind.

Montage und Kompatibilität

Der ClickSet™ Montagemechanismus ermöglicht eine blitzschnelle Befestigung auf der TH-35 mm DIN-Schiene. Alternativ ist auch eine Schraubmontage möglich.

Die Universalität zeigt sich in der Kompatibilität mit verschiedenen Leitungstypen: Sie unterstützt Litzen sowohl mit als auch ohne Aderendhülsen (2,5-25 mm²) sowie Mehraderleitungen (2,5-35 mm²). Ein einziges Gerät kann Einzeladern, Litzen und Sektionskabel – sowohl starr als auch mehrdrähtig – verarbeiten.

Anwendungen und Normen

Das Produkt findet Anwendung in der Energiewirtschaft, der Industrie sowie in Wohn- und Photovoltaik-Installationen. Es bewährt sich dort, wo eine hohe Zuverlässigkeit elektrischer Verbindungen sowie Flexibilität hinsichtlich der Art und des Querschnitts der verwendeten Leitungen erforderlich ist.

Die Klemme erfüllt die Anforderungen der Normen EN 60947 und EN 61238, besitzt das UL 1059 Zertifikat sowie SGS FI, was die höchste Verarbeitungsqualität und Konformität mit internationalen elektrischen Sicherheitsstandards bestätigt.
