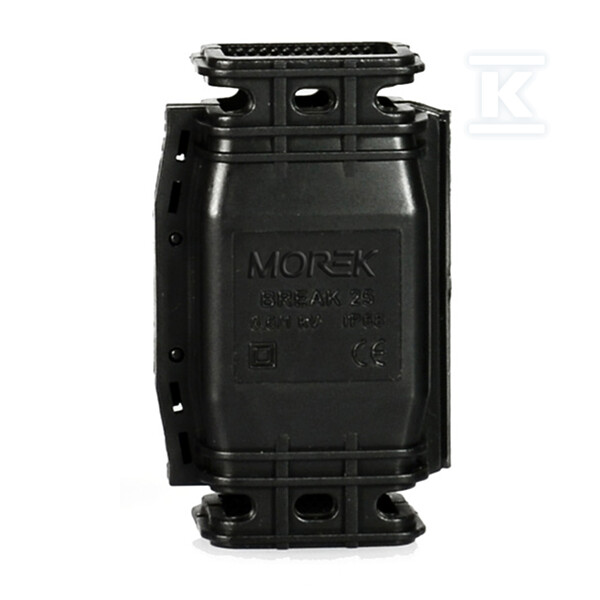

Wiederverwendbare Gel-Muffe BREAK25, 1x1,5‑25mm2 70x42x24mm IP68 MBG0025A24

Fortschrittliche Lösung für elektrische Verbindungen unter schwierigen Bedingungen

Die wiederverwendbare Gel-Muffe BREAK25 ist eine professionelle Lösung, die speziell für Niederspannungsinstallationen bis zu 1 kV entwickelt wurde. Dank ihrer innovativen zweiteiligen Konstruktion mit hochdichtem Isoliergel ermöglicht sie Verbindungen und Abzweigungen von Leitern mit Querschnitten von 1,5‑25 mm².

Konstruktion und Materialien für maximalen Schutz

Das Gehäuse aus Polypropylen zeichnet sich durch außergewöhnliche Langlebigkeit und Widerstandsfähigkeit gegen mechanische Beschädigungen aus. Die zweiteilige Konstruktion mit interner Rippenstruktur bildet ein ideales Reservoir für das Isoliergel, welches eine vollständige Wasserdichtigkeit der Verbindung garantiert. Spezielle Wände an den Enden der Muffe verhindern das Auslaufen des Gels und halten gleichzeitig den hohen Schutzgrad IP68 aufrecht.

Das System enthält einen patentierten Phasentrenner, bestehend aus zwei Platten mit Verriegelung, der die Isolierung zwischen den Phasen gewährleistet. Zusätzliche Einkerbungen zur Vermeidung des Verrutschens der Leiter sowie die im Set enthaltenen Kabelbinder garantieren eine stabile Montage.

Betriebsparameter und elektrische Kompatibilität

Das Gerät arbeitet in einem breiten Temperaturbereich von -20°C bis +90°C, was den Einsatz unter extremen Umweltbedingungen ermöglicht. Die Nennspannung von 0,6/1 (1,2) kV macht die Muffe ideal für typische Niederspannungsinstallationen. Die Konstruktion ermöglicht sowohl Reihenverbindungen (ein- und mehrpolig) als auch Abzweigverbindungen bei voller elektrischer Funktionalität.

Das Gehäusematerial weist eine hohe Beständigkeit gegen UV-Strahlung und aggressive Chemikalien auf.

Normkonformität und Anwendungssicherheit

Die Muffe erfüllt die Anforderungen der wichtigsten technischen Normen:

• EN 50393 für Installationen mit einer Spannung von 0,6/1 kV
• EN 60529 zur Festlegung der IP-Schutzarten
• EN 60695-2-11 bezüglich der Flammwidrigkeit
• RoHS-Richtlinie 2011/65/EC zur Beschränkung gefährlicher Stoffe

Das patentierte Öffnungssystem erfordert die Verwendung von Werkzeugen gemäß der Norm CEI 64‑8, was die Installationssicherheit zusätzlich erhöht und vor versehentlicher Beschädigung der Verbindung schützt.

Praktische Anwendungsvorteile

Die Konstruktion ermöglicht eine mehrfache Wiederverwendung ohne Verlust der technischen Parameter. Das Isoliergel hat kein Verfallsdatum, was eine langfristige Lagerung und jederzeitige Einsatzbereitschaft gewährleistet.

Im Lieferumfang sind alle notwendigen Montageelemente sowie optionale modulare Schraubverbinder enthalten, die das Verbinden von maximal fünf Leitern mit einem Querschnitt von bis zu 35 mm² ermöglichen. Die Muffe ist für Leitertypen vom Typ N(A)2YY ausgelegt und kann sowohl in Hausinstallationen als auch in industriellen Anlagen eingesetzt werden.
