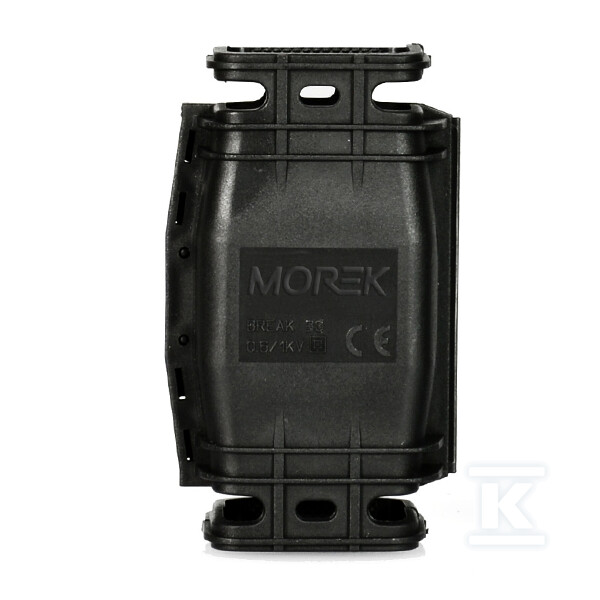

Wiederverwendbare Gel-Muffe BREAK30, 1x1,5‑25mm2 / 4x1,5‑2,5mm2 100x59x34mm IP68 MBG0030A24

Fortschrittlicher Gel-Muff für anspruchsvolle Elektroinstallationen

Der Gel-Muff BREAK30 ist eine professionelle Lösung für Verbindungen und Abzweigungen in Niederspannungsinstallationen bis zu 1 kV. Die zweiteilige Konstruktion mit hochdichtem Isoliergel gewährleistet einen zuverlässigen IP68-Schutz und ermöglicht den Einsatz selbst unter Bedingungen des dauernden Eintauchens in Wasser.

Universelle Verbindungsmöglichkeiten

Die Konstruktion des Muffs ermöglicht die Durchführung verschiedener Verbindungstypen:

• Reihenverbindungen (Durchgangsverbindungen) - Unterstützung von Leitern mit Querschnitten von 1,5 mm² bis 50 mm²
• Abzweigverbindungen - Möglichkeit zum Ausführen zusätzlicher Abzweigungen
• Ein- und mehrpolige Konfigurationen - Flexibilität bei der Planung der Installation

Im Lieferumfang enthalten ist ein Phasenabstandshalter, bestehend aus zwei Platten mit Verriegelung, der eine korrekte Isolierung zwischen den Phasen gewährleistet. Für fortgeschrittenere Anwendungen sind optionale modulare Schraubverbinder verfügbar, die das Verbinden von bis zu fünf Leitern mit einem Querschnitt von bis zu 35 mm² ermöglichen.

Konstruktion und Materialien

Das Gehäuse des Muffs ist aus Polypropylen gefertigt – einem Kunststoff, der sich durch eine hohe Beständigkeit gegen Chemikalien und UV-Strahlung auszeichnet. Die zweiteilige, öffenbare Konstruktion ist an der Innenseite zusätzlich gerippt, was als Reservoir für das Isoliergel dient.

Spezielle Wände an beiden Enden des Muffs verhindern das Austreten des Gels nach außen und garantieren gleichzeitig vollständige Wasserdichtigkeit. An den Enden befinden sich zwei Montageöffnungen zur Befestigung von Kabelbindern (im Set enthalten), die eine Verschiebung der Leiter begrenzen.

Betriebs- und Umgebungsparameter

Der Muff arbeitet in einem breiten Temperaturbereich von -20°C bis +90°C, was den Einsatz unter extremen Umweltbedingungen ermöglicht. Die hohe Gel-Dichte und das robuste Gehäuse sorgen für eine hervorragende mechanische Widerstandsfähigkeit – gegen Stöße, Vibrationen und wechselnde Witterungsbedingungen.

Der Schutzgrad IP68 garantiert vollständige Staubdichtigkeit sowie Schutz gegen dauerndes Eintauchen in Wasser. Diese Charakteristik macht den Muff zur idealen Lösung für unterirdische, unterwasserseitige Installationen sowie Orte mit hoher Luftfeuchtigkeit.

Normenkonformität und Zertifikate

Das Produkt erfüllt die Anforderungen der wichtigsten technischen Normen:

• EN 50393 (0,6/1 kV) - Standard für Niederspannungs-Kabelmuffs
• EN 60529 - Klassifizierung der Schutzarten von Gehäusen
• EN 60695-2-11 - Prüfung der Entflammbarkeit von Isoliermaterialien
• RoHS-Richtlinie 2011/65/EC - Beschränkung der Verwendung gefährlicher Stoffe

Das Fehlen eines Verfallsdatums des Gels ermöglicht eine langfristige Lagerung und Einsatzbereitschaft zu jedem beliebigen Zeitpunkt über viele Jahre hinweg.
