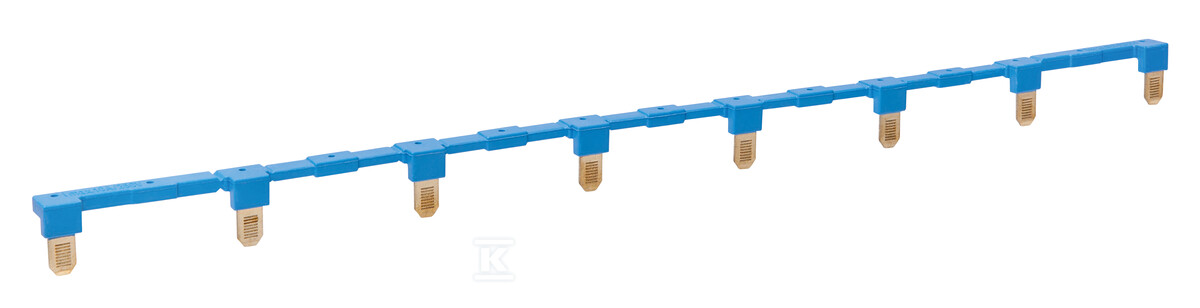

8-poliger Steckverbinder ZGZP4-8 BE 2616325

Anwendung und Kompatibilität

Die Brückenleiste ZGZP4-8 BE ist eine professionelle Lösung für Installateure, die mit industriellen Automatisierungssystemen arbeiten. Diese Brückenleiste wurde speziell für die Zusammenarbeit mit Schnittstellenrelais in Push-in-Technologie entwickelt, einschließlich der Modelle PIR2 und PIR4.

Das Produkt ermöglicht das Brücken von gemeinsamen Eingangssignalen, was die Verkabelung der Anlage durch die Verbindung der Spulenanschlüsse A1 oder A2 vereinfacht. Dank dieser Funktionalität können Installateure geordnete und übersichtliche Verbindungen zwischen mehreren Geräten gleichzeitig herstellen.

Die Brückenleiste ist kompatibel mit Sockeln der Serie GZP4, was sie zu einem universellen Element in Steuerungssystemen macht. Ihre blaue Farbe erleichtert die Identifizierung in Schaltschränken und Steuerkästen, insbesondere bei einer größeren Anzahl ähnlicher Elemente.

Elektrische und konstruktive Parameter

Das Gerät arbeitet bei einem Nennstrom von 10 A und einer Spannung von 250 V AC, was einen sicheren Betrieb in typischen industriellen Anwendungen gewährleistet. Die Schutzart IP20 garantiert einen angemessenen Schutz gegen Berührung mit spannungsführenden Teilen sowie gegen das Eindringen von Festkörpern größer als 12,5 mm.

Die Konstruktion ermöglicht die Verbindung von maximal 8 Sockeln oder Relais gleichzeitig, was die Montagezeit im Vergleich zur Einzelverkabelung jedes Elements erheblich reduziert. Die Push-in-Technologie macht den Einsatz von Werkzeugen für die Verbindungsausführung überflüssig.

Das Produkt verfügt über den Klassifizierungscode CN:85389099 und gehört zur ETIM-Klasse EC002586. Jedes Exemplar besitzt einen eindeutigen EAN-Code 5900005274480, der eine einfache Identifizierung und Rückverfolgung des Produkts ermöglicht.

Nutzungsvorteile und Montage

Die Montage mit der Brückenleiste ZGZP4-8 BE beschleunigt den Installationsprozess. Installateure werden die Möglichkeit schätzen, alle Verbindungen mit einem einzigen Element vorzunehmen, was das Risiko von Verbindungsfehlern minimiert.
