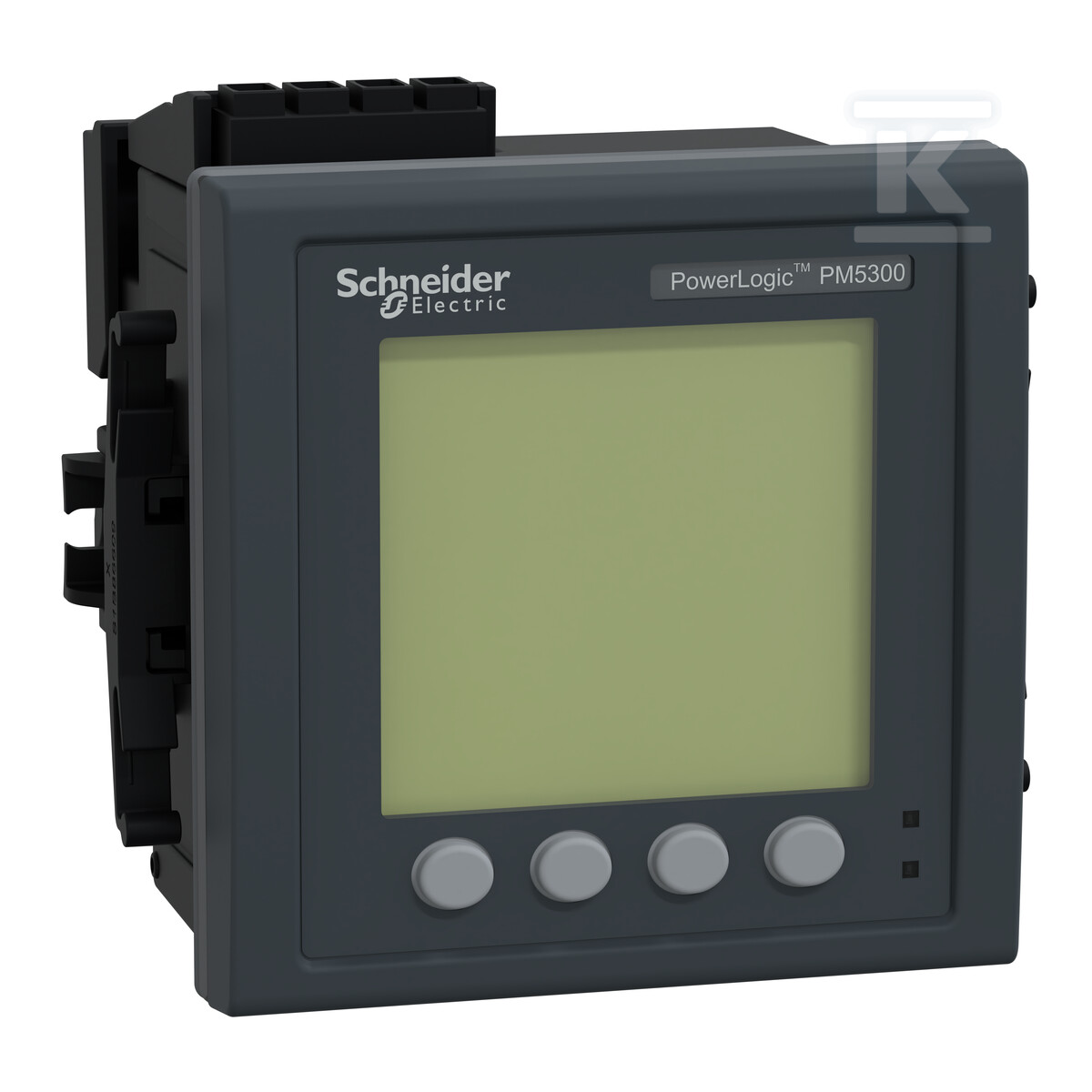

PowerLogic Netzqualitätsanalysator PM5300 0,5S Modbus IP p64 DataLog METSEPM5320

Fortschrittlicher Netzqualitätsanalysator für professionelles Energiemonitoring

Der PowerLogic PM5320 Analysator ist ein kompaktes Messgerät der Klasse 0,5S, das für die umfassende Überwachung von Elektrizitätsnetzparametern entwickelt wurde. Dank des hintergrundbeleuchteten LCD-Displays mit einer Auflösung von 128×128 Pixeln und fortschrittlichen Analysefunktionen stellt er ein professionelles Werkzeug für Installateure und Endanwender dar, die präzise Lösungen suchen.

Präzise Messungen und Analyse der Netzqualität

Das Gerät gewährleistet eine hohe Messgenauigkeit gemäß der Norm IEC 62053-22 und bietet eine Messung der Wirkleistung mit einer Genauigkeit von ±0,5% sowie der Blindleistung mit ±2%. Der Analysator misst alle wichtigen elektrischen Parameter: Spannung (35-690V AC zwischen den Phasen, 20-400V AC zwischen Phase und Neutralleiter), Strom (10-9000mA), Frequenz (45-65Hz), Leistungsfaktor und führt eine Oberschwingungsanalyse bis zur 31. Komponente durch. Die Abtastrate beträgt 64 Samples pro Zyklus, was eine detaillierte Signalanalyse garantiert.

Der Versorgungsspannungsbereich umfasst 100-415V AC (45-65Hz) sowie 125-250V DC, und der Nennstrom kann 1A oder 5A betragen. Das Gerät unterstützt einphasige (1P+N) und dreiphasige (3P, 3P+N) Konfigurationen und passt sich somit an verschiedene Arten von Elektroinstallationen an.

Fortschrittliche Kommunikation und Systemintegration

Der Analysator ist mit einem Ethernet-Port ausgestattet, der die Protokolle Modbus TCP/IP (10/100 Mbit/s) und BACnet/IP unterstützt, mit einer galvanischen Trennung von 2500V, die die Kommunikationssicherheit gewährleistet. Der RJ45-Anschluss ermöglicht eine einfache Anbindung an das lokale Netzwerk. Zwei konfigurierbare digitale Ein-/Ausgänge erweitern die Möglichkeiten der Automatisierung und Alarmierung.

Ein Speicher mit einer Kapazität von 256 kB ermöglicht die Archivierung von Messdaten, Alarmprotokollen (35 konfigurierbare Alarme), Ereignisprotokollen sowie Minimal-/Maximalwerten. Das System unterstützt vier Tarifpläne, was eine Optimierung der Energiekosten durch die Überwachung des Verbrauchs in verschiedenen Zeitzonen ermöglicht.

Robuste Konstruktion und Zuverlässigkeit unter schwierigen Bedingungen

Das Gerät mit den Abmessungen 96×96×72 mm und einem Gewicht von 430g zeichnet sich durch den Schutzgrad IP52 (Vorderseite) und IP30 (Gehäuse) gemäß IEC 60529 aus, was Schutz gegen Staub und Wassertropfen bietet. Der Betriebstemperaturbereich liegt zwischen -25°C und +70°C, und die relative Luftfeuchtigkeit kann bis zu 95% bei +50°C betragen. Die Konstruktion ist für den Betrieb in Höhen bis zu 2000 m ü. NN. bei einer Verschmutzungsgrad der Umgebung der Klasse 2 ausgelegt.

Die elektromagnetische Verträglichkeit umfasst leitungsgebundene und gestrahlte Emissionen der Klasse B (EN 55022), Störfestigkeit gegen elektrostatische Entladungen der Stufe 4 (IEC 61000-4-2) und magnetische Felder bei Netzfrequenz der Stufe 4 (IEC 61000-4-8). Der Energieverbrauch überschreitet 10 VA bei einer Spannung von 415V nicht.

Das Produkt ist mit dem Green Premium Label gekennzeichnet, das das Engagement von Schneider Electric für die Bereitstellung umweltfreundlicher Lösungen bestätigt.
