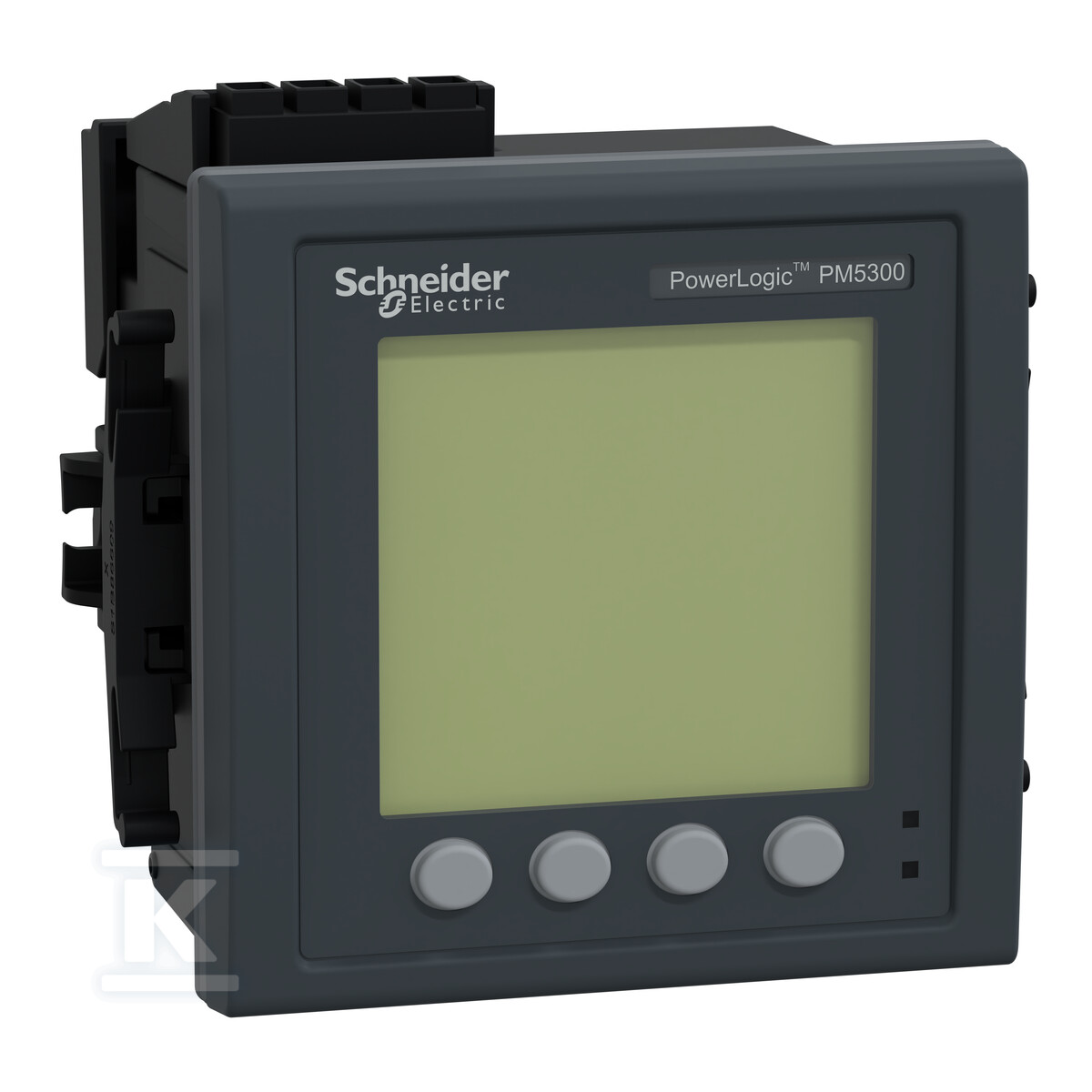

PowerLogic Netzqualitätsanalysator PM5300 0,5S Modbus p64 DataLog METSEPM5310

Fortschrittlicher Netzqualitätsanalysator für professionelles Energiemonitoring

Der PowerLogic PM5310 ist ein Netzqualitätsanalysator der Profi-Klasse zur Unterputzmontage, der ein umfassendes Monitoring elektrischer Parameter in Dreiphasen-Installationen gewährleistet. Das Gerät wurde für anspruchsvolle industrielle und kommerzielle Anwendungen entwickelt und bietet präzise Messungen der Wirk- und Blindleistung gemäß der Norm IEC 62053-22 (Genauigkeitsklasse 0,5S).

Präzise Messungen und Energiequalitätsanalyse

Der Analysator führt Messungen aller relevanten elektrischen Parameter durch: Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor sowie die bis zur 31. Harmonischen. Dank einer Abtastrate von 64 Proben pro Zyklus bietet das Gerät eine sehr hohe Messauflösung. Der Messbereich der Spannung zwischen den Phasen liegt bei 35-690 VAC, und zwischen Phase und Neutralleiter bei 20-400 VAC bei einer Netzfrequenz von 45-65 Hz.

Der Nennstrom kann auf 1A oder maximal bis zu Imax =8.5A eingestellt werden, was eine flexible Konfiguration für verschiedene Installationstypen ermöglicht. Das Gerät unterstützt einphasige Konfigurationen mit Neutralleiter (1P+N), dreiphasige (3P) sowie dreiphasige Konfigurationen mit Neutralleiter (3P+N). Die Versorgungsspannung kann als AC (90-450V) oder DC (100-300V) bereitgestellt werden, was eine universelle Anwendung ermöglicht.

Fortschrittliche Kommunikations- und Datenerfassungsfunktionen

Der PowerLogic PM5310 ist mit einem RS485-Kommunikationsport ausgestattet, der die Protokolle Modbus RTU/ASCII bei Übertragungsgeschwindigkeiten von 9.6/19.2/38.4 kbaud unterstützt. Das Gerät verfügt über eine galvanische Trennung von 2500V zur Gewährleistung der Kommunikationssicherheit. Der interne Speicher mit einer Kapazität von 256 kB ermöglicht die Aufzeichnung von Alarmprotokollen (35 konfigurierbare Alarme), Ereignisprotokollen und Wartungslogs mit Zeitstempeln.

Das System unterstützt das Monitoring von Lastprofilen sowie das Tarifmanagement durch die Unterstützung von 4 Tarifplänen. Zudem stehen zwei konfigurierbare digitale Ein-/Ausgänge für die Integration in Gebäudeautomatisierungssysteme oder Prozesssteuerungen zur Verfügung.

Konstruktion, Umgebungsparameter und Zertifikate

Das Gerät wird frontal nach dem quadratischen Standardmaß von 96×96mm montiert, was eine einfache Installation in industriellen Schaltschränken ermöglicht. Die Einbautiefe beträgt lediglich 72mm und das Gesamtgewicht des Geräts ist mit kompakten 430g sehr gering. Das monochrome LCD-Display mit einer Auflösung von 128×128 Pixeln sorgt für eine gute Lesbarkeit der Parameter selbst bei schwacher Beleuchtung.

Der Schutzgrad IP54 für das Display garantiert Schutz gegen Staub und Spritzwasser, während die Rückseite des Geräts die Schutzklasse IP30 aufweist. Der Betriebstemperaturbereich liegt zwischen -25°C und +70°C (für den Zähler) sowie -20°C und +70°C (für das Display) bei nicht kondensierender relativer Luftfeuchtigkeit. Das Gerät erfüllt die Anforderungen der Kategorie III für Höhen bis zu 2000 m CAT III sowie 3000 m CAT II.

Der PowerLogic PM5310 entspricht den strengen Anforderungen der europäischen Normen EN 50470-3, EN 50470-1, EN 55011, EN 55022 sowie der internationalen Normen IEC 62053-22, IEC 62053-24, IEC 60529, IEC 61557-12. Er besitzt die Zertifizierungen CE (IEC61010-1) und CULus (UL61010-1), was seine Sicherheit im professionellen Einsatz bestätigt.

Das Produkt ist mit dem Green Premium Label von Schneider Electric ausgezeichnet – dies garantiert volle Transparenz über die Umweltauswirkungen über den gesamten Lebenszyklus des Produkts.
