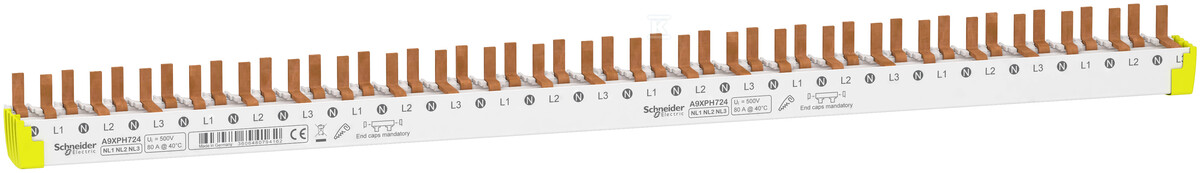

Sammelschiene Acti9 80A 3L+N 24 Module A9XPH724

Universelle Lösung für elektrische Verteilerkästen

Die Sammelschiene Acti9 ist ein unverzichtbares Element elektrischer Installationen, das eine effiziente Verbindung von FI/LS-Schaltern in Verteilerkästen ermöglicht. Speziell für Drehstromsysteme mit Neutralleiter entwickelt, erlaubt sie eine sichere und effektive Energieverteilung in Hochlastinstallationen.

Anwendung und Kompatibilität

Das Produkt wurde für die Zusammenarbeit mit FI/LS-Schaltern der Acti9-Serie entwickelt, um ein komplettes Schutzsystem gegen elektrischen Schlag und Überstrom zu bilden. Die Konfiguration 3 Phasen + Neutralleiter gewährleistet eine optimale Energieverteilung in Drehstrominstallationen, bei denen jede Phase über einen dedizierten Anschlusspunkt verfügt.

Die Schiene nimmt bis zu 12 FI/LS-Schalter auf einer Breite von 24 Modulen auf, was sie zur idealen Lösung für mittlere und große Elektroinstallationen in Wohn-, Gewerbe- und Industriegebäuden macht.

Konstruktion und technische Parameter

Die Konstruktion mit einem Querschnitt von 16 mm² ermöglicht eine Stromführung bis zu 80A. Die isolierte Bauweise mit einer Nennstoßfestigkeit von 6 kV gewährleistet einen sicheren Betrieb in Installationen mit Spannungen bis zu 400V.

Der Standard-Modulraster von 9 mm ermöglicht die Montage in typischen Modulverteilern, während die Möglichkeit zum Zuschnitt nach Maß (Basislänge 432mm) eine perfekte Anpassung an die jeweilige Anwendung erlaubt. Die weiße Farbgebung erleichtert die Identifizierung der einzelnen Phasen während der Montage und Wartung.

Anwendungsvorteile

Der Einsatz der Sammelschiene eliminiert die Notwendigkeit einer individuellen Verkabelung jedes einzelnen Schalters, was den Installationsprozess erheblich beschleunigt und das Risiko von Verbindungsfehlern verringert. Eine einheitliche Verbindung aller Geräte sorgt für eine bessere Lastverteilung und erleichtert spätere Wartungsarbeiten.

Das Produkt erfüllt die Anforderungen der Normen IEC 60947-7-1 und IEC 61439-1, was seine hohen Sicherheits- und Zuverlässigkeitsstandards bestätigt. Hergestellt in Deutschland, garantiert es höchste Verarbeitungsqualität und eine langfristige Stabilität der elektrischen Parameter.
