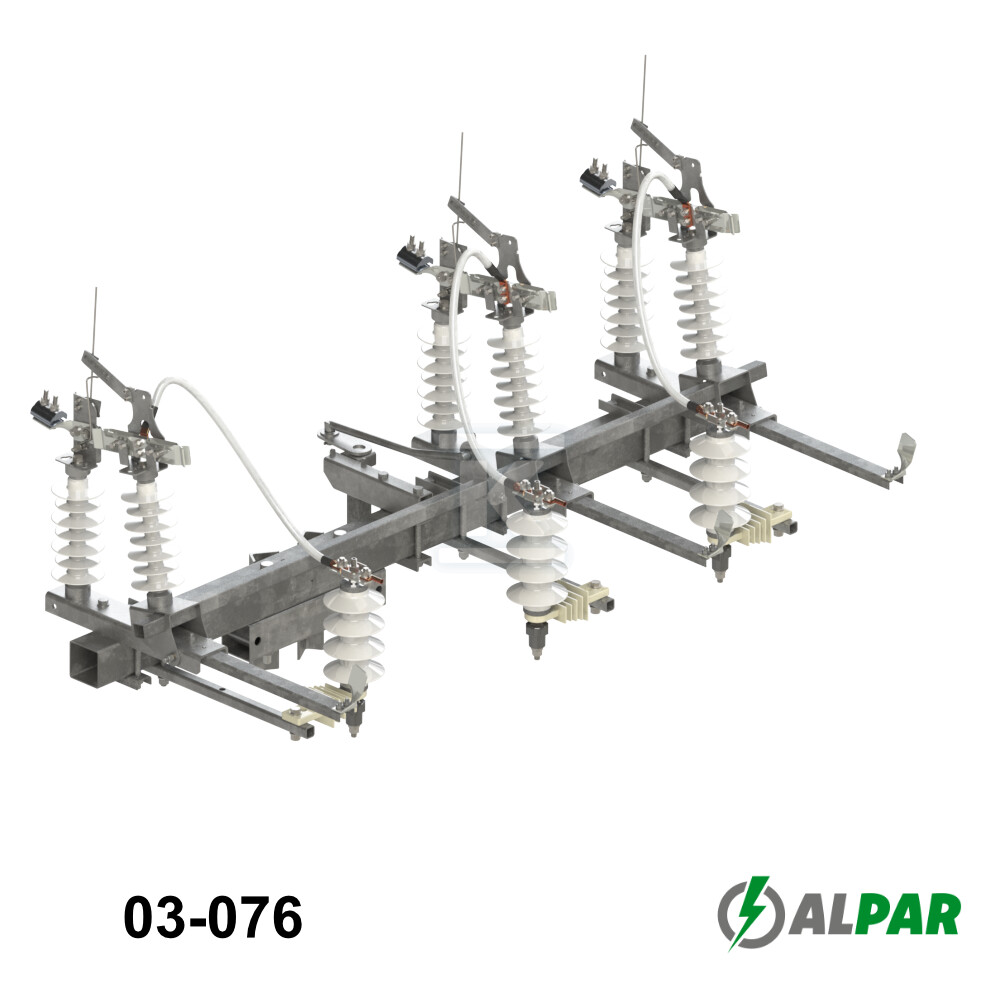

Légi leválasztó-földelő RUNM III SA 24/4So 03-076

Légkapcsoló-földelő szerkezet – megbízható védelme a középfeszültségű hálózatoknak

Ez a RUNM III SA 24/4 típusú légkapcsoló-földelő szerkezet a villamosenergia-infrastruktúra kulcsfontosságú eleme, amelyet középfeszültségű elosztóhálózatok áramköreinek biztonságos és hatékony lezárására, nyitására és földelésére terveztek. Az eszköz széles körben alkalmazható mind új, mind felújított telepítéseknél. Robusztus felépítése és magas műszaki paraméterei garantálják a hosszú élettartamot és a megbízható működést.

Felépítés és alkalmazás

A leválasztó három független pólusból (áramvezetőkből) áll, amelyeket egy közös, tűzihorganyzott acélgerendán helyeztek el. Ez a konstrukció nagy mechanikai szilárdságot és korrózióállóságot biztosít. A pólusok közötti távolság 430 mm. A vízszintes vagy függőleges szerelési lehetőségnek köszönhetően az eszköz rendkívül rugalmas és alkalmazkodik a különböző telepítési feltételekhez. A kiegészítő földelési modul lehetővé teszi a leválasztott áramkörrészek hatékony szigetelését, növelve a munkavégzés biztonságát. Szilikon szigetelőkkel és ónnal bevont rézből készült fő érintkezővel van felszerelve, ami megbízható elektromos csatlakozást biztosít. Az áramcsatlakozók lehetővé teszik 16–95 mm² keresztmetszetű alumínium vezetékek, speciális verziókban akár 185 mm² keresztmetszetű vezetékek csatlakoztatását is.

Előnyök a szakemberek és a végső felhasználók számára

• Magas megbízhatóság: A bevált megoldásokon és a kiváló minőségű anyagokon alapuló konstrukció hosszú élettartamot és hibátlan működést garantál.
• Univerzális szerelhetőség: A vízszintes és függőleges szerelési lehetőség megkönnyíti a telepítést a különböző hálózati konfigurációkban.
• Biztonság: A földelési funkció hatékony védelmet nyújt az áramütés ellen karbantartási és javítási munkák során.
• Időjárásállóság: Az acél elemek tűzihorganyzása védi a korróziótól, ami meghosszabbítja az eszköz élettartamát még nehéz környezeti viszonyok között is.
• Könnyű kezelhetőség: Az egyszerű felépítés és az intuitív kezelés minimalizálja a hibák kockázatát a használat során.
• Rugalmas csatlakozás: A rugalmas érintkező átveszi a vezetékek hajlításából eredő hatásokat, megakadályozva azok károsodását.
• Szabványoknak való megfelelés: Az eszköz megfelel a PN-EN 62271-103:2011 és a PN-EN 61140:2005/A1 szabványoknak, ami megerősíti biztonságát és minőségét.

Az eszköz 400A névleges folyamatos árammal és 16kA-ig terjedő névleges rövidzárlati árammal rendelkezik, ami alkalmassá teszi a villamosenergia-hálózatok igényes üzemi körülményeihez. A leválasztó névleges feszültsége 24kV, a szigetelési szint pedig a középfeszültségű hálózatokban való biztonságos működéshez igazodik.
