Légi szigetelő és földelő RUNMp III SA 24/4Ko 03-084

Légkapcsoló-földelő szerkezet – megbízható védelme a középfeszültségű hálózatoknak

A RUNMp III SA 24/4Ko légkapcsoló-földelő szerkezet egy olyan eszköz, amelyet a középfeszültségű, légvezetékek biztonságos szétkapcsolására és földelésére terveztek. A moduláris felépítés és a függőleges szerelhetőség sokoldalú megoldássá teszi mind a telepítők, mind a végfelhasználók számára. Az eszközt az ALPAR gyártja, amely a villamosenergia-ipari berendezések elismert gyártója.

Felépítés és alkalmazás

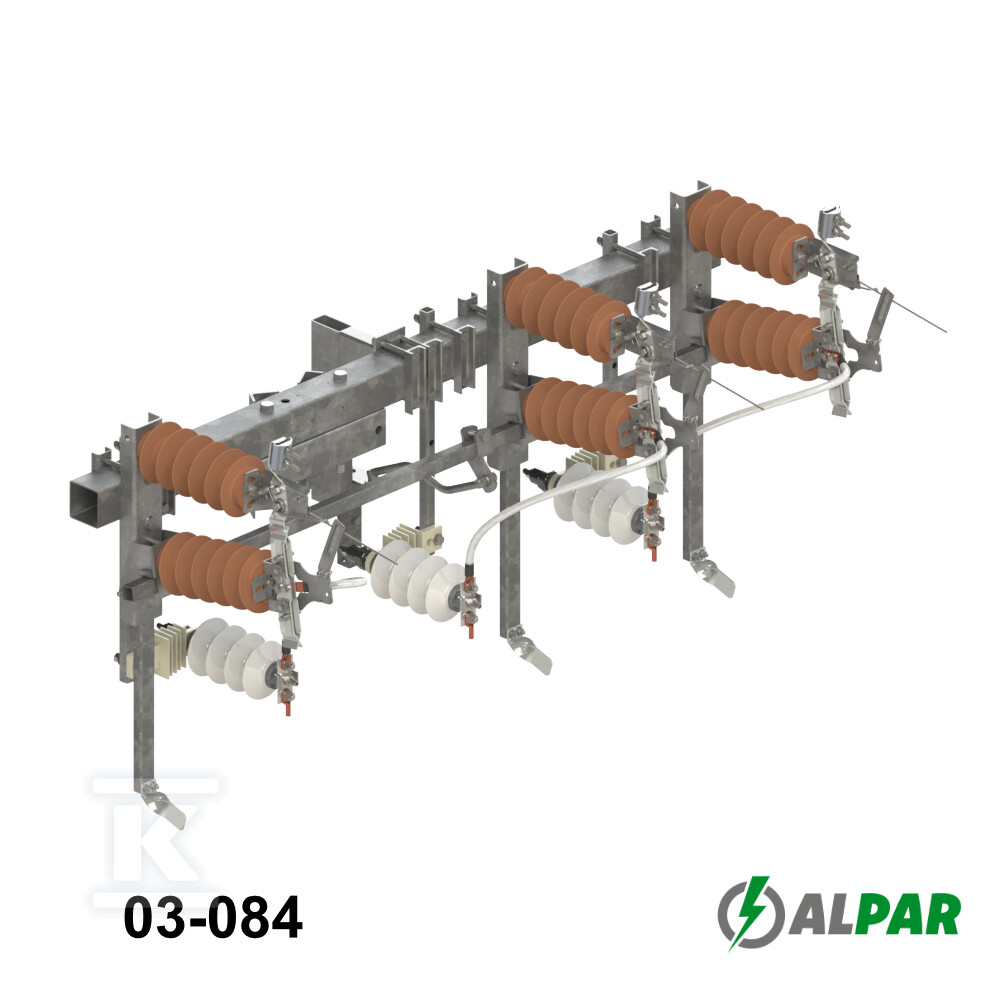

A RUNMp III SA 24/4Ko három független pólusból áll, amelyek közös szerkezeten helyezkednek el. Minden pólus támasztószigetelőkre van építve – amelyek stabilitást és biztonságot biztosítanak – és fő- és segédérintkezővel (villámvédő érintkezővel) van felszerelve. Ez a felépítés biztosítja az összes pólus egyidejű be- és kikapcsolását, ami egyszerűsíti a kezelést és minimalizálja a hibák kockázatát. A függőleges szerelhetőség közvetlenül az oszlopra vagy a tartószerkezetre növeli a telepítés rugalmasságát. Az eszköz 24 kV-os légvezetékekben használható, ahol a hálózat karbantartásához vagy javításához szolgál a hálózatrészek leválasztására, valamint a leválasztott szakaszok biztonságos földelésére.

Főbb jellemzők és előnyök

• Moduláris felépítés: Lehetővé teszi a könnyű alkalmazkodást a különböző hálózati konfigurációkhoz, valamint egyszerűsíti az esetleges javításokat és alkatrészek cseréjét.
• Függőleges szerelés: Lehetővé teszi a hely optimális kihasználását az oszlopon és minimalizálja a tartószerkezet terhelését.
• Kompozit szigetelők: Magas mechanikai és elektromos szilárdságot, valamint időjárásállóságot biztosítanak. A kompozit szigetelők csökkentik a készülék súlyát a hagyományos porcelánszigetelőkhöz képest.
• Tartós anyagok: A tűzi horganyzott acél használata hosszú távú védelmet nyújt a korrózió ellen, még nehéz környezeti viszonyok között is.
• Biztonságos használat: A szerkezet hatékonyan oltja az ívet a kikapcsolás során, minimalizálva a károk és a személyzet veszélyeztetésének kockázatát.
• Megfelel a szabványoknak: Az eszköz megfelel a PN-EN 62271-103:2011 szabványnak, ami megerősíti annak magas minőségét és biztonságát.
• Névleges folyamatos áram 400A: Biztonságos működést tesz lehető a középfeszültségű hálózatok standard üzemi körülményei között.
• Névleges rövidzárlati tűrési áram 16kA: Biztosítja az ellenállást az elektromos hálózatban előforduló rövidzárlatokkal és túlfeszültségekkel szemben.
• Névleges feszültség 24kV: A középfeszültségű hálózatok tipikus paramétereihez igazítva.

Ezek a jellemzők teszik a RUNMp III SA 24/4Ko légkapcsoló-földelő szerkezetet megbízható és hatékony megoldássá a villamosenergia-ipari hálózatok építésével, felújításával és üzemeltetésével foglalkozó szakemberek számára. A robusztus felépítés és a vonatkozó szabványoknak való megfelelés hosszú távú és biztonságos működést garantál.
