Légvezeték szigetelő és földelő kapcsok RUNMp III SA 24/4K 03-024

Légszigetelő földelőkapcsoló – megbízható védelme a középfeszültségű vezetékeknek

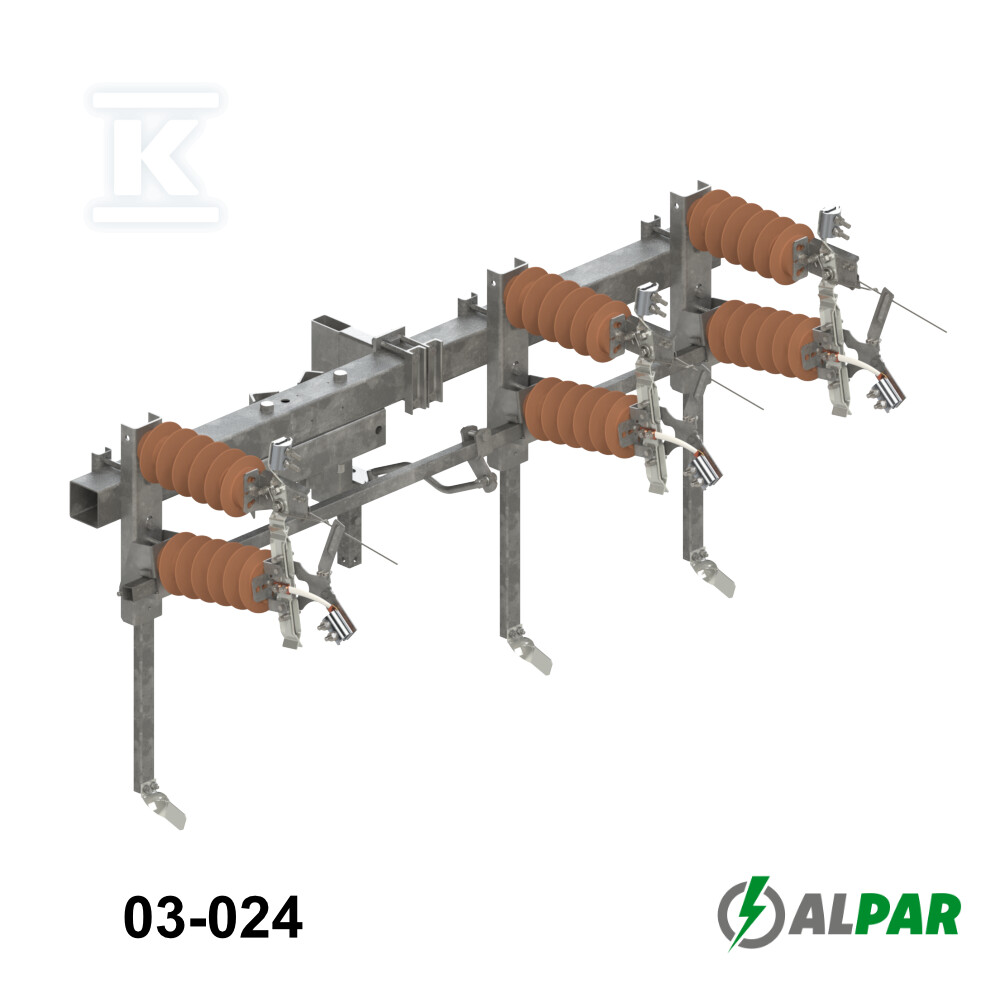

Ez a RUNMp III SA 24/4 típusú leválasztó-földelőkapcsoló, melyet az ALPAR gyárt, kulcsfontosságú elem az energiaellátási infrastruktúrában, és a középfeszültségű légvezetékek biztonságos és hatékony működtetésére szolgál. A készülék egyesíti a leválasztó és a földelő funkciókat, így átfogó védelmet nyújt az elektromos áramkörök számára. A szerkezet lehetővé teszi az áramkörök zárását és nyitását, valamint a leválasztott hálózati szakaszok hatékony földelését.

Felépítés és alkalmazás – robusztusság és sokoldalúság

A leválasztó robusztus S235 acél rudakra épül, melyek négyszögletes alátétekkel és M20-as anyával vannak ellátva. A tűzi horganyzás magas korrózióállóságot biztosít, garantálva a tartós megbízhatóságot még nehéz időjárási körülmények között is. A csavarok horogmenetei hengerelt felületűek, ami növeli azok szilárdságát és pontosságát.

A készülék elsősorban önálló szigetelt vezetékek rögzítésére szolgál E és ŻN oszlopokon, valamint épületfalakon. A függőleges és vízszintes szerelési lehetőség növeli a sokoldalúságát és a különböző hálózati konfigurációkhoz való alkalmazkodóképességét. A rádióvezérlésű távvezérlés lehetővé teszi a leválasztó távoli vezérlését motoros hajtóművekkel.

Főbb jellemzők és előnyök

• Robusztus felépítés: Az S235 acél használata és a tűzi horganyzás garantálja a korrózióállóságot és a készülék hosszú élettartamát.
• Sokoldalú szerelés: A függőleges vagy vízszintes szerelési lehetőség lehetővé teszi az adott telepítés specifikációihoz való igazodást.
• Leválasztó és földelő funkció: A két funkció egyetlen készülékben való kombinálása egyszerűsíti a telepítést és csökkenti a költségeket.
• Biztonságos használat: A palástos érintkezők hatékonyan eloltják az ívet a kapcsolási műveletek során. A rugalmas, mozgó csatlakozás minimalizálja a munkaáramkörök károsodásának kockázatát.
• Megfelelőség a szabványoknak: Megfelel a PN-EN 62271-103:2011 és a PN-EN 61140:2005/A1 szabványoknak, ami megerősíti a biztonságát és megbízhatóságát.
• Névleges áram: A készülék 400A névleges folyamatos árammal és akár 16kA névleges rövidzárlati árammal is működhet.
• Könnyű kezelhetőség: Az egyszerű kezelhetőség és a kézi vagy elektromos hajtómű felszerelhetősége megkönnyíti a telepítők munkáját.

Ne feledje ellenőrizni az érintkezők és az ív oltó berendezések megfelelő működését a készülék oszlopra szerelése után – a kézi hajtókart egyenletes, határozott mozdulata biztosítja a leválasztó helyes működését. A készüléket szállítása során óvja a helyzetváltozástól, és a tárolás során kerülje egymás fölé helyezését.
