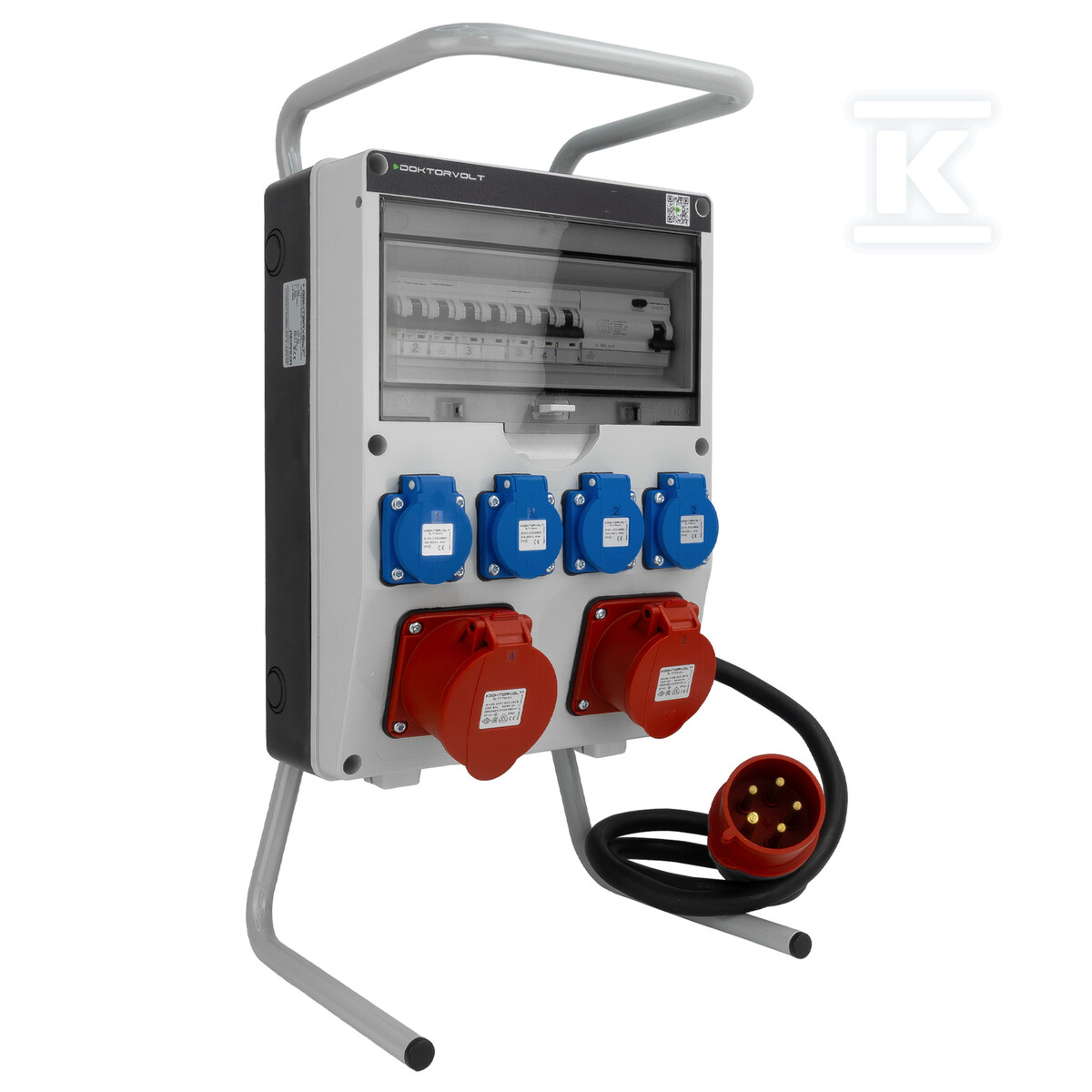

Építési elosztó 16A 32A CEE 4x230V állványon, TGD-S/FI csatlakozóval, VDE Doktorvolt DV-6050-D védelemmel

rugalmas áramellátás az építőtelepen és azon túl

A hordozható építőipari elosztószekrény állványon az elektromos rendszerek telepítésével foglalkozó szakemberek alapvető felszerelése ideiglenes körülmények között. A DV-6050-D típus a TGD-S/FI sorozatból ott biztosít energiát, ahol szükség van rá – az építőtelepen, útépítési munkáknál, szabadtéri rendezvényeken vagy a mezőgazdaságban. Ahelyett, hogy hosszabbítókkal és elosztókkal improvizálna, a szerelő egyetlen csatlakozódugót köt be, és teljes ellenőrzést szerez hat áramkör felett.

A csatlakozóaljzatok konfigurációját úgy választották meg, hogy kisebb elektromos kéziszerszámokat (fúrógépeket, csiszológépeket, töltőket) és nagy energiaigényű gépeket egyaránt kezelhessen. A négy darab egyfázisú SCHUKO aljzat 230 V / 16 A lehetővé teszi a LED munkavilágítás és mérőműszerek egyidejű táplálását. A két darab CEE erősáramú csatlakozó – egy 400 V / 16 A és egy 400 V / 32 A – betonkeverőket, kompresszorokat, fűtőberendezéseket vagy körfűrészeket működtet. Minden csatlakozóaljzat egy dedikált áramkörhöz van rendelve, amelyet kismegszakító véd.

Teljes VDE tanúsított védelmi apparátus

A telepítés biztonságáért VDE tanúsítvánnyal rendelkező alkatrészek gondoskodnak. A C karakterisztikájú kismegszakítók (két darab egypólusú C16A, egy darab hárompólusú C16A és egy darab hárompólusú C32A) 10 kA zárlati képességűek – ez elegendő tartalék még hosszú kábelvezetékek zárlatai esetén is. A C karakterisztika mérsékelt késleltetést jelent az induktív motorok indításánál; a kismegszakító nem kapcsol ki a berendezés fékezésének felengedésekor fellépő átmeneti áramlökésnél, de villámgyorsan megszakítja az áramkört valódi zárlat esetén.

A 40 A / 30 mA A típusú fi relé (áram-védőkapcsoló) megvédi az embereket az áramütéstől – a biztonságos szintet meghaladó szivárgási áramokra reagál. A gyakorlatban ez az áramellátás azonnali megszakítását jelenti a vezeték szigetelésének sérülésekor vagy feszültség alatt álló elem megérintésekor.

Minden alkatrész VDE jelöléssel rendelkezik – ez a szervezet szigorú laboratóriumi vizsgálatokat végez, amelyek megerősítik a deklarált paramétereket. Az építésvezető számára ez kevesebb adminisztrációt jelent az átadásnál; a biztosító számára pedig bizonyíték arra, hogy a telepítés megfelel a normáknak.

Időjárásálló ház

A doboz ABS/PC műanyagból készült – a megerősített polikarbonát nem korrodál és nem töredezik a nedvesség vagy a változó hőmérséklet hatására. Az elülső lemez szürke, a hátsó fekete; az egész szerkezet megőrzi az IK08 mechanikai ellenállást, ami ütésekkel szembeni ellenállást jelent akár 5 joule ütési energiaig. A -25 és +60 °C közötti üzemi hőmérséklet lehetővé teszi az elosztószekrény használatát télen és nyáron egyaránt.

A ház védelmi fokozata IP65 – porálló és vízsugár ellen védett. A csatlakozóaljzatok felszerelése és a fedél bezárása után a teljes elosztószekrény IP44 védelmet ér el – védett az 1 mm-nél nagyobb szilárd anyagok és a bármely irányból fröccsenő víz ellen. Az építőtelep számára ez elegendő védelmi szint; a doboz homokos talajon vagy tócsában is elhelyezhető zárlat kockázata nélkül.

A ház UV-álló és halogénmentes műanyagból (HALOGEN-FREE) készült – tűz esetén nem bocsát ki toxikus halogéngázokat.

Mobilitás és mindennapi használat

Az alumínium állvány fogantyúval lehetővé teszi az elosztószekrény stabil alapra helyezését és szabad mozgatását a munkazónák között. A 32A / 5 érintkezős csatlakozódugó H07RN-F kábellel, 5×4 mm² keresztmetszettel és 1,5 m hosszúsággal lehetővé teszi a gyors csatlakozást a háromfázisú hálózathoz vagy aggregátorhoz.

A 12 modul befogadására alkalmas revíziós ablak megkönnyíti a rendszer bővítését – a szerelő további kismegszakítót vagy relét adhat hozzá a teljes doboz szétszerelése nélkül. A belső vezetékezés H07V-K hajlított vezetékekkel, ötös osztályú vezetékminőséggel (rugalmas) készült, ami csökkenti a szállítási rezgések okozta törés kockázatát. A vezetékvégeket tömörített told
