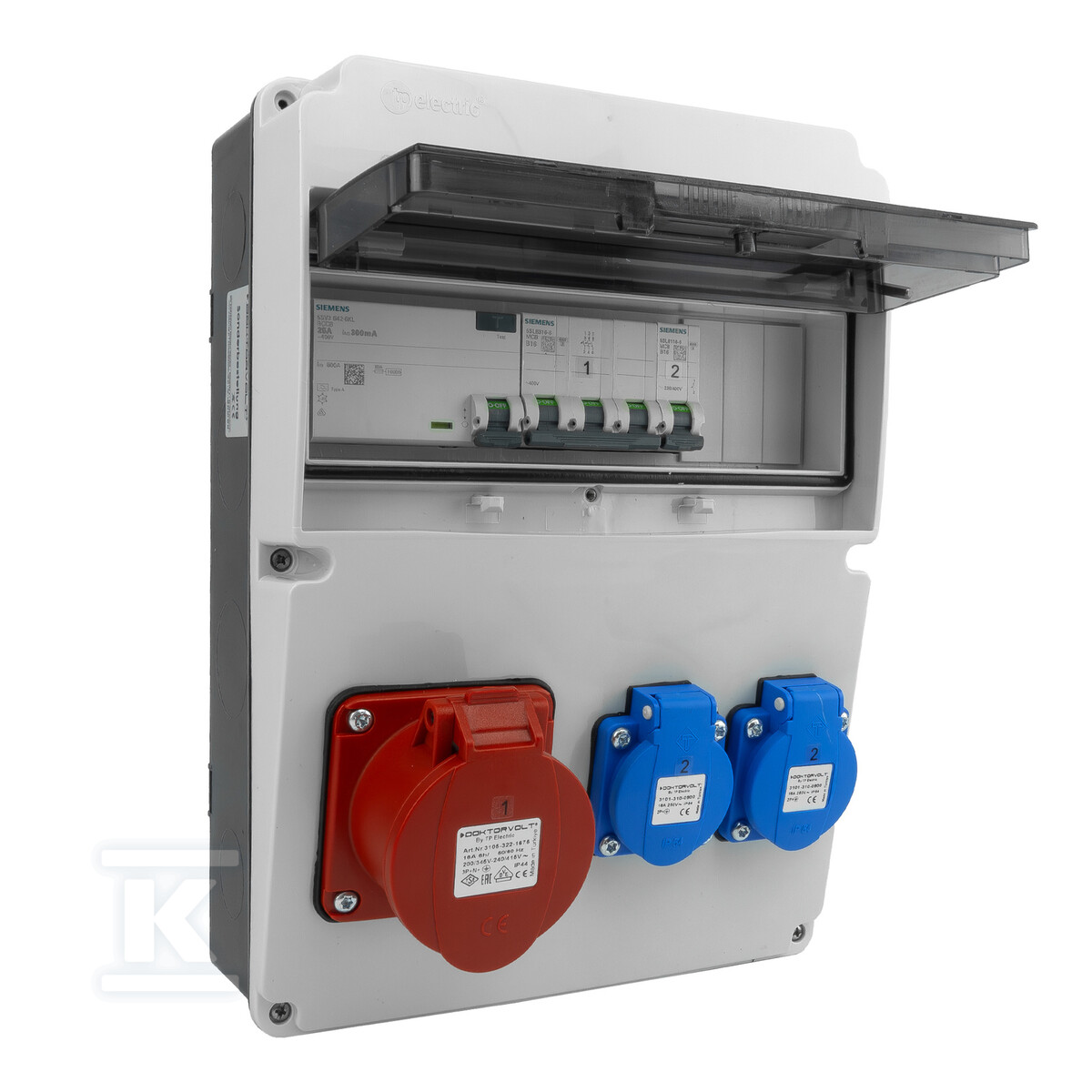

Építési elosztó CEE 16A 400V 2x230V Schuko VDE SIEMENS védelemmel DV-5534-D

Professzionális tápellátás az építkezéseken

A DV-5534-D elosztó egy állandó helyzetű eszköz, amelyet ideiglenes elektromos telepítésekhez terveztek építkezésekre, műhelyekbe és ipari létesítményekbe. Műanyag burkolata UV-álló, valamint széles üzemi hőmérsékleti tartományban működik - -25°C és +50°C között. Az IP44 védelem jelenti a hatékony akadályt a 1 mm feletti szilárd testek és a minden irányból érkező vízsugár ellen. Az előlap szürke, a hátlap fekete.

Csatlakozóalapzatok és csatlakozási rugalmasság

A csatlakozóalapzatok konfigurációját úgy tervezték, hogy egyetlen elosztó fedezze egy kis vagy közepes méretű építkezés tipikus igényeit:

• 2 db Schuko csatlakozó (1 fázisú, 16A, 230V) - kézi szerszámokhoz, munkav Illuminalációhoz, hordozható elektromos kéziszerszámokhoz
• 1 db CEE csatlakozó (3 fázisú, 16A/5P, 400V) - nagyobb gépekhez, amelyek három fázisú tápellátást igényelnek

Ez a kombináció lehetővé teszi különböző építési eszközök egyidejű csatlakoztatását anélkül, hogy az ideiglenes hálózatot bővíteni kellene. A felülvizsgálati ablak (11 modulos) gyors hozzáférést biztosít a moduláris eszközökhöz karbantartási vagy csatlakozási módosítási célból.

Áramvédelmi és áramkövető eszközök

Az elosztóban B16 típusú áramkioldókat (1P és 3P) valamint egy 25A/300mA AC áramvédő kapcsolót találunk - mindegyik rendelkezik VDE tanúsítvánnyal:

• B16 áramkioldó, 1P - védi az egyfázisú áramköröket túlterhelés és rövidzárlat esetén (6 kA)
• B16 áramkioldó, 3P - védi a háromfázisú áramkört (szintén 6 kA)
• 25A/300mA AC áramvédő kapcsoló - érzékeli az áramszivárgást és megszakítja a tápellátást másodperc törésében

Az elosztó névleges áramfelvétele 25A, a rövidzáram áramfelvétele pedig ≤6 kA. A 0,8 értékű rendelkezésre álló kapacitás (RDF) a megszakított működés során megengedhető folyamatos terhelésre utal.

Normák és tanúsítványok

Az elosztó tanúsítványokkal rendelkezik, amelyek igazolják a nemzetközi szabványoknak való megfelelést:

Tanúsítvány / norma	Jelentés
TÜV SÜD	Független minőségellenőrzés akkreditált szervezet által
ISO 9001:2015	Minőségirányítási rendszer a gyártási folyamatban
CE	Megfelelőség az Európai Unió követelményeinek
IEC 61439	A moduláris kapcsolóegységekre vonatkozó norma

A belső kátozás H07V-K vezetőkkel készült:

• védővezeték - 2,5 mm² sárga-zöld
• semleges vezeték - 2,5/4 mm² kék
• tápellátó vezeték - 2,5 mm² fekete

A készlet tartalmaz dugóvédőket és rögzítőcsavarokat, amelyek megkönnyítik a falra vagy ideiglenes szerkezetre történő telepítést.
