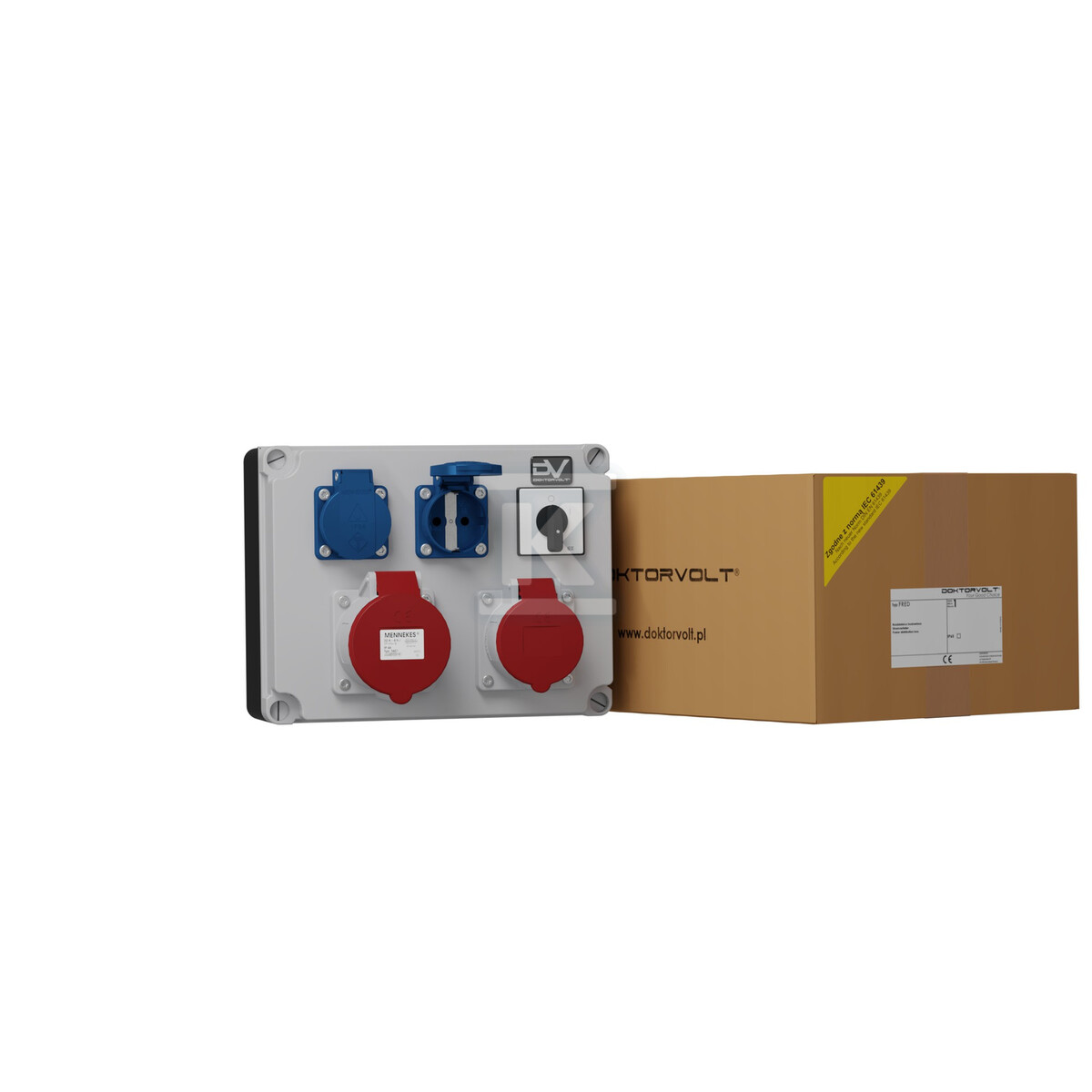

Építési elosztó FRED kapcsolóval, 32A 16A 2x230V Schuko Mennekes Doktorvolt® 9610 DV-9610-D

Professzionális építési elosztórendszer a helyszíni és műhelyi tápellátáshoz

A Doktorvolt® márkájú FRED építési elosztó egy komplett megoldás az elektromos energiaelosztáshoz terepi és ipari körülmények között. A német Schuko rendszerű erősáram és otthoni konnektorokkal felszerelve lehető, hogy egyszerre tápláljon könnyű elektromos kéziszerszámokat és nagy teljesítményű eszközöket is – mindezt egyetlen eszközből.

A PVC ház mérete 245 × 195 × 95 mm, az eleje pedig szürke, RAL 7035 színű. A ház védelmi osztálya IP44, ami a 1 mm feletti szilárd testek és a minden irányból érkező vízsugár elleni ellenállást jelenti – elegendő egy nyílt építkezésen vagy útépítési munkálatok során végzett munkához.

Konnektorok és csatlakozási lehetőségek

A készülék tartalmaz:

• 2 db Schuko Type F (230 V / 16 A) konnektor – kék, német szabvány földzési csappal, IP54 sáncossági osztály (porvédelmi + védelem a vízsugár ellen). Ezek Mennekes Typ 11011 típusú konnektorok.
• 1 db piros erősáramú konnektor (400 V / 32 A) – Mennekes Typ 3451, IP44, nehézgépek és ipari berendezések táplálására.
• 1 db piros erősáramú konnektor (400 V / 16 A) – Mennekes Typ 1385, IP44.

Így az elosztó mind egy fúrógépet vagy köszörűt (Schuko), mind egy hegesztőt vagy háromfázisú betonozógépet (erősáramú) képes üzemeltetni.

Vezérlés és kábelezés

Az áramkörök bekapcsolásáért egy SEZ kamarákapcsoló felel, amely 0-1 jelzéssel van ellátva (on/off). Ez egy háromfázisú, négypólusú készülék, amely 40 A / 690 V terhelésre alkalmas, kézi karral és S40 JD feliratú táblával rendelkezik. Az elosztóba beépítve, használat előtt megszünteti a külső kapcsoló további telepítésének szükségességét.

A kábelezés H07V-K irányítókábelből készült – amely az ipari instalációk egyik legnépszerűbb szabványa. A vezetékek keresztmetszete 2,5 mm² (fázisok) és 4 mm² (semleges és földelés sárga-zöld), ami lehetővé teszi a 16 mm²-ig terjedő csatlakozókábel használatát.

A készlethez tartozik egy PG-21 kábelcsatlakozó (menetes csatlakozó), amely 13-18 mm átmérőjű kábeleket fogad el.

Normák és tanúsítványok

A gyártás a TÜV SÜD által certifikált, az ISO 9001:2015 szabványnak megfelelő irányítási rendszerben történik. Az elosztó megfelel a CE irányelvnek és az IEC 61439 szerkezeti normának, amely meghatározza az elosztók dielektrikai wytrzkodásának, rövidzárcapacitásának (ICC ≤ 10 kA) és a csatlakozások helyességének vizsgálati feltételeit. A 0,8 szintű RDF mutató tájékoztat a megengedett folyamatos terhelésről olyan eszközökkel dolgozva, amelyek nem üzemelnek egyszerre teljes teljesítménnyel az egész időszakban.

Mag本身 az eszköz névleges áramfeszültsége 16 A, çalışmafeszültsége pedig a standard 230 V / 50 Hz AC.
