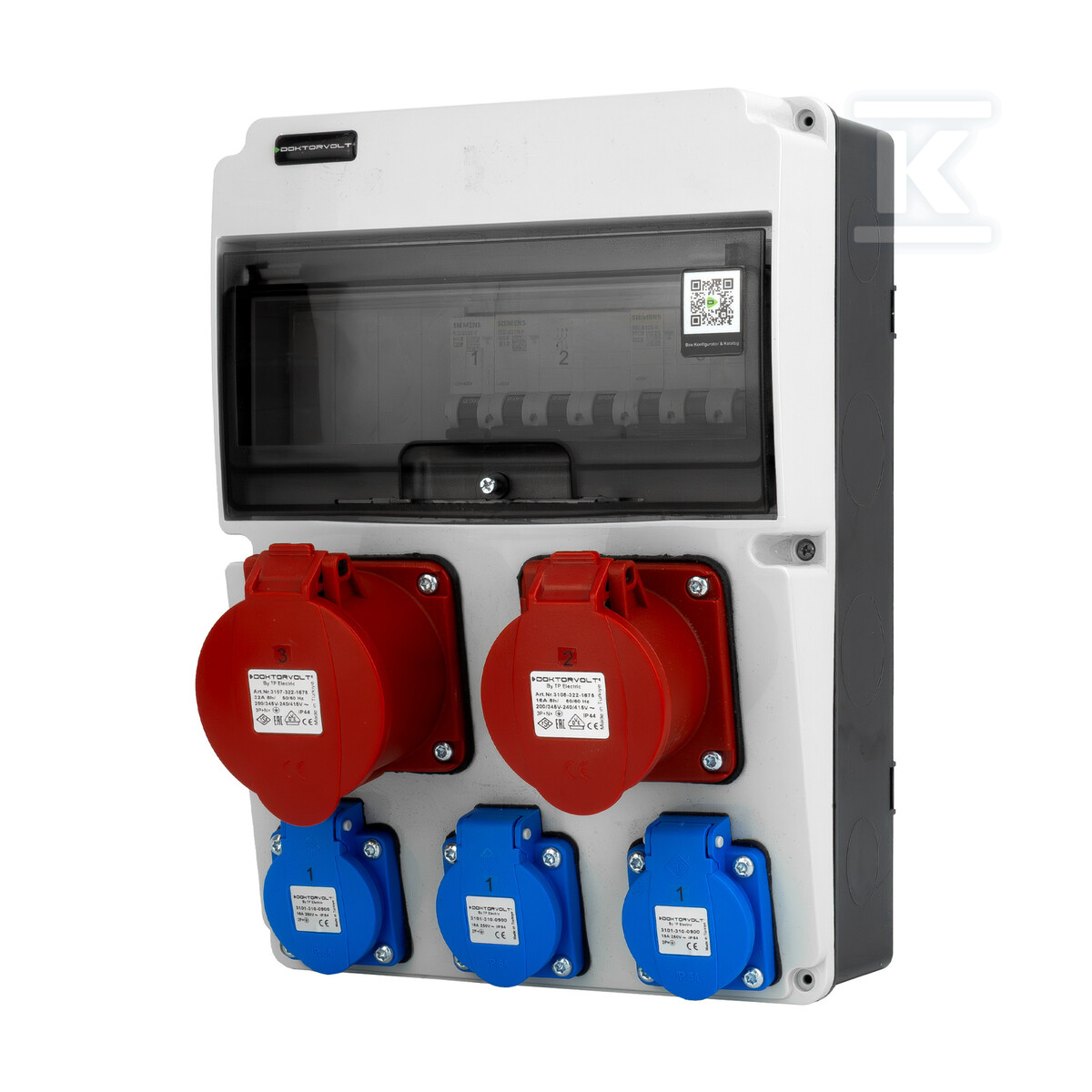

Építési elosztó JUN-S 32A/16A 3x230V Schuko, Siemens biztosítékokkal, Doktorvolt DV-5565-D

Kompaktos tápellátás az építkezésen, a műhelyben és a kertben

A Doktorvolt JUN sorozatú elosztó πίνακα egy készen állt használatra tervezett elektromos energiaelosztó eszköz, amely egy tartós ABS műanyag házba van zárva. Egyetlen kompakt készletben a felhasználó akár öt különböző típusú csatlakozót is kap - a népszerű egyfázisú Schuko csatlakozóktól, a CEE 16A erősáramú csatlakozóig, egészen a nagy építési gépek táplálására alkalmas, leghatékonyabb CEE 32A csatlakozóig. Ez a megoldás megszünteti a telepítés további elemekkel történő bővítésének szükségességét, és egyszerű módon lehetővé teszi a tápellátási pont megszervezését bármely helyen.

A 223 × 310 × 112 mm méretű háznak köszönhetően az elosztó még szűk helyeken is elfér - falvédő réseken, az építkezés sarkain vagy egy furgon csomagtartójában. A szürke-fekete szín pedig praktikus a használat szempontjából: a szennyeződések kevésbé látszódnak, mint a világos házak esetén.

Siemens komponensek és átgondolt csatlakozó-konfiguráció

Az egyes áramkörök védelmét elismert Siemens áramvédő kapcsolók vállalják a felelősséget - ezek nem helyettesítők, sem olcsóbb megfelelő termékek. Konkrétan itt talál:

• B25A 3P 6kA kapcsoló - a CEE 32A erősáramú csatlakozó áramkörét védi,
• B10A 3P 10kA kapcsoló - a CEE 16A erősáramú csatlakozó áramkörét védi,
• C20A 1P 10kA kapcsoló - a három Schuko csatlakozóból álló csoportot védi.

A B karakterisztika jól alkalmazkodik a rezisztív terhelésekhez (világítás, fűtőtestek), míg a C karakterisztika ellenáll a mérsékelt indulási áramoknak - hasznos a motoros eszközöknél. Ennek köszönhetően az elosztó nem reagál hibásan egy betonozógép vagy egy kompresszor indítására, hanem hatékonyan leváltja a tápellátást rövidzárlat vagy túlterhelés esetén.

A ház 11 modul helyét biztosítja, amelyek egyetlen sorba vannak elrendezve. Minden modult egy ellenőrzőablak takar - ez a megoldás gyors hozzáférést tesz lehetővé az eszközökhöz az egész elosztó szétszerelése nélkül, miközben megvéd a feszültség alatt álló elemek véletlen érintésétől.

IP44 védelem és biztonsági normák

Az IP44 védelemsségi fokozat a por elleni védelemről (objektumok >1 mm) és a minden irányból érkező fröccsenő víz elleni ellenállásról tájékoztat - elegendő egy nyílt építkezésen vagy a kert öntözése során végzett munkához. Maga a ház IP66 fokozatú, ami extra védőréteget jelent a belső elektronika számára.

A gyártó a teljes eszköz 55 A néves áramát és a ≤6 kA szerződött rövidzáram áramát deklarálja. A névleges frekvencia a standard 50 Hz, a csatlakozók által kezelt üzemi feszültség pedig 230 V / 400 V.

Az elosztó megfelel az IEC 61439 normának, amely az gyári szerelésű elosztók követelményeit határozza meg. A gyártás a TÜV SÜD által certifikált rendszerben történik, a Doktorvolt cég pedig az ISO 9001:2015 minőségirányítási rendszer alapján működik. Minden egyes eszköz egyéni minőségellenőrészen megy keresztül, és teszeredményeket igazoló tanúsítványt kap.

Gyári szerelt kábelezés

A belső kapcsolatokat fixen szerelt H07V-K vezetőkkel biztosítják - ezek egyutas szálú vezetők, amelyek keresztmetszete az egyes áramkörök terhelhetőségéhez van igazítva. A védővezetékek (PE) sárga-zöld, a semleges vezetők (N) kék, a fázisvezetékek pedig fekete szigeteléssel rendelkeznek. Az egészet már gyárilag megvezették és csatlakoztatták - az elosztó a tápellátó kábel csatlakoztatása után azonnal használatra kész. Nem szükséges további eszközöket vásárolni vagy extra kálozást végezni.
