Építési elosztó TD-S 16A 2x230V Mennekes aljzatok Doktorvolt 6961 DV-6961-F

Kész megoldás az építkezéseken és a terepen történő tápellátáshoz

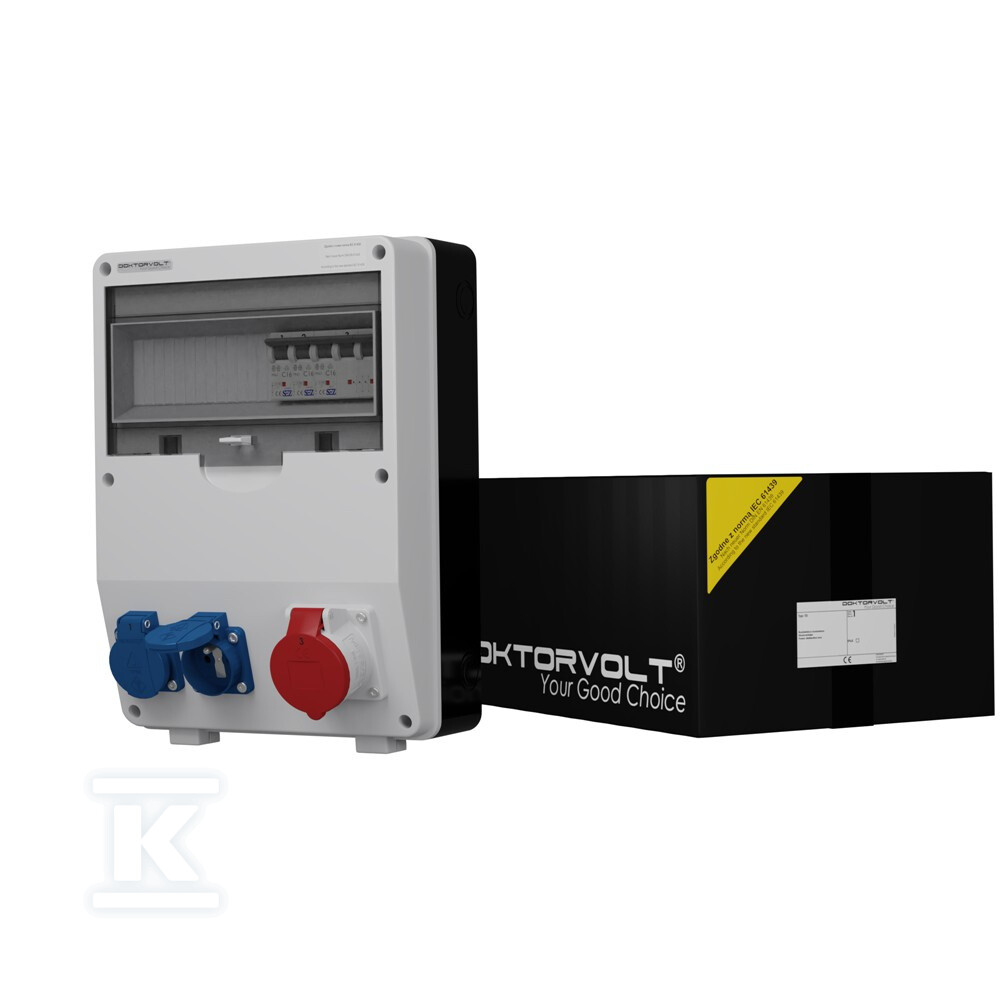

A TD-S építkezési elosztó egy komplett tápellátó állomás, amely egy kompakt, falra szerelhető buraton belül helyezkedik el, 360 × 250 × 185 mm méretben. Két egyfázisú 230 V / 16 A csatlakozóval (francia rendszer földelési tűvel) és egy háromfázisú 400 V / 16 A ipari csatlakozóval rendelkezik - mindegyik IP44 védelem mellett, ami lehetővé teszi a biztonságos munkavégzést kültéren, akár eső vagy poros környezet esetén is.

A ház technopolimerről, az ajtó polikarbonátról, a tömítés pedig EPDM gumóról készült - az ütésállóságot és az időjárási körülményeknek való ellenállást biztosító anyagkombináció. Az előlap szürke, RAL 7035 színű, a hátlap pedig fekete. A rozsdamentes acélból készült rögzítőcsavarok és a mellékelt PG-16 menetsilincs memudahkan a helyszíni telepítést.

Védelem és berendezések a házon belül

Minden csatlakozó saját áramvédelmi eszközzel rendelkezik: C16 kioldókapcsokkal 10 kA rövidzáramtűréssel.

Két egypólusú kapcsoló védi a 230 V-os csatlakozókat, egy hárompólusú pedig a háromfázisú csatlakozót. A 3F + N + PE /12 mm² sín biztosítja a helyes kapcsolatokat a berendezések és a tápellátás között.

Erő és egyfázisú csatlakozók

A piros házú erőcsatlakozó egy ipari termék, Typ 1385, ötpólusú (3P + N + PE), amelyet nagy teljesítményű eszközök tápellátására terveztek. Az egyfázisú csatlakozók a francia típusú (Typ E) rendszert használják központi földelési tűvel - amely az építési elektromos kéziszerszámok népszerű szabványa.

Szabványok megfelelősége és tanúsítványok

A ház megfelel a CE, CEI-23-48/49 és az IEC 670 követelményeknek. Az áramvédő kapcsolók az EN60898 és az EN60947-2 sorozatú szabványok szerint tanúsítottak, EFS, EFC és VDE jelölésekkel igazolva. A gyártó az ISO 9001:2015 szerinti TÜV SÜD által tanúsított minőségirányítási rendszert vezetett be.

A teljes rendszer névleges áramfelvétele 48 A, üzemi feszültsége 230/400 V /50 Hz AC. A 0,9 értékű RDF tényező a standard hőmérsékleti körülmények közötti megengedett folyamatos terhelésre utal.

Az elosztó készen érkezik a csatlakozáshoz - elég a tápvezetékeket a PG-16 menetsilincsán keresztül a főelosztóhoz vagy az építkezési táblához juttatni.
