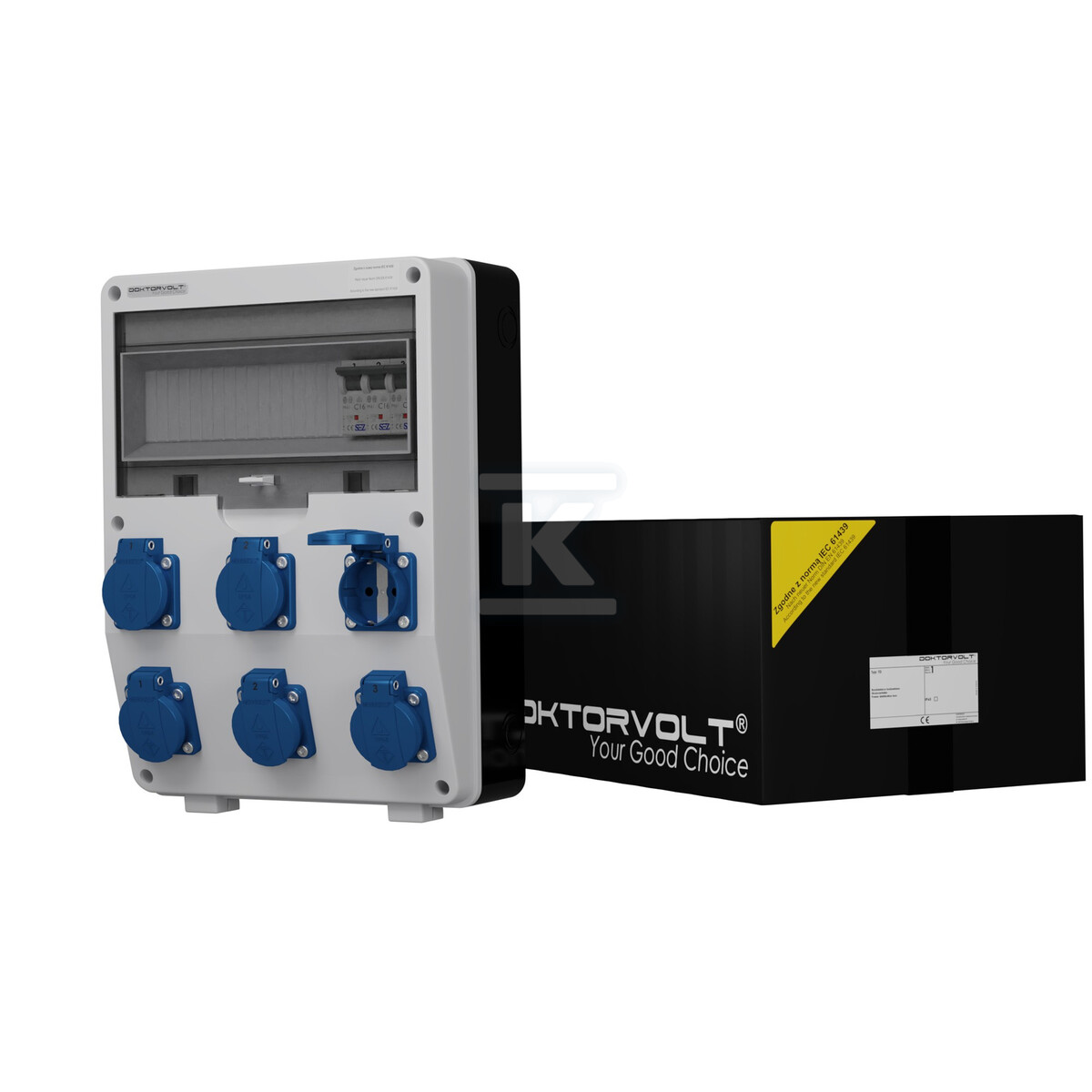

Építési elosztó TD-S 6x230V Schuko aljzatok Mennekes Doktorvolt DV-0588-D

Kompaktos építési elosztó hat Schuko csatlakozóval

A TD-S építési elosztó egy csatlakozásra készen álló eszköz, amelyet ideiglenes tápellátásra terveztek építési helyeken, műhelyekben, garázsokban, valamint útépítési munkák és kültéri rendezvények során. Hat darab, a német Schuko rendszeren alapuló 230 V / 16 A egyfázisú csatlakozóval van felszerelve - így egyszerre hat eszközt vagy szerszámot tud táplálni, ami praktikus energiaelosztási pontot tesz lehetővé olyan helyeken, ahol nincs állandó elektromos hálózat.

Tok és üzemi feltételek

A tok technopolimból készült - egy ütésálló és az időjárásnak ellenálló anyagból. Az előlap szürke színű, RAL 7035, a hátlap fekete. Az ajtó polikarbonatból készült, az EPDM gumatömítés pedig tartós szigetelést biztosít a változó időjárási körülmények között. A rozsdamentes acélból készült szerelési csavarok plusz védelmet nyújtanak a korrózió ellen.

Az IP54 védelmi osztály portörlésnek való ellenállást és minden irányból érkező vízsugár ellen védelmet jelent - így az elosztó mind zárt terekben, mind a esőnek vagy pornak kitett nyílt építési helyeken megállja a helyét. A tok méretei 360 × 250 × 185 mm, a tok névleges feszültsége pedig 1000 V. A készlet tartalmaz egy PG-16 menetes kábelcsatlakozót is a tápkábel bevezetéséhez.

Üzemi paraméterek: névleges áram 48 A, névleges feszültség 230 V / 50 Hz AC, rövidzárlási áramfelbontási képesség ≤ 10 kA, RDF mutató 0,9.

Csatlakozók és moduláris eszközök

Mind a hat darab, IP54 kivitelű 230 V / 16 A csatlakozót (2P+E Schuko) egy különálló C16 1P 10 kA automata védi - három automata felel a csatlakozók két-két csoportjáért. Ez a megoldás lehetővé teszi a különálló csatlakozók áramkörének elkülönítését: egy eszköz meghibásodása nem okozza a többi öt tápellátásának elvesztését.

A tok belsejébe egy TH/TS 35 sín került, amely lehetővé teszi a további moduláris elemekkel történő bővítést. A kábelezés 2,5 mm² keresztmetszetű H07V-K vezetékből készült sárga-zöld (védelmi), fekete (fázis) és kék (semleges) színekben. A sín rögzítéséhez CLIPFIX 35-5 végtartók használatosak.

A tok 12 modulónak ad helyet, amelyek egyetlen sorba vannak elhelyezve - ez a konfiguráció tartalék helyet biztosít a rendszer további eszközökkel történő bővítéséhez.

Megfelelőség és tanúsítványok

Az elosztó megfelel az európai normáknak, amelyeket CE tanúsítvány igazol, valamint a CEI-23-48/49 és az elosztótokokra vonatkozó IEC 670 normáknak. Az automata az IEC 61008-1, EN 61008-1 és PN-EN-61008-1 szabványok szerint minősültek, VDE homologálással. A gyártó - Doktorvolt - a TÜV SÜD által, az ISO 9001:2015 szabvány alapján tanúsított minőségirányítási rendszerben dolgozik, az elosztó felépítése pedig az IEC 61439 sorozat szabványa szerinti kábelezési elrendezésnek megfelel.
