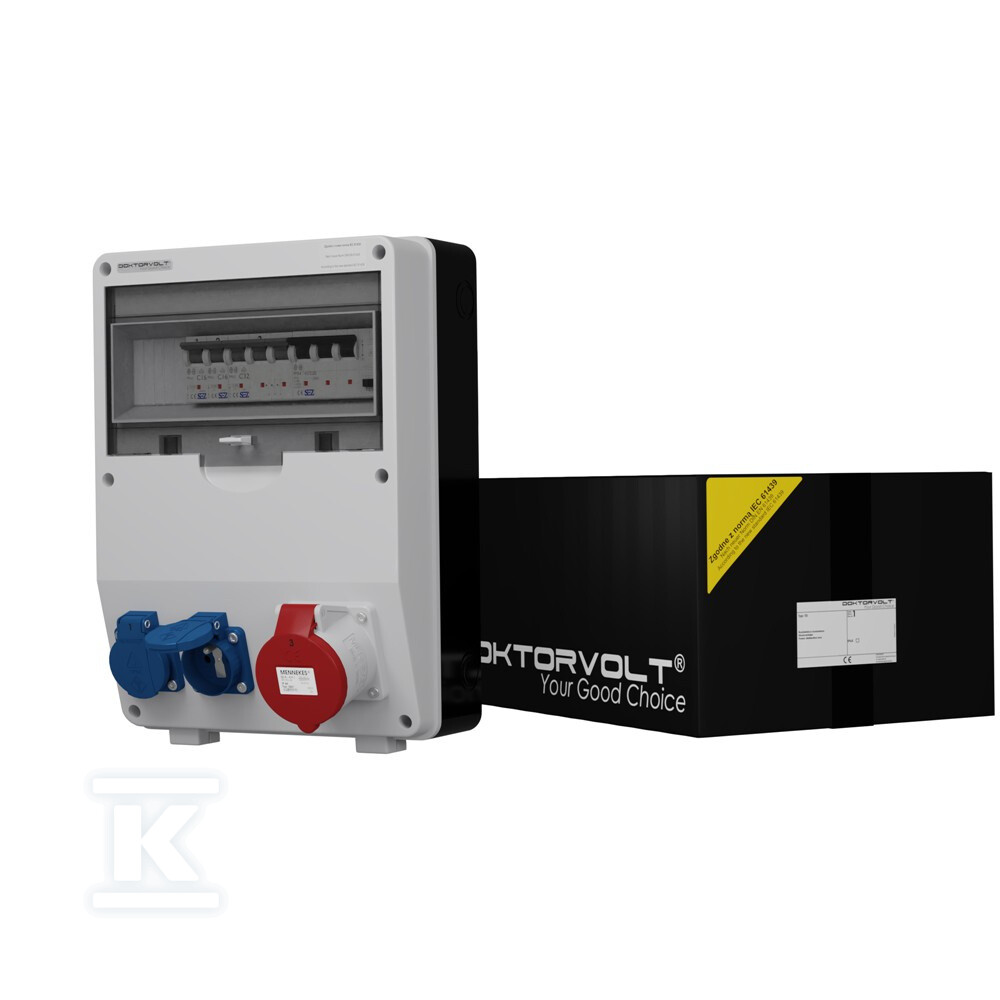

Építési elosztó TD-S/FI 32A 2x230V Mennekes csatlakozóalvassal, Doktorvolt 6930 DV-6930-F

Ideiglenes tápellátás az építkezésen

A TD-S/FI építkezési elosztó egy komplett megoldás az elektromos energia elosztásához az építkezéseken, útépítéseken és ipari üzemekben. A védelem nélküli egyszerű elosztókkal ellentétben ez a modell teljes áramvédelmet és áramvédelmet kínál – egyetlen készüléket elég csatlakoztatni a hálózathoz, és azonnal három készen álló áramkör áll rendelkezésre a munkához.

A technopolimer hátlap (fekete) és a szürke RAL 7035 (első lap) burkolat biztosítja az időjárás elleni ellenállást és a mechanikai sérülések elleni védelmet. Az IP44 védelem jelentős mértékű portéglaságot és a vízsugár elleni védelmet – elegendő a nyílt terepen történő használathoz, de nem teszi ellenállóvá a közvetlen vízsugárral való szemben karşılaşást.

Csatlakozók és munkakörök

Az elosztó két 230V/16A egyfázisú csatlakozóval (francia rendszer földzési dugónnal) és egy 400V/32A ötpólusú ipari csatlakozóval van felszerelve – lehetővé téve nehéz ipari gépek, például hegesztők, háromfázisú betonozógépek vagy kompresszorok csatlakoztatását.

Minden csatlakozó saját áramvédelmet rendelkezik:

• 230V csatlakozók → C16 1P 10kA (két kioldó)
• Ipari csatlakozó → C32 3P 10kA

Ennek köszönhetően egy fogyasztó meghibásodása nem okoz áramszünetet a többi áramkörben – ez alapvető előny az egyetlen főkioldós elosztókkal szemben.

Áramütés elleni védelem

A személyek biztonságáért a A típusú áramvédő kapcsoló, 40A/30mA felel – ez az elem minden építkezésen kötelező a munkavédelmi előírások szerint. Felérzéki a szivárgási áramot és azonnal leváltja a tápellátást. A 30mA érték magas érzékenységet jelent – ugyanolyan, mint a házi biztosítéktáblákban.

A ház 12 modul számára biztosít egyetlen TH35 sín mentén. A gyártó a teljes kátozásról H07V-K keresztmetszetű, 2,5-6 mm² vastagságú vezetékekkel gondoskodott (különböző színek a fázisnak, a nulla vezetéknek és a földelésnek) – ezek már be vannak húzva és készen állnak a csatlakoztatásra.

Szerelés és tanúsítás

A felületi szerelés lehetővé teszi az elosztó gyors felfüggesztését falra vagy csatlakozó oszlopra. A készlet tartalmazza:

• Szerelési csavarokat kupakokkal,
• PG-16 menetes kábelátvezető,
• Sín végfogókat.

A gyártó a burkolat névleges feszültségét 1000V-ig deklarálja, ami biztonsági margót biztosít a standard építkezési hálózatoknál. Az elosztó megfelel a CE, IEC 61439 normáknak, a gyártási folyamat pedig tanúsított minőségirányítási rendszerben (ISO 9001:2015) valósul meg.
