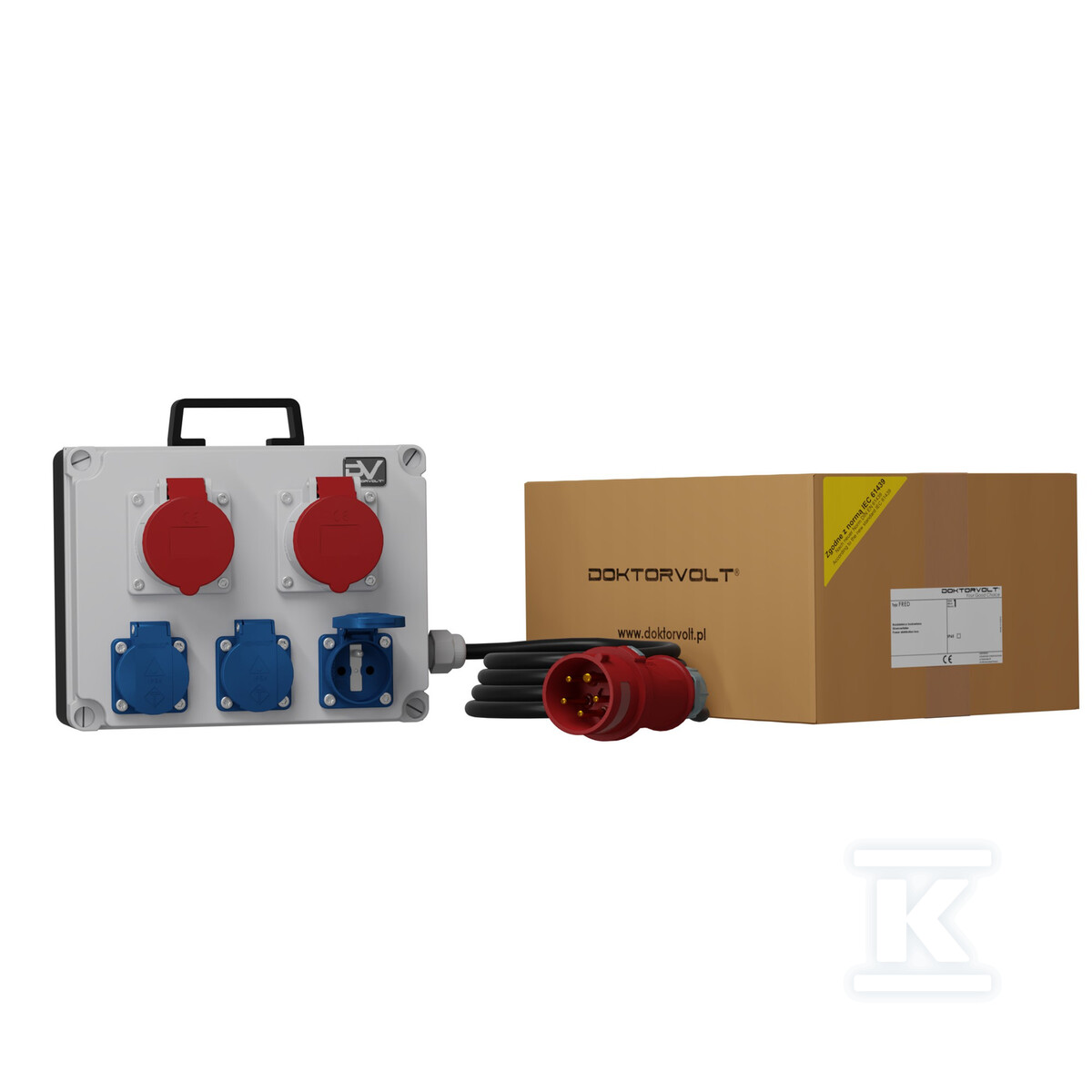

Építési elosztó kábellel, FRED 2x16A 3x230V Mennekes csatlakozóalvásokkal, Doktorvolt® 6787 DV-6787-F

Mobil áramellátás az építőtelepen és a szabadban

Doktorvolt® sorozat FRED építőipari elosztódoboz egy kompakt elosztóberendezés, amelyet ideiglenes áramellátásra terveztek olyan helyeken, ahol nincs állandó elektromos infrastruktúra. A 245 × 195 × 95 mm méretű ház minden szükséges elemet egyetlen felületre szerelhető dobozban tartalmaz - így az elosztódoboz kevés helyet foglal és könnyen szállítható az egyes munkahelyek között.

Az elülső lemez szürke színű RAL 7035 színben jól illeszkedik az építőtelepi és ipari területek tipikus felszereléséhez. A hátsó lemez fekete színű, ami tovább elfedi az esetleges szennyeződéseket, amelyek a használat során keletkeznek.

Aljzatok, belső vezetékezés és üzemkészség

Az elosztódobozban három darab egyfázisú 230 V / 16 A kék színű aljzat található - ez a francia E típusú rendszer, amely Európában széles körben elterjedt. Kiegészítésként két darab 400 V / 16 A piros házú háromfázisú erősáramú aljzat (1385-ös típus) szolgál, amelyek lehetővé teszik elektromos kéziszerszámok és gépek csatlakoztatását, amelyek erősáramú tápellátást igényelnek - például betonkeverők, hegesztőgépek vagy kompresszorok.

Az összes aljzat IP44 védettségi osztályú, ami védelmet jelent >1 mm-es tárgyak ellen és a bármely irányból érkező vízfröccsenés ellen. A ház maga IP65 szabvány szerint készült, vagyis porálló és ellenáll a vízsugárnak - ez hasznos a kültéri munkáknál.

Az elosztódoboz belseje gyárilag H07V-K vezérlőhuzalokkal van bekötve 2,5 mm² keresztmetszettel: sárga-zöld (védő-), fekete (fázis-) és kék (nulla-) vezetékkel. A csatlakozóvezeték maximális keresztmetszete 16 mm², ami mozgásteret biztosít még vastagabb elosztókábelek csatlakoztatásához is.

A mellékelt H07RN-F 5 × 2,5 mm² keresztmetszetű csatlakozókábel (hossza körülbelül 70 cm) egy masszív 16A 400V 5P 6h IP44 ipari csatlakozódugóban végződik. Az elosztódoboz a tápforráshoz való csatlakoztatás után azonnal üzemkész - további szerelést vagy konfigurálást nem igényel. A csomagban egy PG-16 kábelátvezető is található, amely lehetővé teszi a vezetékek tömített bevezetését.

Gyakorlati alkalmazások

A berendezés minden olyan helyen beválik, ahol ideiglenes áramellátásra van szükség:

• építőtelepen és útépítési munkáknál,
• ipari üzemek karbantartása vagy meghibásodás esetén,
• műhelyekben és garázsokban, ahol erősáramú aljzatokra van szükség,
• szabadtéri rendezvények szervezésénél és zöldterületek áramellátásánál,
• családi ház önálló építése során.

Az 0,8 értékű RDF paraméter a folyamatos teljesítmény és a névleges teljesítmény arányát jelzi - a berendezés hosszabb ideig a névleges teljesítmény 80%-ával terhelhető, ami fontos a folyamatos üzemmódban működő berendezések táplálásánál.

Kivitelezési minőség és tanúsítványok

A gyártó TÜV SÜD által tanúsított minőségirányítási rendszert vezetett be az ISO 9001:2015 szabvány szerint. Az elosztódoboz megfelel a CE irányelv követelményeinek és az IEC 61439 szabványnak, amely a gyárilag összeszerelt elosztódobozok konstrukciós és vizsgálati feltételeit határozza meg. Ez megerősíti, hogy a berendezés a értékesítésre való engedélyezés előtt megfelelő biztonsági teszteken esett át.
