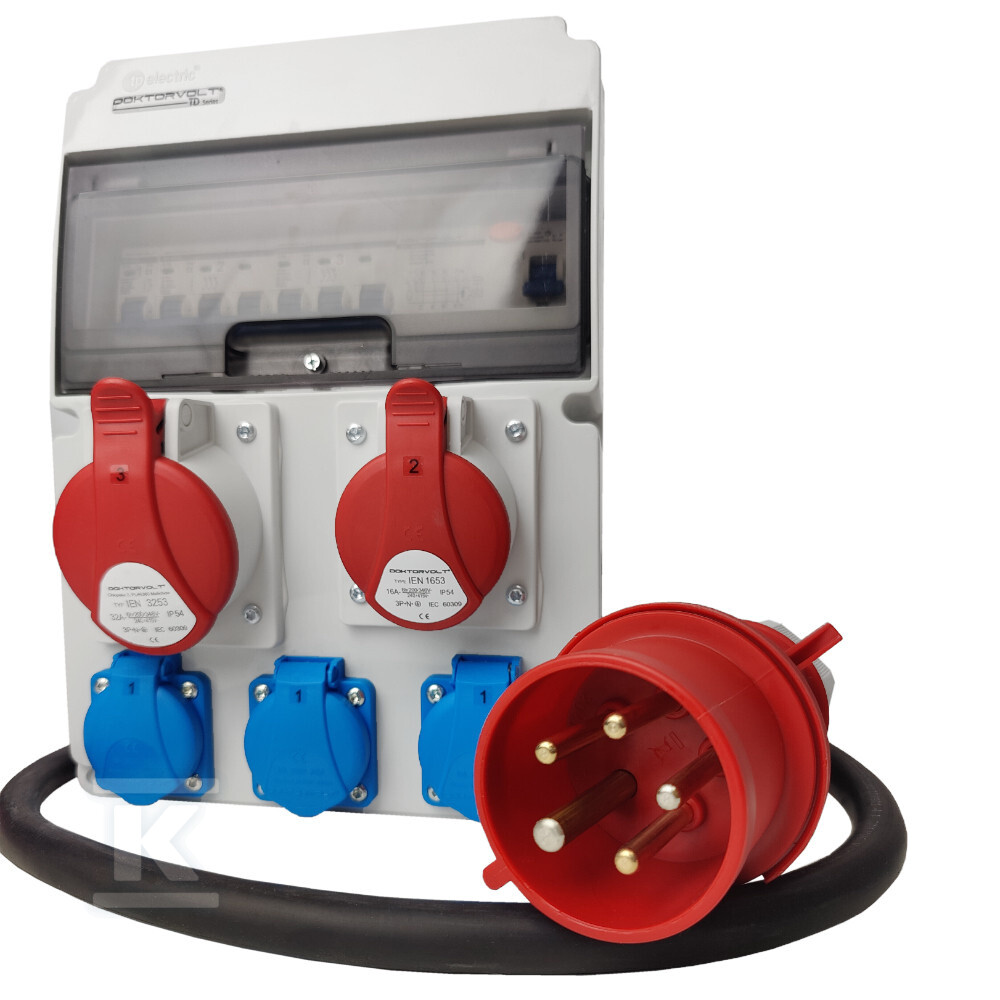

Építési elosztó láda 16A 32A kábellel, 3x 230V Doktorvolt DV-0287-F JUN-S/FI védelemmel

Ideális ideiglenes tápellátás építkezési helyeken és műhelyekben

A JUN-S/FI sorozatú építkezési elosztórendszer teljes körű megoldást nyújt az elektromos energiaelosztásra olyan helyeken, ahol a fix telepítés hiánya nem teszi lehetővé a berendezések normál csatlakozását. Kiváló választás építkezési helyeken, műhelyekben, raktárakban és felújítási munkálatok során is – mindenhol, ahol biztonságos, hordozható tápellátásra van szükség.

A műanyagból készült ház állandó, de felő wallra szerelhető kialakítással rendelkezik – elég rögzíteni egy falra vagy elhelyezni egy kényelmes helyen, majd csatlakoztatni a hálózatra a mellékelt, 5×4 mm² keresztmetszetű és körülbelül 1 méter hosszú H07RN-F kábel segítségével. A 32A 5P 400V IP44 paraméterű QUICK-CONNECT Bals csatlakozó dugó gyors kapcsolódást tesz lehetővé a háromfázisú hálózathoz.

Csatlakozóalapzatok és lehetőségek

Az eszköz akár öt csatlakozóalapzatot is kínál különböző paraméterekkel:

• 3 egyfázisú csatlakozóalapzat – mindegyik 230V feszültséggel, 16A árammal, földzős csatlakozással (1P+N+PE) és IP54 tömítéssel
• 1 háromfázisú erősáramú csatlakozóalapzat – 16A 400V IP54
• 1 háromfázisú erősáramú csatlakozóalapzat – 32A 400V IP54

Ez a konfiguráció lehetővé teszi egyszerre mind az apró elektromos kéziszerszámok (fúrógépek, köszörűk, hőcsökkentők), mind a nagyobb, háromfázisú tápellátást igénylő építkezési gépek (pl. betonozók, hegesztők vagy kompresszorok) táplálását. A 0,7 értékű RDF mutató a névleges áramhoz viszonyított megengedett folyamatos terhelést jelzi.

Biztonság és felhasználói védelem

Az áramütés elleni védelmet a 40A / 30mA / 4P paraméterű A típusú áramvédő kapcsoló (FI) biztosítja. Ez érzékeli az áramkülönbséget a fázisvezetők és a semleges vezetők között, és azonnal megszakítja a tápellátást szigetelési hiba esetén – ez az alapvető védelem minden építkezési helyen.

Minden csatlakozóalapzat rendelkezik saját áramvédővel:

Alapzat	Védelem
230V alapzatok	C16A kioldókapcsoló, egypólusú
16A erősáramú alapzat	C16A kioldókapcsoló, hárompólusú
32A erősáramú alapzat	C32A kioldókapcsoló, hárompólusú

Az összes kioldókapcsoló 6 kA rövidzáram-tűréssel rendelkezik, ami azt jelenti, hogy még teljes terhelés mellett is biztonságosan megszakítják a rövidzáram áramát.

A ház védelemsszálla IP44 – ez véd a 1 mm feletti szilárd testektől és a minden irányból érkező vízsugártól. Maguk az alapzatok magasabb, IP54 fokozatú védelemmel rendelkeznek a tömített fedélkonstrukció köszönhetően.

Működési paraméterek és környezeti feltételek

Az elosztórendszer -25°C és +50°C közötti hőmérsékleten működik, így mind a fűtetlen építkezési helyeken történő téli használatra, mind a nyári körülményekre alkalmas. A ház méretei 223 × 310 × 112 mm – egy kompakt test, amely egyetlen modulsorba (12 modul) fér bele. A PG21 és PG29 membránok lehetővé teszik további vezetők vagy menetsőcsatlakozók bevezetését.

A gyártás a TÜV SÜD által certifikált rendszer felügyelete alatt történik, és minden egyes készülék a tesztelés után egyedi, az IEC 61439 szabványnak megfelelő megfelelőségi tanúsítványt kap. A gyártó – Doktorvolt – 2013 óta működik, és az építkezési elosztórendszerek specialista.
