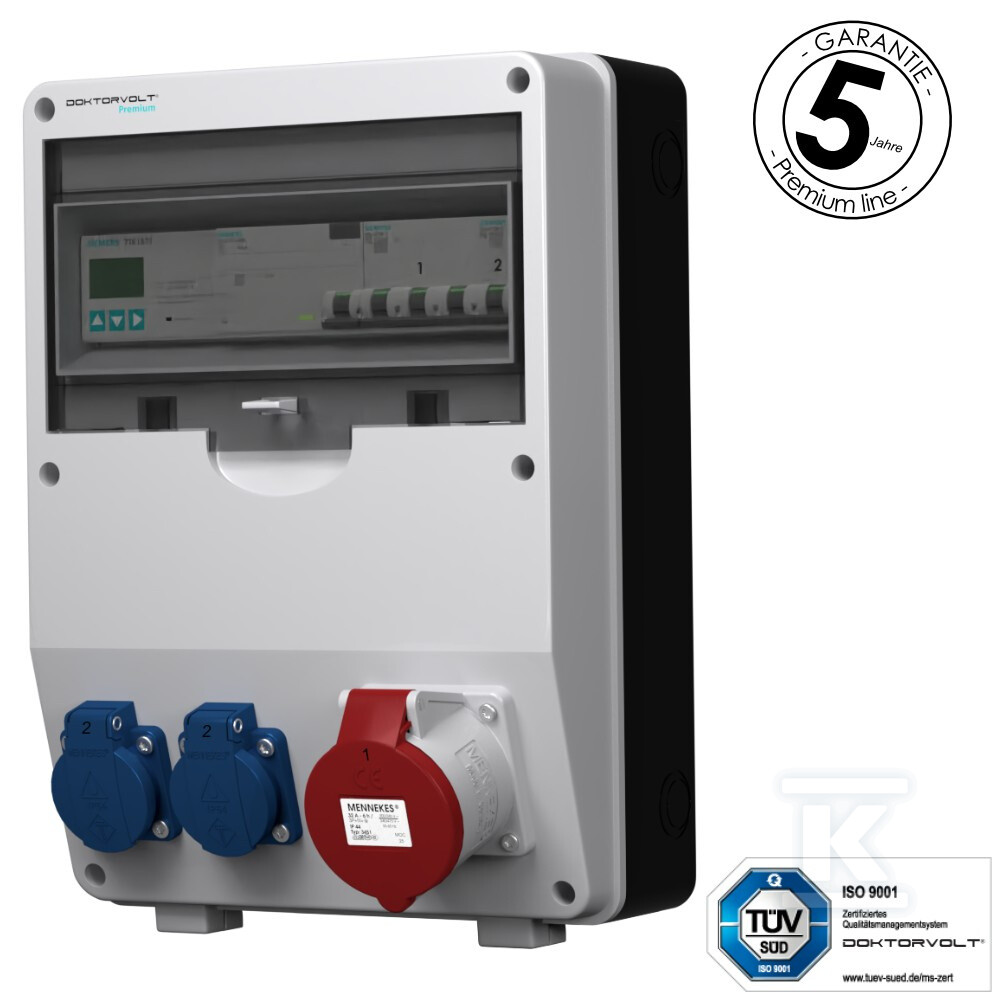

Építési elosztó órával, 3F Siemens pTD-S/FI 32A 2x230V Mennekes Schuko csatlakozóval, Doktorvolt 4807 DV-4807-D

Teljes megoldás az építkezések és ipari rendszerek számára

A Doktorvolt PREMIUM pTD-S/FI sorozatú építkezési elosztó πίνακα egy készen álló elosztó berendezés, amely minden szükséges védelmi és mérő elemmel van felszerelve. A beépített, MID tanúsítvánnyal rendelkező háromfázisú Siemens SENTRON PAC1600 energiamérő lehetővé teszi az energiafelhasználás precíz monitorozását – ami hasznos mind az energiaellátóval történő elszámolás során, mind a működési költségek ellenőrzése esetén nagy építkezéseken vagy kültéri rendezvényeken.

A 360 × 260 × 125 mm méretű ház egy sor modulokat (12 modul) foglal helyet, és fel van készítve felületi szerelésre. Az időjárásálló technopolimer kivitel biztosítja, hogy az elosztó tábla megfeleljen mind a beltéri, mind a szabadnapi használati feltételeknek – a eső vagy a por nem jelenti problémát az IP65 tömítési osztálynak köszönhetően. A szürke, RAL 7035 színű előlap jól illeszkedik a tipikus ipari környezetbe.

Csatlakozó berendezések és védelmi eszközök

A készülék tartalmazza:

• 2× Schuko Mennekes egyfázisú csatlakozó – német csatlakozó rendszer, feszültség 230V, áram 16A, tömítési osztály IP54
• 1× Mennekes Typ 3451 ipari csatlakozó – piros, feszültség 400V, áram 32A, tömítési osztály IP44

Minden csatlakozónak saját, Siemens márkájú áramvédelmi eszköz tartozik:

Csatlakozó	Védelem	Rövidzáram-kapacitás
Schuko (230V)	C16, egypólusú	10 kA
Ipari (400V)	C32, hárompólusú	6 kA

A haladó felhasználók értékelni fogják a háromfázisú sínvezetéket, amelynek fő vezető keresztmetszete 16mm², biztosítva a minimális feszültsésveszteséget még a névleges terhelés közelében is.

Használati biztonság

Az áramütés elleni védelmet egy Siemens (40A / 30mA / típus A / 3P+N) áramvédelmi kapcsoló (RCD) valósítja meg – amely megszünteti a közvetett érintés kockázatát még a csatlakoztatott eszköz szigetelési hibája esetén is.

A gyártás a TÜV SÜD által, a DIN EN ISO 9001:2015 szabvány alapján tanúsított minőségirányítási rendszerre alapozódik. Minden elosztó πίνακα elektromos ellenőrzésen megy keresztül mérési jegyzőkönyvvel a szállítás előtt – a telepítő egy azonnal csatlakoztatható, további ellenőrzést nem igényelő készüléket kap.

Gyakorlati alkalmazások

Ez a konfiguráció mindenhol megfelel, ahol energiafelhasználás-ellenőrzésre van szükség:

• Építkezések – egyfázisú elektromos kéziszerszámok a Schuko csatlakozókhoz + háromfázisú tápellátást igénylő ipari gépek
• Autószerők – emelők, hegesztők vagy kompresszorok csatlakoztatása az ipari csatlakozóhoz, miközben a kisebb műhelyszerszámok tápellátása is biztosított
• Kültéri rendezvények – a bérentelt generátorok vagy ideiglenes csatlakozók energiafelhasználásának monitorozása
• Önálló házépítés – az elhasznált elektromos energia elszámolásának lehetősége

A készlet tartalmaz szerelési csavarokat kupakokkal, valamint egy PG-16 kábelcsatlakozót, amely lehetővé teszi a tápellátó kábel közvetlen bevezetését a csomagolás után.
