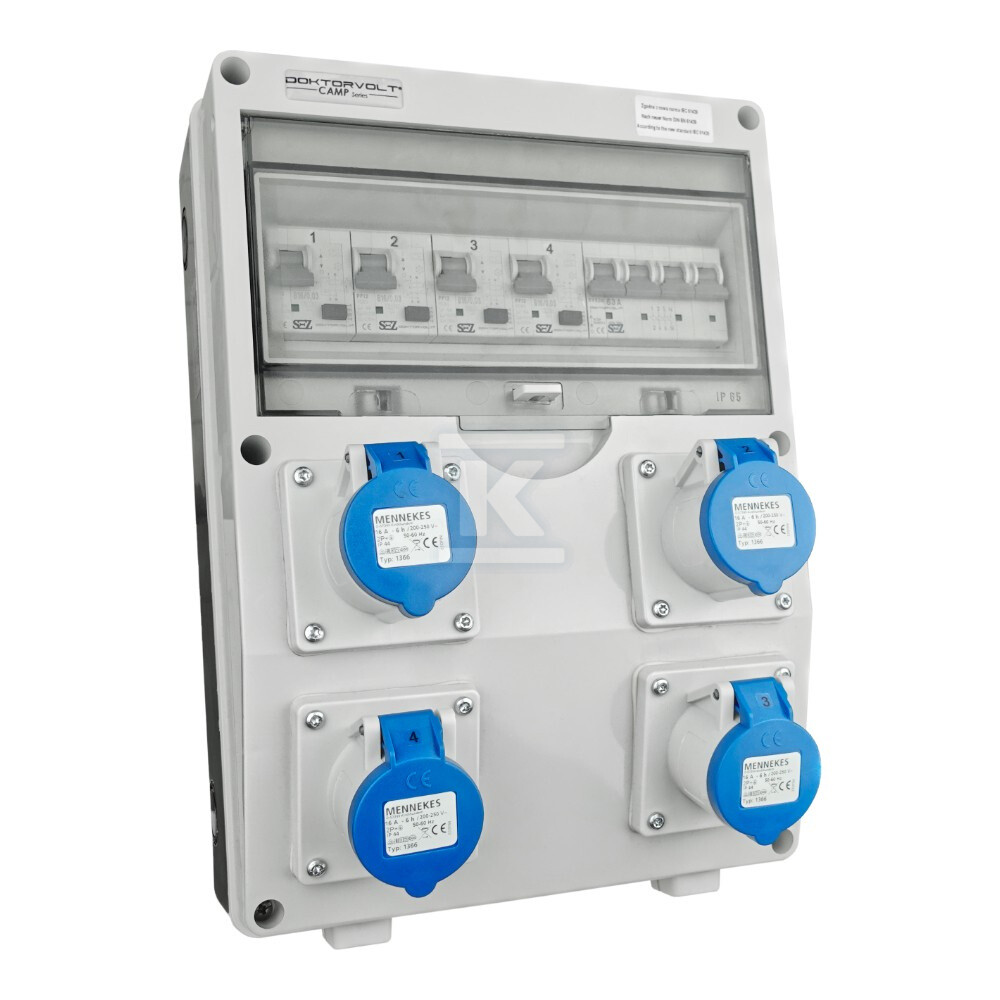

Építési kemping elosztórendszer TD-S/FI 4x230 Mennekes 7921 aljzatokkal DV-7921

Hordozható tápellátás építkezési helyeken, terepen és kempingekben

A TD-S/FI kempingelosztó egy komplett megoldás az elektromos energia ideiglenes elosztásához olyan helyeken, ahol nincs állandó infrastruktúra. Négy Mennekes ipari csatlakozóval van felszerelve, amelyek 230V feszültségűek és terméknévleges áramfelvétele 16A csatlakozónként, így lehetővé teszi több eszköz egyidejű táplálását – az elektromos kéziszerszámoktól kezdve a munkavégzésről a világításig. A 360 × 250 × 185 mm méretű fel上也 szerelhető ház egyetlen modulsorba (12 modul) van tervezve, így az egység kompakt formát megőriz, és nem okoz gondot a szállítás során.

A technopolimér alapú felépítés polikarbonát ajtóval megfelelő merevséget biztosít a viszonylag kis tömeg mellett. A frontpanel semleges szürke, a RAL 7035 színnek megfelelő – jól látható és felismerhető az építkezésen. A hátlap fekete. Az EPDM gumatömítés és az IP44 védelem azt jelenti, hogy az elosztó bírja a külső körülményeknek jellemző terhelést: a port és a vízcseppeket. A szerelési csavarok rozsdamentes acélból készültek.

Védelem és belső apparátura

Minden csatlakozót egy dedikált áramvédő kapcsoló (RCBO) véd, amely túláramvédelmi funkcióval is rendelkezik – RCBO B16A 30mA típus A, kétpólusú, 10 kA rövidzárlási áramfelvétellel. Ez az apparátus két funkciót teljesít egyidejűleg: védi a kör túlterhelésétől (túláramvédelmi funkció) és reagál a szivárgási áramra is (közvetett érintés elleni védelem). A Típus A azt jelenti, hogy képes mind szinus, mind pulzáló DC áramok felismerésére – ami fontos az elektronikus eszközök táplálása esetén.

A fő áramkör szigeteléséért egy 63A névleges áramú SEZ leválasztó kapcsoló felel 3+N pólusos konfigurációban. Ez lehetővé teszi az összes munkásvezető és a semleges vezeték biztonságos leválasztását a karbantartási munkák előtt.

A kábelezés H07V-K tömörvezetékekből készült: munkásvezetékek 2,5 mm² (fekete és kék), valamint egy vastagabb, kék színű semleges vezeték 6 mm² – a megfelelő áramfelvételi képesség biztosítása érdekében a 32A-ig terjedő összesített áramfelvétel mellett. A készlet tartalmaz egy PG-16 menetet a tápvezeték bevezetéséhez.

Tipikus telepítési helyek

Elsősorban építkezések – legyen szó családi házak építéséről vagy nagyobb útépítési beruházásokról. A Mennekes ipari csatlakozók lehetővé teszik a tipikus építési eszközök adapter nélkül történő csatlakoztatását. Autószerelő műhelyekben és garázsokban az elosztó a karbantartási munkák során osztópontként szolgál.

A második kulcsfontosságú alkalmazási terület a zöldterületek és a szabadtéri események – kempingek, fesztiválok, külső vásárok. Ilyen körülmények között számít a mobilitás (a fel上也 szerelés megkönnyíti a mozgatást), az állapot világításának egyértelmű jelezése, valamint az egész rendszer gyors leválasztási lehetősége a fő kapcsoló segítségével.

Normák, tanúsítványok és kivitelezési minőség

A ház megfelel az IEC 670 és a CEI-23-48/49 normáknak, ami megerősíti annak alkalmasságát az Európai Unió területén alkalmazható ideiglenes telepítésekhez. Az RCBO kapcsolók rendelkeznek a VDE tanúsítvánnyal, és megfelelnek a DIN EN 61 009-1 és a DIN EN 61 009-2-1 szabványoknak.

A gyártó – Doktorvolt – olyan minőségirányítási rendszert vezetett be, amely a TÜV SÜD által, az ISO 9001:2015 szabvány alapján igazolt. Ez a gyártási folyamat ismételhetőségét és minden kiszállított darab szigorú ellenőrzését jelenti a szállítás előtt.

Az elosztó 230V hálózati feszültség mellett és 50Hz frekvencián működik. Minden csatlakozó teljes terhelés mellett akár 32A-t is felvesz, rövidzárlási áramfelvétele (ICC) pedig elérheti a 10 kA értéket. A 0,6-os RDF коэффициент az építkezéseken jellemző szakaszos működést tükrözi – az eszköz nem tervezett folyamatos maximális terheléshez a nap 24 órájában.
