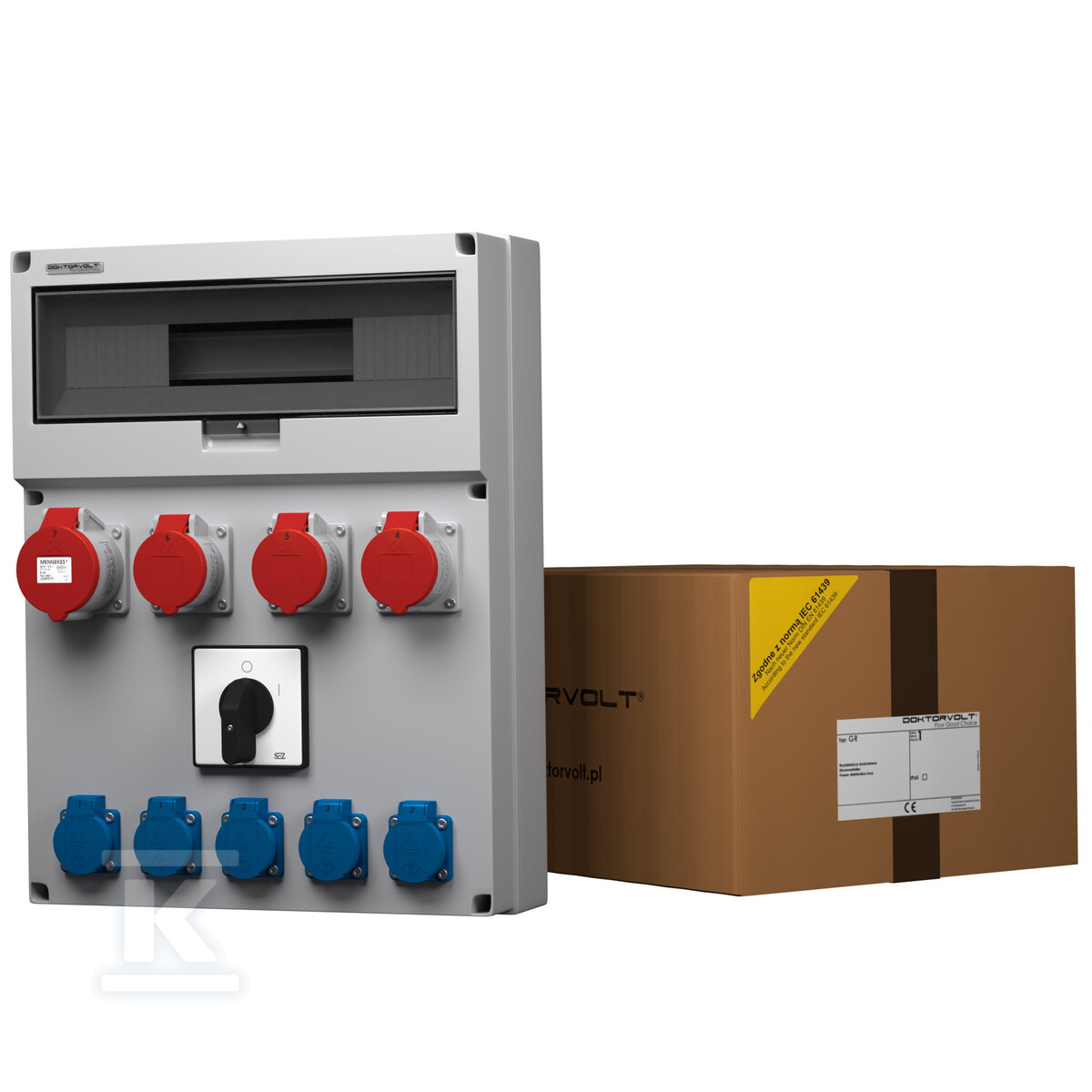

Építkezési elosztó GR 32A 3x16A 5x230V Schuko Mennekes Doktorvolt® 9061 kapcsolóval DV-9061-D

Teljes tápellátás az építkezéseken és a szabadban

A Doktorvolt sorozat GR típusú építkezési elosztóháza egy készen álló, munkára kész elosztó berendezés, amelyet ideiglenes tápellátásra terveztek építkezéseken, műhelyekben és ipari üzemekben. Egy technopolimer felőlező dobozban egy teljes csatlakozó-készlet található – egyetlen egyfázisú és többfázisú csatlakozóval – elég csak a tápvezetéket a PG-29 menetes kábelcsatlakozón keresztül csatlakoztatni, és a munka megkezdhető.

A 400 × 515 × 135 mm méretű ház 19 modul helyet biztosít egyetlen sorban. Az előlap szürke, a hátlap fekete – az egészet tartós technopolimerből gyártották, az ajtó polikarbonátból, az EPDM gumatömítés pedig az IP44 IP védettségi fokozatot biztosítja. A rozsdamentes acélból készült rögzítőcsavarok korrózióállóságot garantálnak, még a szabadban végzett munka során is.

Csatlakozók felszereltsége - CEE és Schuko áramcsatlakozók

A berendezésen négy CEE áramcsatlakozó található – egy piros 32A/400V/5P (típus 3451) és három piros 16A/400V/5P (típus 1385), mindegyik IP44 IP védettségi osztályú. Kiegészítést nyújtanak az öt egyfázisú 230V/16A Schuko (F típus) csatlakozó, amelyek IP54 osztályúak, tehát teljes védelmet nyújtanak a por és a vízsugarak ellen. Ennek köszönhetően az elosztó alkalmas mind a hordozható elektromos kéziszerszámok, mint a nagyobb teljesítményt igénylő építési gépek tápellátására is.

Alkalmazások és üzemi feltételek

Az eszköz az alábbiakhoz lett kifejlesztve:

• építkezések és útépítési munkák,
• ipari és kézműves üzemek,
• autószerők és garázsok,
• önálló építkezési beruházások,
• zöldterületek és szabadtéri rendezvények.

Az elosztó névleges áramfelvétele 63A, üzemi feszültsége pedig 230/400 V /50 Hz AC. A rövidzárlati áramfelvételi ellenállás ICC értéke ≤10 kA, az egyidejűségi tényező RDF pedig 0,6. A 0-1 állású kartás kapcsoló 500 V-ig terjedő üzemi feszültség mellett és 63 A-ig terjedő egyenáram mellett lehetővé teszi az egész egység kézi be- és kikapcsolását – a felirattal ellátott kapcsolókar megkönnyíti a kezelést akár munkavédelmi kesztyűben is.

Minőség és normák

A gyártó a TÜV SÜD által, az ISO 9001:2015 szabvány alapján tanúsított menedzsmentrendszert vezetett be. A konstrukció megfelel az IEC 61439 szabványnak, amit a CE jelölés igazol. A belső kábelezés H07V-K kábelekből készült, 2,5 mm² és 10 mm² közötti keresztmetszetekkel, egyértelmű színkódolással: a védővezető (sárga-zöld), a fázisvezető (fekete) és a semleges vezető (kék) számára.
