Építkezési elosztó TD-S 16A 2x230V Schuko Doktorvolt 6756 DV-6756-D

Teljesen bekáblázott építési elosztórendszer - készen a munkára az építési helyszínen

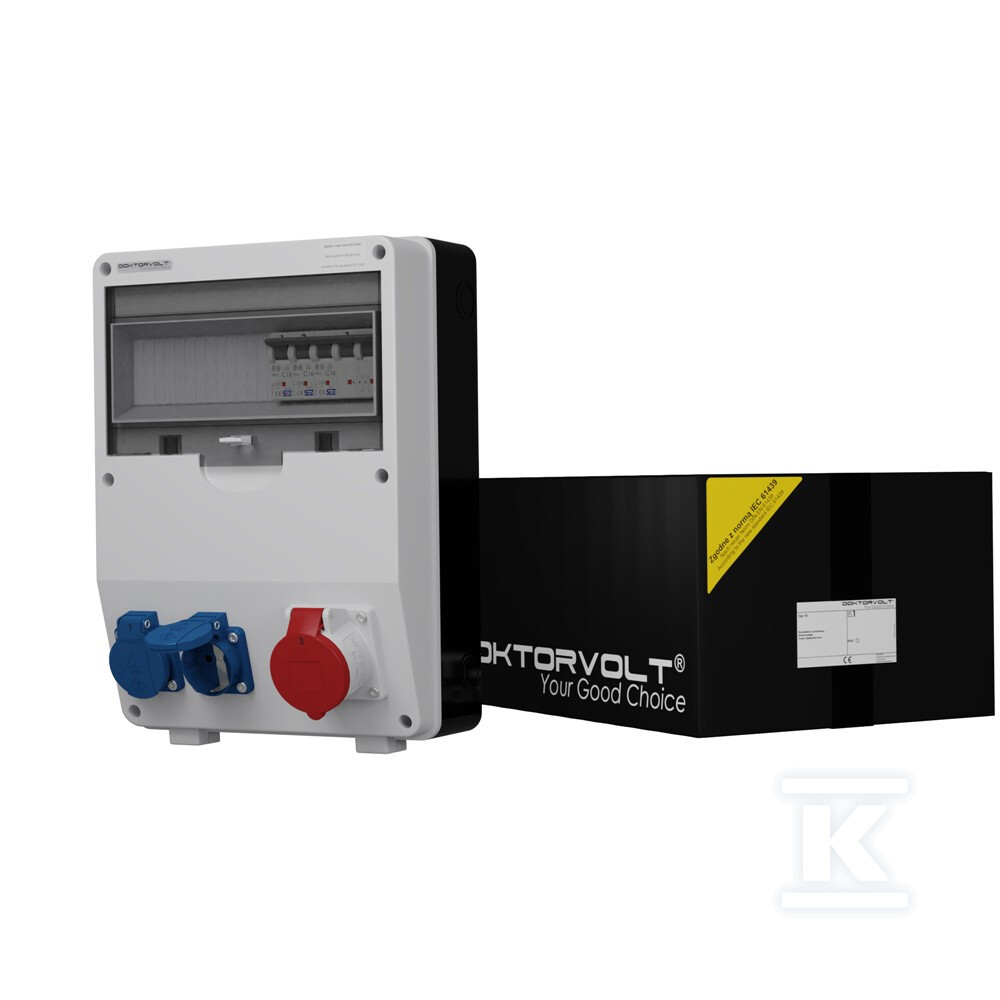

A TD-S elosztórendszer egy teljes körű megoldás az ideiglenes tápellátáshoz építési helyszíneken, műhelyekben és ipari üzemekben. A gyártó két darab egyfázisú 230 V / 16 A Schuko aljzatot (német Typ F rendszer) és egy darab 400 V / 16 A ipari aljzatot biztosított - mindegyik gyárilag bekáblázott és túlterhelés elleni védelemmel ellátott.

A 365 × 250 × 200 mm méretű felületi szerelési ház 12 modulónak ad helyet egyetlen TH35 sínre. Technopolimerből készült - ez egy ütésálló és az időjárási körülményeknek ellenálló anyag. Az előlap szürke, RAL 7035 színű, a hátlap fekete. Az ajtó polikarbonatból, a tömítés EPDM gumiból, a szerelési csavarok pedig rozsdamentes acélból készültek - az IP44 osztályú ipari elosztók jellemző anyagsammanszetese.

Aljzatok, áramvédelmi eszközök és káblázás

A 230 V Schuko Mennekes aljzatok IP54 védelmi osztályúak (porvédelmi + fröccsenés elleni védelem), a 400 V Mennekes ipari aljzat (piros, ötpólusos) pedig IP44 osztályban működik. Minden aljzat saját, SEZ gyártmányú áramvédelmi kapcsolót tartalmaz:

• Ipari aljzat: C16A, 10 kA, hárompólusú (3P)
• Schuko aljzatok: B16A, 10 kA, egypólusú - két különálló kapcsoló

A magas szakítóképesség (10 kA) hatékony rövidzárlati megszakítást biztosít még nagy kezdőáramok esetén is, például hegesztőmotorok vagy kompresszorok indításakor.

A gyártó H07V-K típusú vezetéket használ:

• Sárga-zöld vezeték (védelmi): 4 mm²
• Kék vezeték (semleges): 4 mm²
• Fekete vezeték (fázis): 2,5 mm²

A védelmi vezető keresztmetszete nagyobb, mint a fázisvezetőé, ami jó biztonsági margót nyújt ipari terhelés mellett. Minden vezeték megfelel a CPR és RoHS normáknak.

Gyártási norma, tanúsítványok és a készlet tartalma

Az elosztó megfelel az IEC/EN 61439-3 szabványnak, amely meghatározza az ideiglenes elosztók elektromos biztonsági vizsgálati feltételeit. Az áramvédelmi kapcsolók VDE tanúsítvánnyal rendelkeznek, és megfelelnek a CSN EN 60898 és SN 60947-2 normáknak.

A gyártó TÜV SÜD által tanúsított gyártási irányítási rendszert deklarál - ami a gyakorlatban az egyes példányok közötti ismétlhető kivitelezési minőséget jelenti.

A gyárilag szerelt elemek közé tartozik a fázissín (2F + N + PE), a Phoenix Contact CLIPFIX 35-5 végfogók, valamint a PG-16 menetfogó a tápkábel bevezetéséhez. A készlethez szerelési csavarok kupakokkal lettek mellékelve.

Az elosztó névleges áramfeszültsége 32 A, üzemi feszültsége pedig 230/400 V AC /50 Hz. A 0,9-es RDF коэффициент lehető körülbelül 29 A folyamatos terhelést túlmelegedés nélkül - ez elegendő a legtöbb egyszerre csatlakoztatott építési eszközhöz.
