Építkezési elosztó TD-S 32A 16A 4x230V Mennekes csatlakozóalvázok Doktorvolt 2121 DV-2121-F

Teljes áramellátás az építkezésen

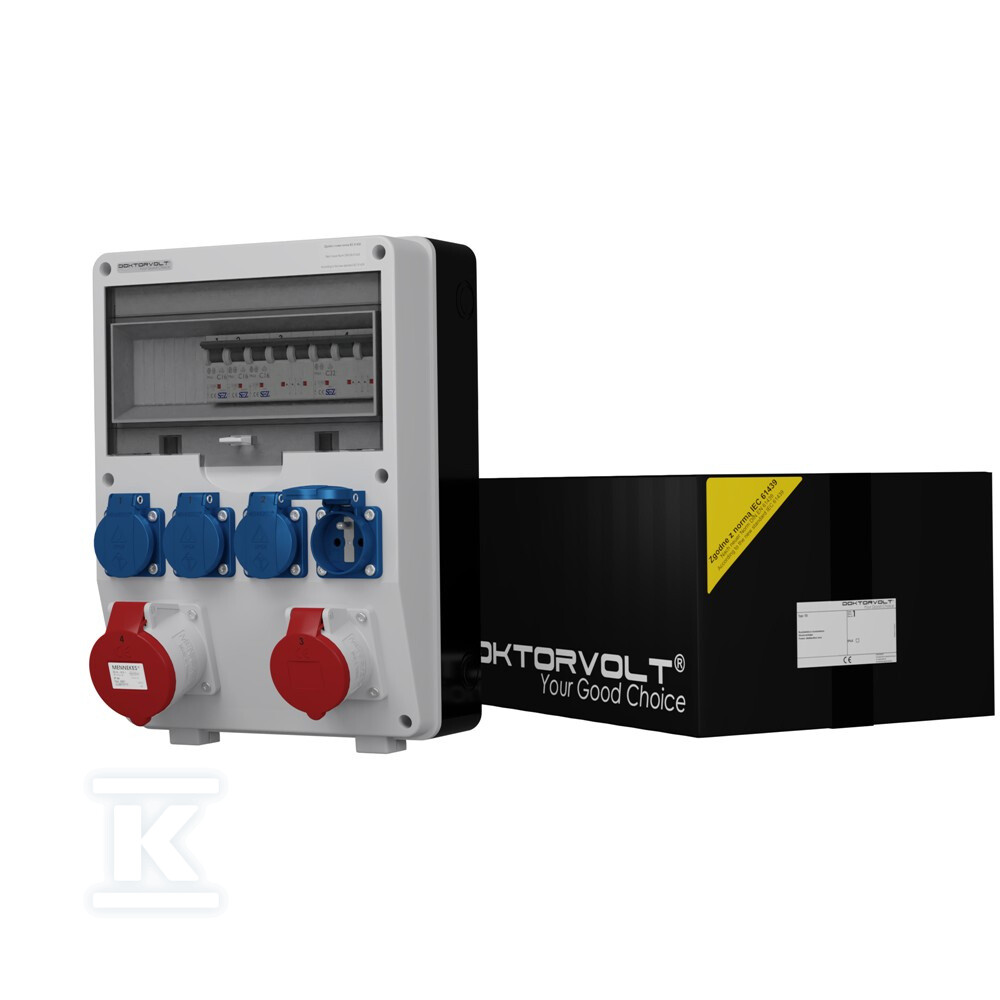

A TD-S elosztószekrény egy készre szerelt, üzemkész elosztóberendezés, amely építkezésekre, műhelyekbe, garázsokba és ipari üzemekbe lett tervezve. Egyidejűleg ellátja áramellátással mind a szabványos hálózati feszültséget igénylő szerszámokat, mind a nagy teljesítményű gépeket az erősáramú csatlakozóaljzatokról - mindezt egy falon kívüli házban.

Ház és szerkezet

A ház kiváló minőségű, időjárásálló műanyagból készült. Az előlap színe szürke RAL 7035, míg a hátulja fekete - mindkét szín szabványos az ilyen típusú építőipari elosztószekrényeknél.

A ház 12 modult képes befogadni egy sorban, és IP44 védelmi fokozatot biztosít. A csomagban található egy PG-16 tömszelence a tápkábelek bevezetéséhez, valamint rögzítőcsavar-készlet takarósapkákkal.

Csatlakozóaljzatok és készülékek

Az elosztószekrény kiváló minőségű alkatrészekkel van felszerelve:

Aljzat típusa	Paraméterek
Erősáramú piros	32A /5P /400V /IP44, 3451 típus
Erősáramú piros	16A /5P /400V /IP44, 1385 típus
Egyfázisú kék	4×230V /16A /IP44, francia rendszer (földelőcsappal)

Minden erősáramú csatlakozóaljzatnak saját kismegszakítója van - C16A hárompólusú a kisebb aljzathoz és C32A hárompólusú a nagyobbhoz (mindkettő 10 kA rövidzárlati képességgel). A négy egyfázisú aljzatot két C16A egypólusú kismegszakító védi. A 3-fázisú, 8-modulú csatlakozósín osztja el a teljesítményt az összes áramkörre.

Szabványok és biztonság

A gyártás TÜV SÜD által tanúsított minőségirányítási rendszerben történik (ISO 9001:2015). Az elosztószekrény megfelel a DIN EN IEC 61439-3 szabványnak, amely az építőipari elosztószekrények követelményeit határozza meg - ez vonatkozik a mechanikai szilárdságra, szigetelésre és az áramütés elleni védelemre.

A rövidzárlati áram nem haladja meg a ≤10 kA értéket. Az vezetékek H07V-K vezérlő sodronyokból készültek, amit a CPR szabvány is megerősít. Az egész megfelel a RoHS irányelv követelményeinek.

A gyártó a Doktorvolt Zbigniew Maleska Termelési és Kereskedelmi Vállalat, székhelye Malichów (Chłopska u. 3.).
