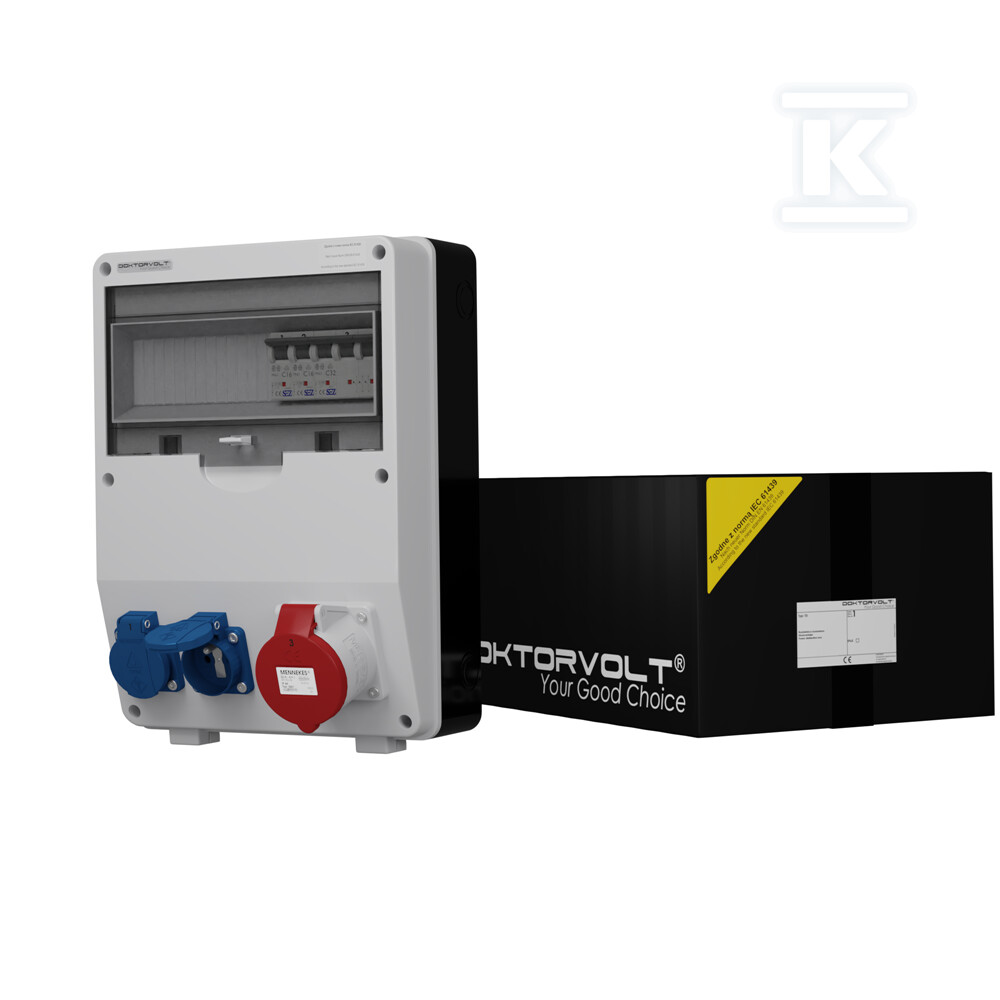

Építkezési elosztó TD-S 32A 2x230V Mennekes csatlakozóalapok Doktorvolt 6954 DV-6954-F

Professzionális tápellátás az építési helyszínen és a terepen

A TD-S építési elosztó πίνακα teljes körű megoldást nyújt az elektromos energiaelosztásra olyan helyeken, ahol nincs állandó infrastruktúra. A Mennekes csatlakozókkal – mind az ipari, mind az egyfázisú típusok – fel van wyposażítva, így egyszerre képes különböző feszültségi igényű eszközöket táplálni. A 64 A névleges áram és a 230/400 V feszültség biztosítja, hogy az eszköz megfeleljen az apró elektromos kéziszerszámoknak és a nagyobb építési gépeknek egyaránt.

A ház 12 modulét foglal magában egyetlen sorban, mérete pedig 360 × 250 × 125 mm. Technopolimerből készült – ez az ütésálló és az időjárásnak ellenálló anyag. A polikarbonát ajtó lehetővé teszi a belső eszközök láthatóságát anélkül, hogy meg kellene nyitni őket. Az előlap szürke színű, RAL 7035, míg a hátlap fekete – ez egy tipikus megoldás, amely megkönnyíti az esztétikus rögzítést vakolatra vagy betonra.

Csatlakozók és belső eszközök

A készülék tartalmazza:

• Ipari csatlakozó piros 400 V / 32 A (5-pólusú) Mennekes Typ 3451 – ipari gépek, kompresszorok vagy betonozók táplálására;
• Két egyfázisú csatlakozó 230 V / 16 A francia rendszerben (földelési csappal) – kézi elektromos szerszámokhoz, munkav Illuminaláshoz vagy töltőkhöz;
• Minden csatlakozó saját áramvédelmet kap: egy C32 kioldókapcsoló az ipari csatlakozóhoz (3-pólusú), és két C16 kioldókapcsoló az egyfázisú csatlakozókhoz (egypólusú). A szakítóképesség 10 kA, így még erős rövidzárlat esetén is megbízhatóan működik az apparátus.

A 3F + N + PE / 12 mm² kapcsolósín lezáróbetékekkel biztosítja az összes elem helyes csatlakozását. A Phoenix Contact CLIPFIX 35-5 végcsipeszek stabilan tartják a sínét a vezetőkben.

Ellenállóképesség és üzemi feltételek

Az IP44 védelemjelzés azt jelenti, hogy a ház tömör az >1 mm nagyságú tárgyak és a minden irányból érkező vízsugár ellen – ez elegendő a szabadban, tető alatt vagy enyhe esőben történő munkához. Az EPDM gumajelű tömítés még negatív hőmérsékleten is rugalmas marad.

A ház szigetelési feszültsége 1000 V, ami jelentős biztonsági margót nyújt az építési telepítéseknél. A 0,9-es RDF коэффициент tájékoztat a folyamatos terhelhetőségről – az elosztó hosszabb ideig is működhet a névleges terheléshez közel, felmelegedési kockázat nélkül.

A rögzítőcsavarok rozsdamentes acélból készültek – az építési helyszínekre jellemző nedvesség esetén sem korrodálnak. A készlet tartalmaz egy PG-16 menetes átvezetőt is a tápvezetők bevezetéséhez.

Normák és tanúsítványok

A gyártás a TÜV SÜD által certifikált (ISO 9001:2015) irányítási rendszerben történik. Maga a készülék megfelel a CE irányelvnek, valamint a CEI-23-48/49, IEC/EN 61439 és IEC/670 normáknak. Az áramvédő kapcsolók további tanúsítványokkal rendelkeznek a CSN EN 60898, EN 60947-2 normák szerint, valamint EFS, EFC és VDE jóváhagyásokkal.

A belső kábelezés rugalmas H07V-K vezetékekből készült (2,5-4 mm² keresztmetszettel), sárga-zöld (védelmi), fekete (fázis) és kék (semleges) színekben – a CPR és a RoHS irányelveknek megfelelően.
