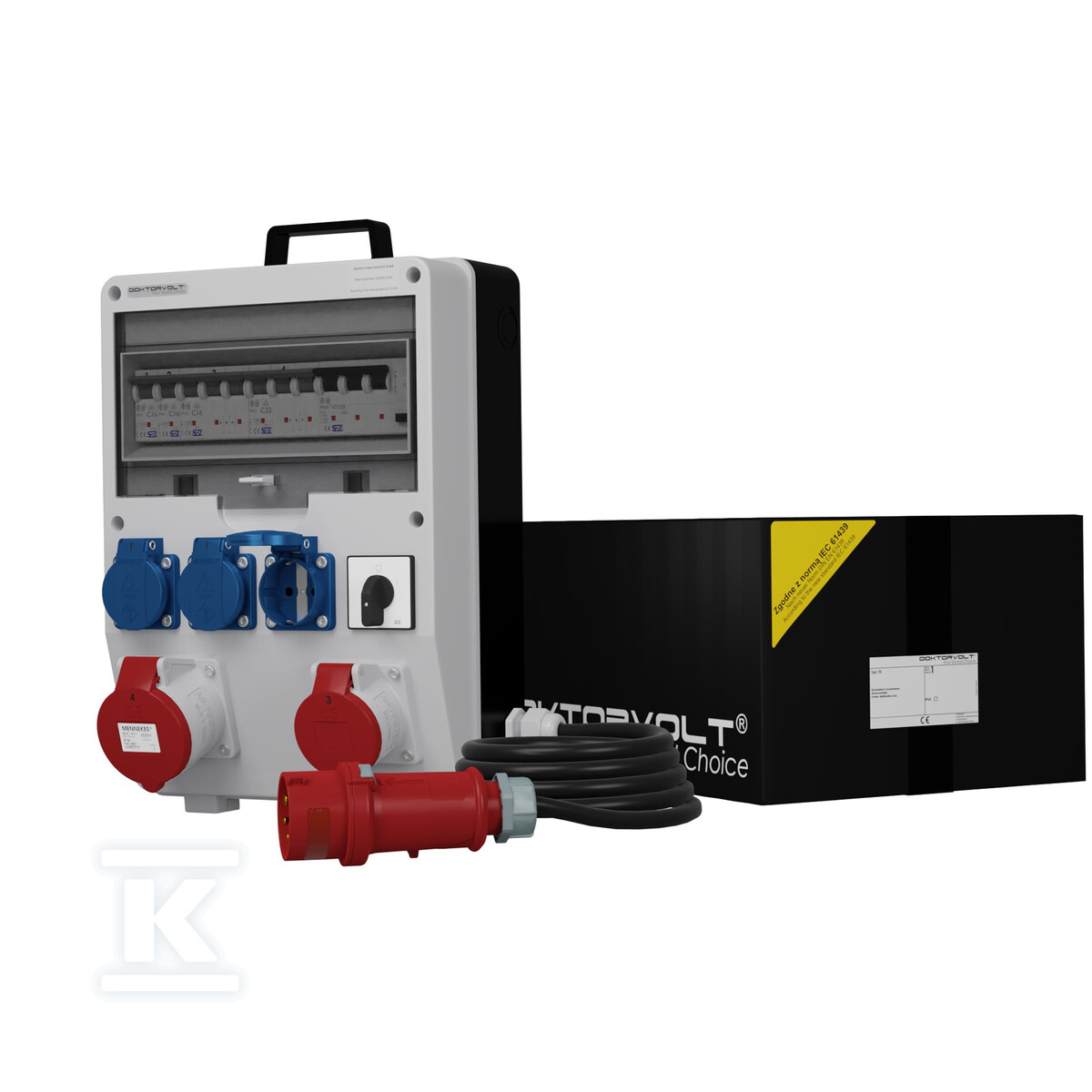

Építkezési elosztó kábellel és 0-1 TD-S/FI kapcsolóval, SKH 32A 16A 3x230V Schuko Doktorvolt DV-0007-D

Ideiglenes tápellátás az építkezéseken

A TD-S/FI SKH építkezési elosztó egy készen állt használatra tervezett elosztó eszköz, amely ideális professzionális felhasználásra ideiglenes tápellátás esetén. A DIN EN 61439-3 szabványnak megfelelően készült – ami azt jelenti, hogy megfelel a szigorú követelményeknek az olyan elosztóknál, amelyeket képzetlen személyek is kezelhetnek, így tökéletesen alkalmas az építkezésekre, ahol bármely munkavállaló betöltheti az üzemeltetést.

A fel上也 szerelhető ház technopolimerből készült – ez az ütésálló és az időjárásnak ellenálló anyag. Az előlap szürke, RAL 7035 színű, a hátlap pedig fekete. Az ajtó polikarbonatból készült, az EPDM gumatömítés pedig IP44 fokú tömítettséget biztosít. A beépített csatlakozókkal együtt a ház mérete 365 × 250 × 200 mm, a teljes súly pedig elegendő a stabil talajon történő elhelyezéshez – csavarok vagy további rögzítők nélkül.

Csatlakozók és védelem

Az eszköz három egyfázisú 230 V / 16 A Schuko (Typ F) rendszerű német típusú csatlakozót kínál – kék színű, IP54 tömítettségi osztályú. Mindegyiket külön biztosíték védi, amely C16 / 1P / 10 kA típusú nadáramvédő kapcsoló. Így egy áramkör meghibásodása nem okoz tápellátás megszakadást a többi áramkörben.

Ipari eszközök számára két háromfázisú 400 V csatlakozó lett kialakítva:

• 400 V / 16 A / IP44 – piros csatlakozó, Typu1385,
• 400 V / 32 A / IP44 – piros csatlakozó, Typu3451.

Mindkettőt dedikált nadáramvédő kapcsoló védi: megfelelően C16 / 3P / 10 kA és C32 / 3P / 10 kA. A nagyobb terhelésű eszközök – például hegesztők, betonozógépek, kompresszorok – közvetlenül a 32 A-s csatlakozóra köthetők.

A közvetett érintés elleni védelmet a 40 A / 30 mA / 4P Typ A áramvédő kapcsoló (RCD) biztosítja, amely földzárlat esetén lekapcsolja az áramkört. Ez egy olyan megoldás, amely kötelező az építkezéseken, ahol megnövelt az áramütés veszélye.

Vezérlés és csatlakozás

A beépített kartkapcsoló, megjelöléssel S40 JD1104A6, a hálózati főkapcsoló funkcióját tölti be. 3 fázisú, 4 pólusos felépítésű, a névleges értéke 40 A / 690 V, és „0-1” jelöléssel rendelkezik – azaz egyértelműen mutatja a be- vagy kikapcsolt állapotot. A feliratokkal ellátott kar megkönnyíti a kezelést még munkavédelmi kesztyűben is.

Az elosztóhoz egy körülbelül 1 méter hosszú H07RN-F5×4 mm² csatlakozókábel tartozik, amely ipari csatlakozóval (32 A / 5P / 400 V/IP44) végződik – ez egy robusztus, az időjárásnak ellenálló csatlakozó. Emellett a készlet tartalmaz egy PG-21 kábelcsatlakozót (menetet).</lt;/br>

Felhasználási területek

Az elosztó mindenhol használható, ahol ideiglenes tápellátásra van szükség:

• építkezések és útépítési munkák,
• ipari csarnokok és műhelyek,
• több helyiségű garázsok,
• kültéri rendezvényeknél zöldterületek,
• egyarányú családi házak önálló építése.

A gyártás a TÜV SÜD által tanúsított irányítási rendszerben történik – ami a minőség ismétlhetőségét és az eszköz teljes műszaki dokumentációját igazolja.
