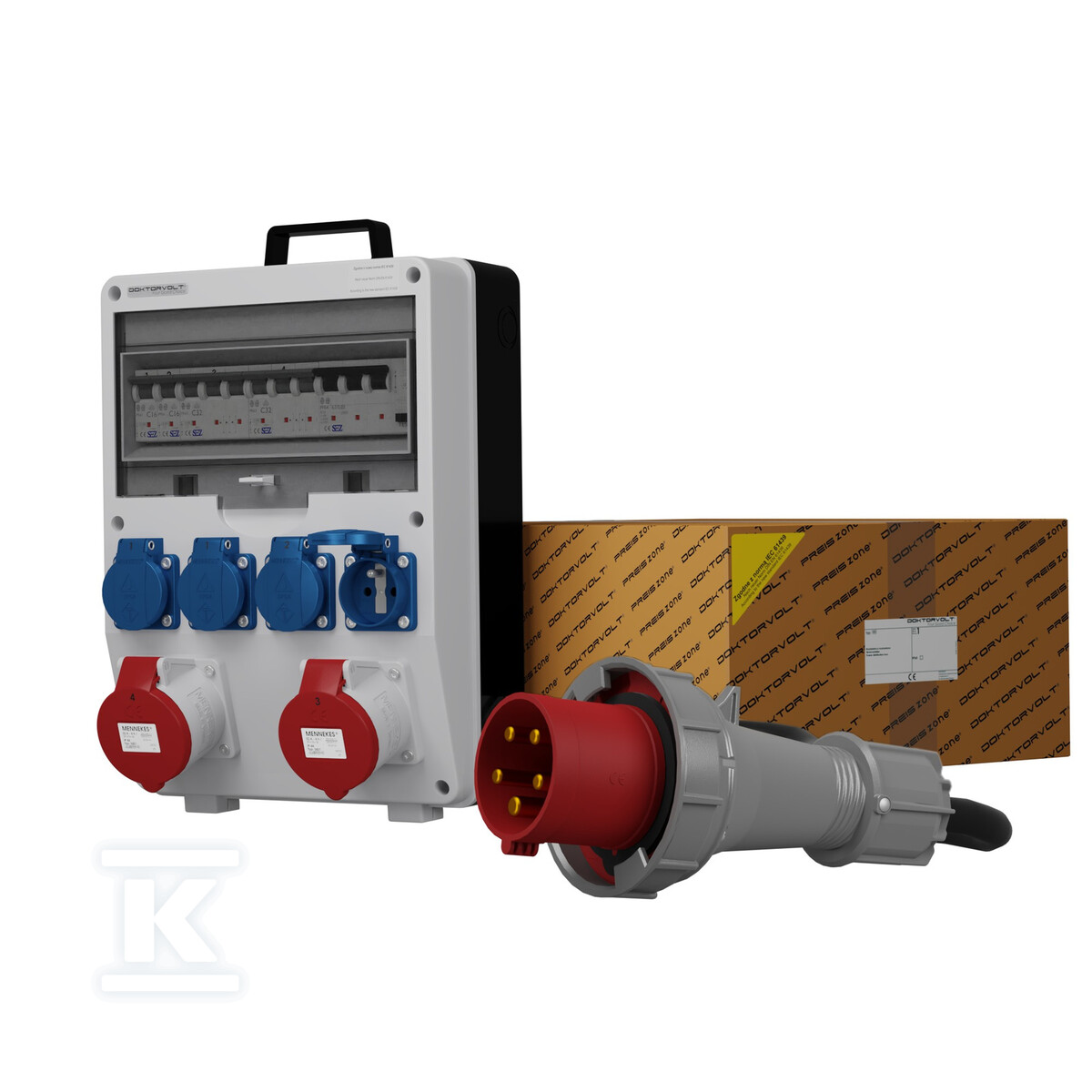

Építkezési elosztó kábellel és csatlakozóval 63A TD-S/FI SKH 2x32A 4x230V Doktorvolt 0038 DV-0038-F

Mobil mozdulékony védelemmel ellátott építkezési elosztó

A TD-S/FI SKH hordozható elektromos elosztó teljes megoldást nyújt az ideiglenes tápellátáshoz építkezési helyeken, műhelyekben és ipari üzemekben. Az eszköz teljesen bekábult állapotban érkezik - elég a csatlakozót a tápellátás forrásához csatlakoztatni, és az összes aljzat azonnal használható.

A 365 × 250 × 185 mm méretű, technopolimerből készült ház 12 modulnak biztosít helyet egy sorban. Az előlap RAL 7035 szürke, a hátlap pedig fekete. Az ajtó polikarbonatból készült, ami mechanikai ütésállóságot biztosít. Az EPDM gumából készült tömítés megvédi a belsőt a nedvességtől és a portól - a ház IP44 tömítési osztályt ér el. A szerelési csavarok rozsdamentes acélból készültek, ami megszünteti a korrózió veszélyét még hosszú távú kültéri használat esetén is.

A készlet tartalmaz egy PG-29 menetű csatlakozót is a további kábelezés bevezetéséhez.

Elektromos felszereltség és aljzatok

Az elosztó két Mennekes ipari aljzatot (3451 típus) rendelkezik 400 V / 32 A / 5P paraméterekkel, piros színben - az egyeseket 10 kA szakítóképességű C32 kismegszakító védi. Emellett négy Mennekes aljzat is található 230 V / 16 A / 2P+E feszültségre, amelyek úgy vannak elhelyezve, hogy minden egyes C16 (10 kA) kapcsolóval védett áramkörben két darab található.

A közvetett érintés elleni védelmet egy 63 A néves áramú és 30 mA érzékenységű SEZ áramvédő kapcsoló biztosítja. A házon belül háromfázisú sín található, amelynek vezető keresztmetszete annyi, amennyi a biztonságos teljesítményelosztáshoz szükséges az egyes áramkörök között.

Tápellátás és kábelezés

A csatlakozáshoz H07RN-F kábel szolgál, amelynek vezető keresztmetszete pontosan annyi, amennyi néhány tíz amper nagyságú terhelés esetén szükséges. A kábel hossza körülbelül 90 cm - elegendő a mozdulékony elosztó kezeléséhez túlzott lazaság nélkül. A 63 A / 5P / IP67 paraméterű CEE PCE Typ 035-6 TWIST csatlakozó biztosítja a szoros tömítést a tápellátás forrásához, még kültéri körülmények között is.

A belső kábelezés H07V-K rugalmas irányítóvezetékekből készült sárga-zöld (védelmi), kék (semleges) és fekete (fázis) színekben, ami megkönnyíti a vezetékek azonosítását esetleges szervizmunkák során.

Normák és tanúsítványok

A gyártó a TÜV SÜD által tanúsított (ISO 9001:2015) minőségirányítási rendszert vezetett be. Maga az eszköz megfelel a CE irányelv követelményeinek, a nemzetközi klasszifikáció szerinti háznormáknak, valamint a teljes kapcsolatszerkezetekre vonatkozó előírásoknak. Az áramvédő kapcsoló emellett európai elektrotechnikai standardozálási intézmények tanúsítványokkal is rendelkezik - ezek igazolják a megfelelőséget az ideiglenes létesítményekben alkalmazott védelmi eszközökre vonatkozó szigorú követelményeknek.
