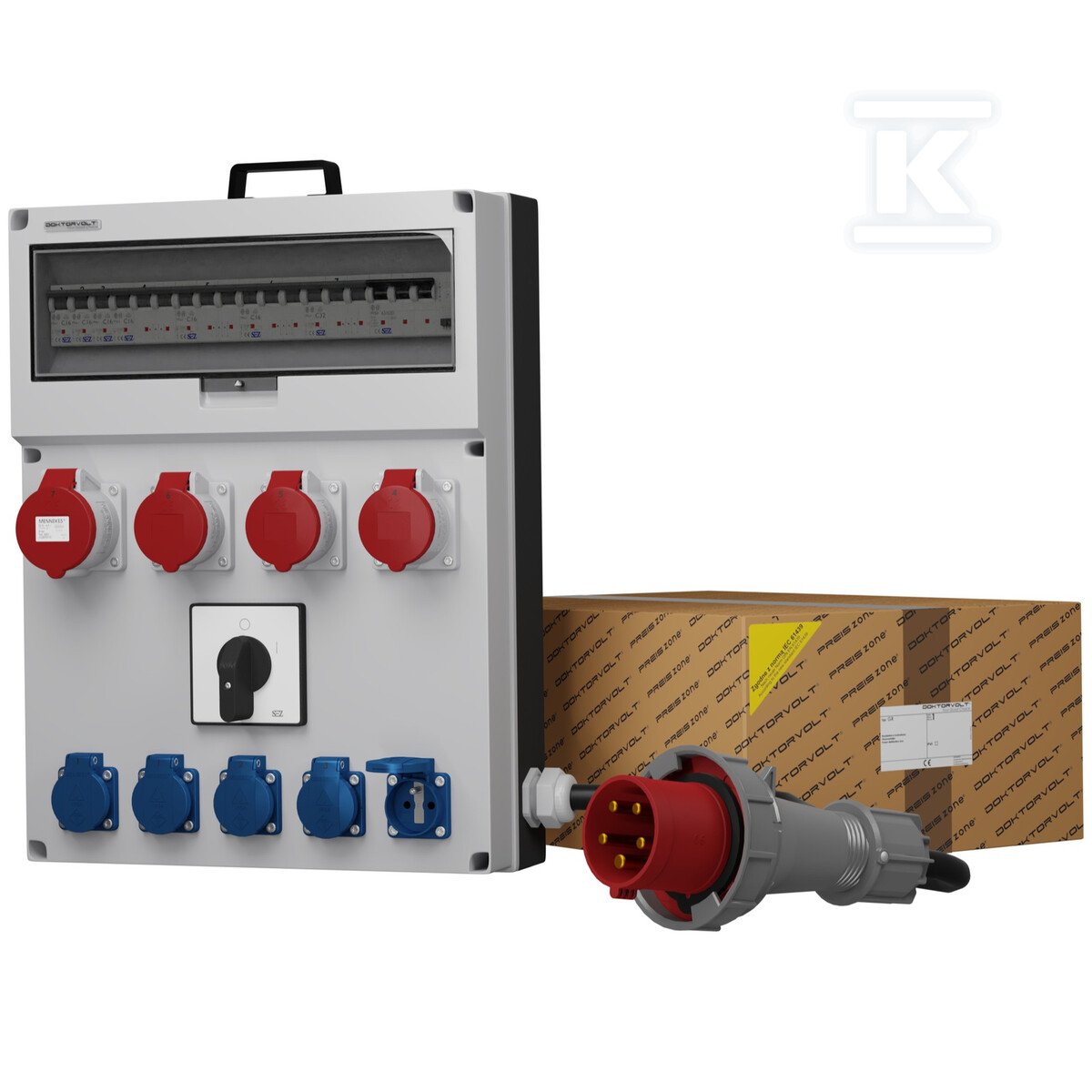

Építkezési elosztó kábellel és csatlakozóval, GR-S/FI SKH 32A 3x16A 5x230V Mennekes Doktorvolt® 0663 csatlakozókkal DV-0663-F

Teljes megoldás ideiglenes tápellátáshoz az építkezéseken és a terepen

A forgókapcsolóval ellátott hordozható építkezési elosztó egy azonnal használatra kész elosztó eszköz, amely ideiglenes tápellátást biztosít építkezési helyekre, műhelyekbe és kültéri területekre. Egyetlen fel上也 szerelhető házban teljes csatlakozó aljzatkészlet található – a standard egyfázisúaktól a többnyílásos erősáramúakig – valamint teljes védelmi berendezés, amelynek központi eleme a kimenő áramvédelmi kapcsoló (RCD). A gyártó a készüléket egy 5×10 mm² keresztmetszetű H07RN-F csatlakozókábellel és egy Mennekes 63A/400V/5P csatlakozóval látta el, így az elosztó azonnal csatlakoztatható a háromfázisú hálózatra – további vásárlás vagy helyi kábelozás nélkül.

Ház és kivitel

A 19 modulból álló, egy soros ház mérete 400 × 515 × 135 mm, és fel上也 szerelésre alkalmas – felhelyezhető az építkezési barakk falára, műhelyasztalra vagy ideiglenes szerkezetekre is.

Technopolimerből készült – amely ütésálló és ellenáll az időjárási körülményeknek – polikarbonát ajtóval (szürke előlap, fekete hátlap). A rögzítőcsavarok rozsdamentes acélból készültek, ami megakadályozza a korróziót a nedves környezetben. Az EPDM gumából készült ajtósüetítő megőrzi rugalmasságát a téli alacsony hőmérsékleten és a nyári hőségben egyaránt – nem keményedik meg és nem reped meg az idő múlásával. A ház védelmi osztálya IP44, ami hatékony barrert nyújt a por és a vízsugár ellen – elegendő a szabadban, tető alatt vagy nedves helyiségekben történő munkavégzéshez.

A készlet része egy PG-29 menetes kábelcsatlakozó, amely lehetővé teszi a tápkábel bevezetését további tömítés nélkül.

Aljzatkészlet és védelmi berendezések

Az elosztó változatos aljzatkészletet kínál, amely megfelel az építkezéseken jellemző tipikus igényeknek. Található benne öt darab Mennekes márkájú egyfázisú 230 V / 16 A (francia rendszer) aljzat – amelyeket mindegyik külön C16A/1P/10kA kismegszakító védi. Emellett egy 400 V / 32 A (típus 3451) erősáramú aljzat és három 400 V / 16 A (típus 1385) erősáramú aljzat is található, szintén a Mennekes gyártmányában. A 32 A-es aljzatot C32A/3P/10kA kapcsoló védi, minden 16 A-es aljzatnak pedig saját, dedikált C16A/3P/10kA kapcsolója van. A moduláris szerelvények egy európai gyártótól származnak.

A közvetett érintés elleni védelmet egy 63A/30mA/4P áramvédelmi kapcsoló (RCD) biztosítja, amely áramkör megszakításával védi a rendszert a vezetőkhez való rövidzárlat esetén – ez az igény közvetlenül az építkezési helyeken található ideiglenes elektromos létesítményekre vonatkozó előírásokból ( IEC 61439 norma) ered.

Elektromos paraméterek és kábelezés

A készülék háromfázisú 230/400 V / 50 Hz AC hálózatban üzemel, 63 A névleges árammal. A rövidzáram-tűrés ≤10 kA, ami biztonságos működést garantál még a hálózati meghibásodás esetén is. A 0,6 értékű RDF tényező a hosszú távú terhelhetőséget jelzi a különböző aljzatok vegyes terhelés mellett – ez fontos paraméter a több eszköz egyidejű tápellátása során yapılan tervezésnél.

A fő forgókapcsoló (0-1), 500 V / 63 A / 3-F paraméterekkel látja el a fő kapcsoló funkcióját – lehetővé téve az egész elosztó gyors lekapcsolását a hálózatról a ház előlapján található kartól (S63 JD feliratú táblával ellátva).

A belső kábelezést H07V-K irányítókábelek alkotják, 2,5 mm² és 10 mm² közötti keresztmetszetrel, a telepítési konvenció szerinti színkódolással: sárga-zöld a PE védővezetékhez és kék a N semleges vezetékhez. A háromfázisú csatlakozósín (18 modulos, sín keresztmetszet 12 mm²) hatékonyan és laza illesztés nélkül osztja el a tápellátást a különböző áramkörök között.

A gyártás olyan minőségirányítási rendszerben történik, amely a TÜV SÜD által, az ISO 9001:2015 norma alapján minősített – ami minden egyes darab ismétlődő minősé
