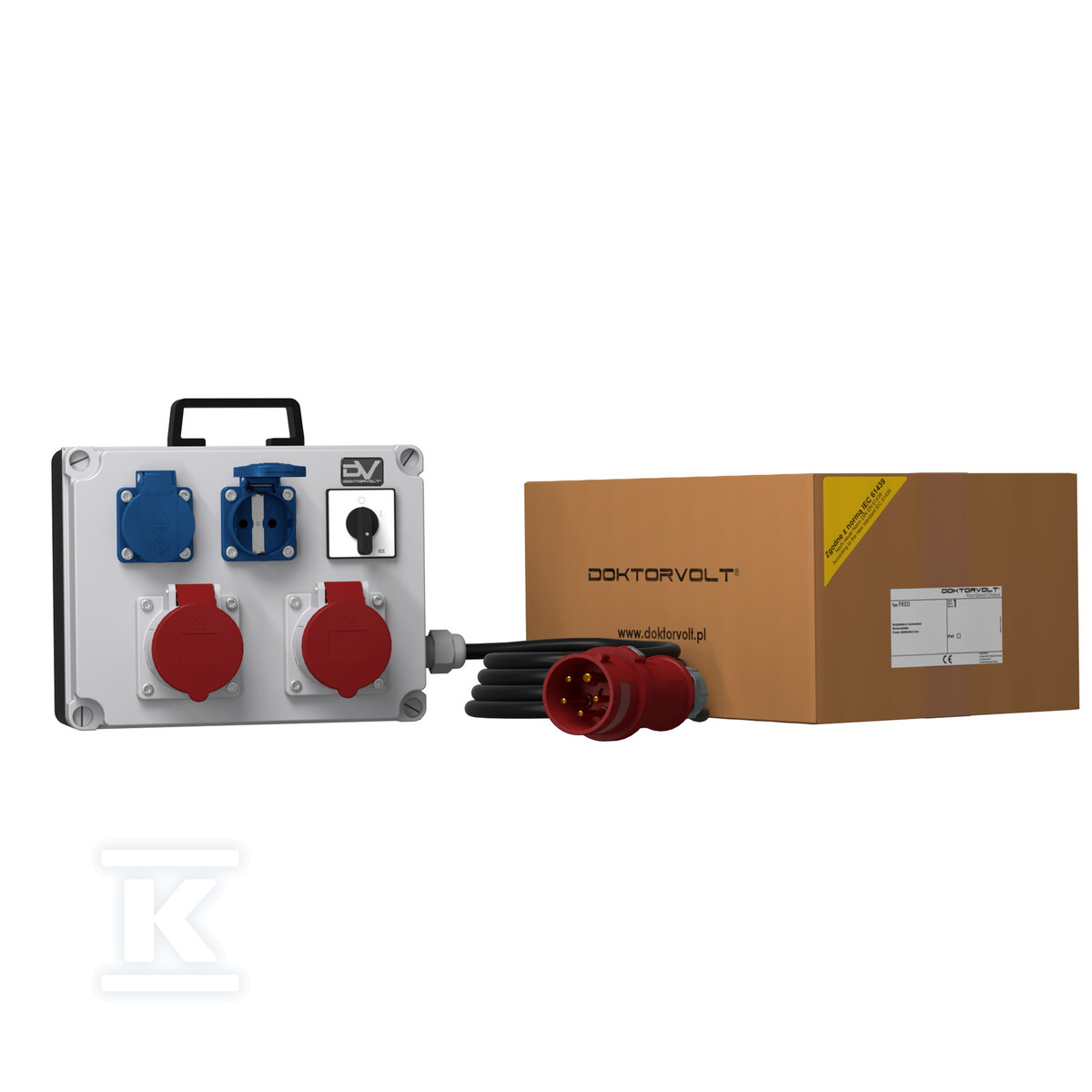

Építkezési elosztó kapcsolóval és kábellel FRED SKH 2x16A 2x230V Schuko Mennekes Doktorvolt® 0861 DV-0861-D

Professzionális áramellátás az építési területen és a szabadban

Az FRED SKH építőipari elosztódoboz teljes körű megoldás az elektromos energia elosztására állandó infrastruktúra nélküli helyeken. Két darab, 230 V / 16 A (IP54) feszültségű, egyfázisú Schuko aljzattal, valamint két darab, 400 V / 16 A (IP44) teljesítményű aljzattal felszerelve egyszerre képes ellátni mind a kisebb kézi szerszámokat, mind a háromfázisú tápellátást igénylő berendezéseket – hegesztőgépeket, betonkeverőket, kompresszorokat vagy szivattyúkat.

A PVC anyagú ház méretei 245 × 195 × 95 mm, és felületre szerelhető kivitelben készül. Az elülső lemez semleges szürke színű, RAL 7035 színkód szerint – jól látható és könnyen tisztán tartható még intenzív használat mellett is. A ház IP44 védettségi fokozata biztosítja a por és bármely irányból fröccsenő víz elleni védelmet.

Elektromos felszerelés, aljzatok és kábelezés

Az áramkörök elosztásáért a SEZ S40 JD típusú forgatókapcsoló felelős – egy négypólusú be-kikapcsoló, 40 A névleges árammal és 690 V feszültséggel. A vezérlőkar pajzsos kialakítása lehetővé teszi az összes aljzat tápellátásának egyetlen mozdulattal történő gyors leválasztását – hasznos meghibásodás esetén vagy hosszabb munkaszünetek előtt.

Az elosztódoboz a következő felszereléssel rendelkezik:

• Két Schuko Typ F aljzat (230 V / IP54) – kék színű, egyfázisú berendezésekhez tervezve. A magasabb IP54 tömítettség lehetővé teszi a használatot párás környezetben vagy enyhe esőben is.
• Két CEE teljesítményaljzat (400 V / IP44) – piros színű, háromfázisú berendezések csatlakoztatását teszi lehetővé.

A Schuko rendszer szimmetrikus földelőcsapos kialakítással rendelkezik – a csatlakozó dugó beillesztése nem igényel pontos szögelési beállítást.

Az elosztódoboz belső vezetékezése H07V-K típusú vezetékekkel készült, 2,5 mm² keresztmetszettel, klasszikus színjelöléssel:

• sárga-zöld – védővezető,
• kék – nullavezető,
• fekete – L1/L2/L3 fázis.

Az elosztódoboz csatlakoztatásához H07RN-F (rugalmas gumi) típusú kábel szolgál, 5 × 2,5 mm² keresztmetszettel és körülbelül 70 cm hosszúsággal, IP44 védettségű teljesítménycsatlakozóval ellátva. A csatlakozóvezeték maximális megengedett keresztmetszete 16 mm².

A csomagban PG-21 kábeltömszelence is található, amely 13-18 mm átmérőjű vezetékekhez alkalmas.

A gyártás TÜV SÜD által tanúsított minőségirányítási rendszerben történik, amelyet az ISO 9001:2015 szabvány erősít meg. Az elosztódoboz megfelel a CE irányelv követelményeinek és az IEC 61439 konstrukciós szabványnak, ami garantálja a megfelelőséget az ipari elosztódobozok európai biztonsági előírásaival.
