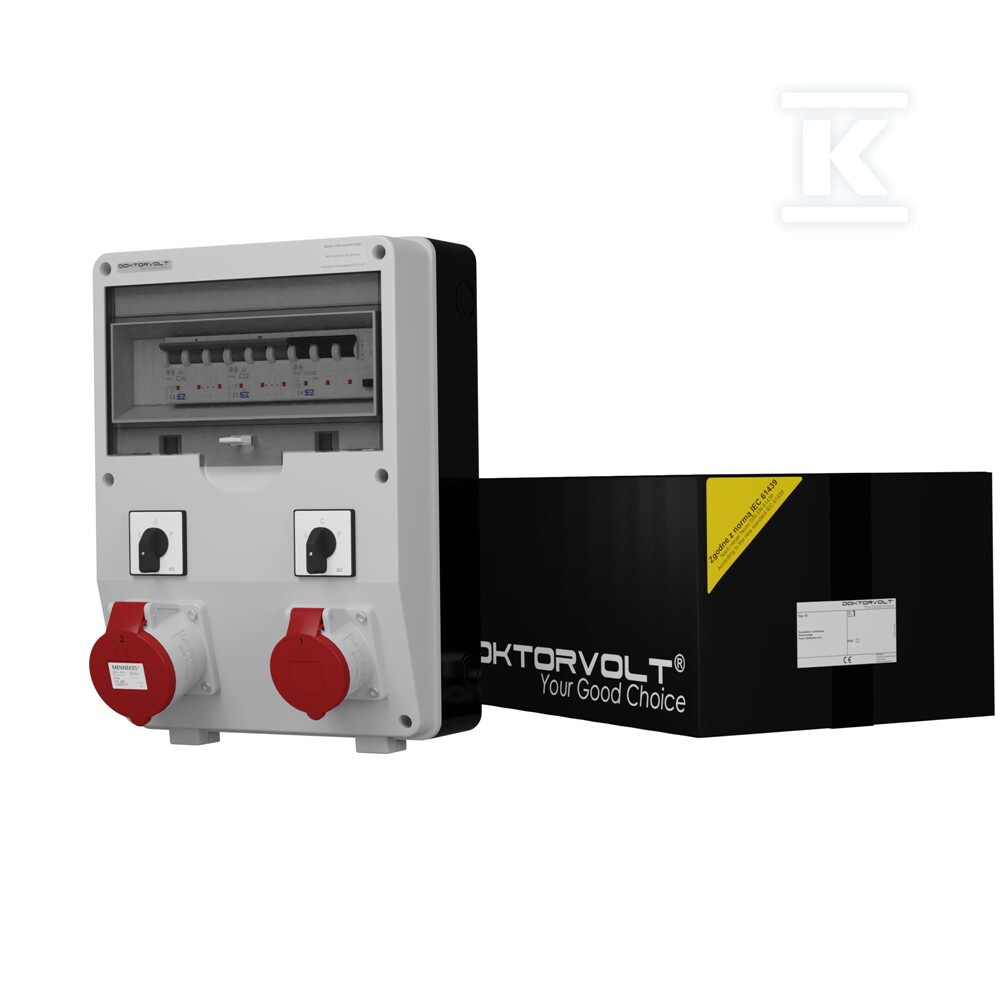

Építkezési elosztó két TD-S/FI 32A 16A Mennekes Doktorvolt 6053 csatlakozóval DV-6053-D

Építőipari elosztószekrény építési terület és műhely áramellátásához

A TD-S/FI elektromos elosztószekrény két Mennekes erősáramú csatlakozóaljzattal egy teljes körű megoldás az energiaelosztásra ideiglenes áramellátási körülmények között. A készülék 400 V AC feszültséget biztosít két független áramkörön - 16 A és 32 A - mindkettő külön C karakterisztikájú megszakítóval védve, 10 kA kioldási képességgel. A vezérlést két L-0-P forgattyús kapcsoló (bal-nullajobb pozíció) végzi, amelyek lehetővé teszik az egyes áramkörök kézi be- és kikapcsolását anélkül, hogy a főelosztóhoz kellene nyúlni.

Az áramköröket A típusú hibaáram-megszakító (SEZ, 40 A / 30 mA / 4-pólusú) védi - közvetett érintésvédelem, amely megfelel az IEC 61009-1 szabvány követelményeinek. Ennek köszönhetően az elosztószekrény önmagában teljes védelmi csomópontot alkot, és nem igényel további, a vonalba kapcsolt eszközöket.

Ház és üzemi feltételek

A technopolimer ház (polikarbonát ajtó) mechanikai ellenállást biztosít egyidejűleg a tömeg csökkentése mellett. Az előlap RAL 7035 szürke színű, a hátsó - fekete. Minden szerelési csavar rozsdamentes acélból, az ajtótömítés EPDM gumiból biztosítja az IP44 szintű tömítettséget - védi a por és a vízpermetezés ellen minden szögből. A ház névleges feszültsége 1000 V, ami biztonsági tartalékot nyújt ipari telepítéseknél.

A beszerelt csatlakozóaljzatokkal együtt a méretek 360 × 250 × 185 mm, felületre szerelhető kivitel. A csomag tartalmazza a PG-16 kábelbevezetőt a tápkábel számára, valamint csavarokat és sapkákat. A 3F / 9 modul / 12 mm² csatlakozósín teljes sapkakészlettel lehetővé teszi a gyors csatlakoztatást további elemek nélkül.

Felhasználási területek és kompatibilitás

Az elosztószekrény mindenhol beválik, ahol háromfázisú ideiglenes áramellátásra van szükség:

• Építési területek és útépítési munkák,
• Ipari üzemek és gyártócsarnokok,
• Autószerelő műhelyek és garázsok,
• Zöldterületek és szabadtéri rendezvények áramellátása,
• Családi ház önálló építése.

Az erősáramú csatlakozóaljzatok bevált konstrukciók Mennekes Típus 1385 (16 A) és Típus 3451 (32 A) - mindkettő piros kivitelben, ötpólusú (3P+N+PE), IP44. Megfelelnek a piacon kapható szabványos ipari csatlakozódugóknak.

Szabványok és tanúsítványok

A gyártó bevezette a TÜV SÜD ISO 9001:2015 által tanúsított minőségirányítási rendszert. A készülékek megfelelnek a CE irányelv, a CEI-23-48/49, IEC/EN 61008-1 (túláram-megszakítók), IEC/EN 61009-1 (hibaáram-megszakító) és IEC/EN 61439 szabványok követelményeinek. A túláram-megszakítók rendelkeznek VDE jóváhagyással.
