Építkezési elosztórendszer FRED 32A 16A 2x230V Mennekes csatlakozóalattal Doktorvolt® 9634 DV-9634-F

Hozzárelyezhető tápellátás az építkezési helyszínen

A FRED építkezési elosztó egy kompakt megoldás az elektromos energia ideiglenes elosztására az építési és közútépítési munkák során jellemző körülmények között. A 245 × 195 × 95 mm méretű PVC ház teljes csatlakozósorozatot tartalmaz ipari és egyfázisú aljzatokat – elegendő a tápvezeték csatlakoztatása a PG-21 menetet használó menetátvezető anyán keresztül, és az elosztó készen áll a munkához.

Aljzatfelszereltség és funkcionalitás

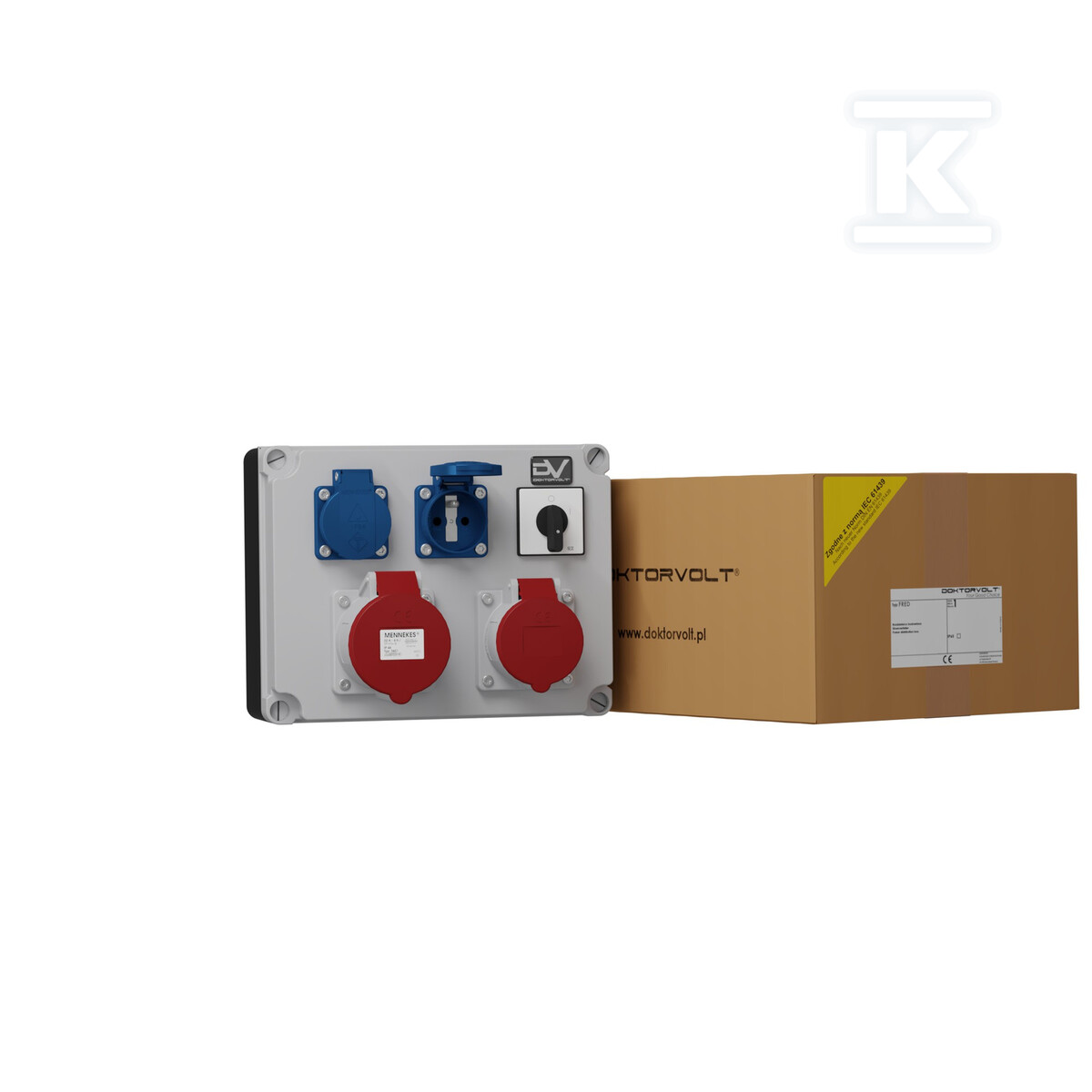

A RAL 7035 szürke színű előlap két 230 V / 16 A egyfázisú, francia rendszerű (E típus) aljzatot tartalmaz – kék színűek, ami megkönnyíti az azonosításukat az építkezésen. Ezt egészítik a két CEE típusú ipari aljzat: egy piros 400 V / 32 A (Typ 3451) és egy 400 V / 16 A (Typ 1385). Minden aljzat IP44 tömítettségi osztályú.

Az áramkör izolálásáról és a hálózatról való leválasztásról egy kartos szakíztó főkapcsoló 0-1 felel – négypólusú modell, amely akár 40 A áramterheléshez és 690 V-ig terjedő feszültséghez alkalmas. A feliratos kar gyors kapcsolást tesz lehetővé az egész rendszer be- vagy kikapcsolásához anélkül, hogy az elosztótáblához kellene nyúlni.

A ház IP65 védelmi fokozatot biztosít – a por és a vízcseppek nem jelentenek problémát még nyílt terepen végzett munka esetén sem.

Belső kábelezés

Az elosztó gyári előkészített H07V-K kábelezéssel:

• sárga-zöld vezeték 2,5 mm² keresztvesszel – védővezeték,
• kék vezeték 2,5 mm² – semleges vezeték,
• fekete-piros fázisvezetékek 4 mm² / 2,5 mm².

A maximális csatlakozó vezeték keresztmetszet 16 mm², ami lehetővé teszi a vastag tápvezetékek csatlakoztatását redukció nélkül.

Gyártási minőség és normák

A gyártó – Doktorvolt – a TÜV SÜD által az ISO 9001:2015 norma alapján tanúsított menedzsmentrendszerben dolgozik. A FRED sorozat elosztói megfelelnek a CE irányelvnek és az elektromos táblák bővíthetőségére vonatkozó IEC 61439 normának. A rövidzárlati áram ICC maximum 10 kA, a terhelhetőségi redukciós tényező RDF pedig 0,8.

Az egészet egy tömített, falon kívüli ház zárja le, neutral, szürke RAL színű előlappal – amely bármely munkakörnyezetbe illeszkedik, és nem tűnik ki a gyalogos forgalomnak telt területeken.
