Építőipari elosztószekrény 16A 32A védett FI relé 4x230V Doktorvolt DV-2107-D

Teljes áramellátás az építőtelepen

A DV-2107-D elosztószekrény egy használatra kész elosztóberendezés, amely építőterekre, műhelyekbe és minden olyan helyre alkalmas, ahol több áramkör egyidejű biztonságos táplálására van szükség. Egy felületre szerelhető technopolimer házban komplett telepítés található - az erőcsatlakozó aljzatoktól a túláramvédelemig és a gyári huzalozásig.

Ház, szerelés és időjárásállóság

A 360 × 250 × 125 mm méretű ház technopolimerből készült - ez egy ütés- és korrózióálló műanyag, tipikus az ipari elosztószekrényeknél. Az előlap színe szürke RAL 7035, a hátsó lap fekete. Az ajtó polikarbonátból, a tömítés EPDM gumiból készült, ami biztosítja a teljes tömítettséget. A rozsdamentes acél szerelőcsavarok tartós kötést garantálnak még gyakori nyitás esetén is.

Az IP44 védettségi fokozat azt jelenti, hogy a ház tömített az 1 mm-nél nagyobb szilárd anyagokkal szemben, és védelmet nyújt bármely irányból érkező vízsugár ellen - elegendő a szabadban, fedett helyen vagy nedves műszaki helyiségekben való munkavégzéshez. Az egy soros, 12 modulhelyes ház közvetlenül falra vagy más függőleges felületre szerelhető - nincs szükség falmélyedésre vagy süllyesztett szerelésre. A csomagban szerelőcsavarok takarósapkákkal, valamint egy PG-16 tömszelence található, amely lehetővé teszi a tápvezetékek bevezetését további kiegészítők nélkül.

Erőcsatlakozó aljzatok, Schuko aljzatok és gyári túláramvédelem

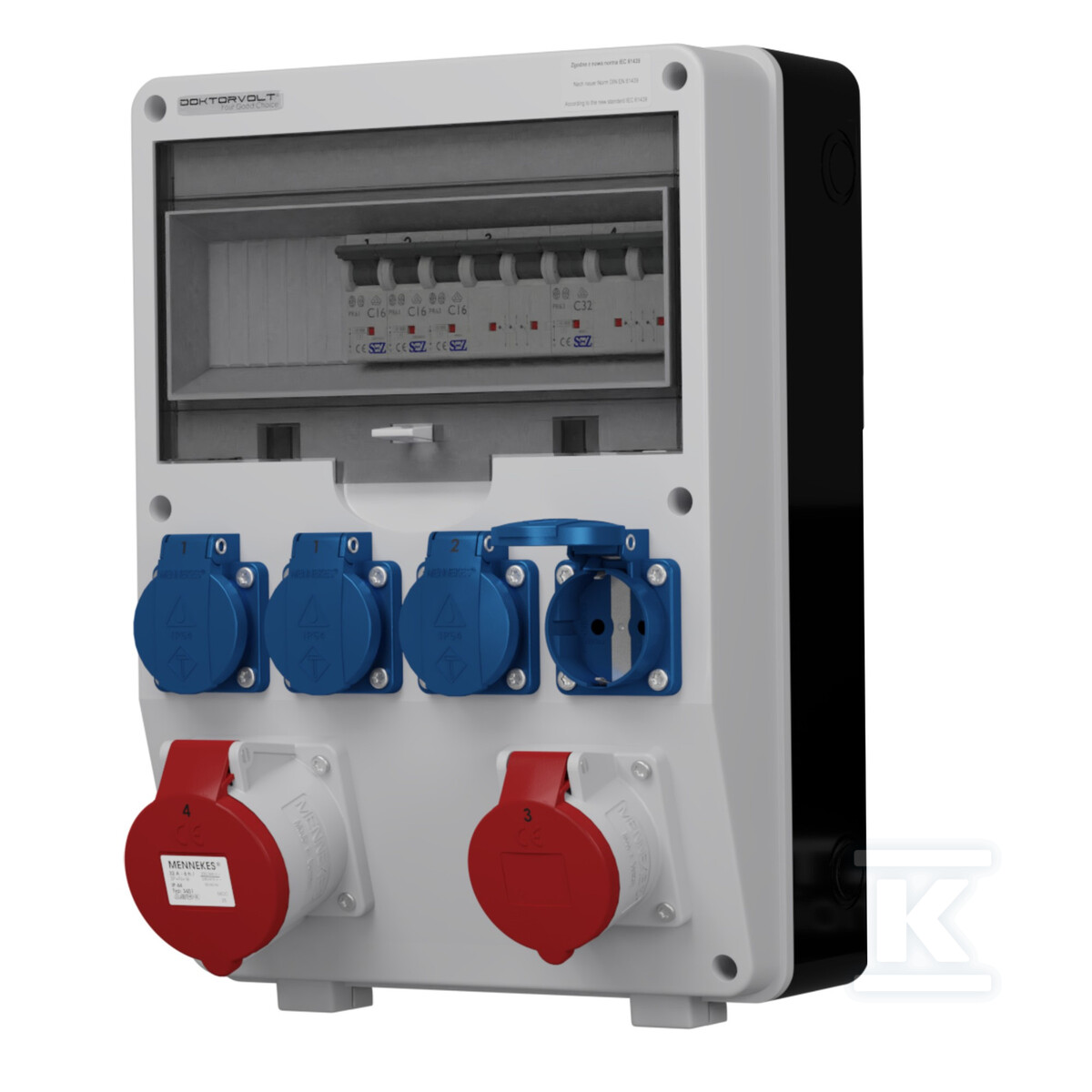

Az elosztószekrény előlapján a következők találhatók:

• 1 erőcsatlakozó aljzat - 1385 típus, 5-pólusú, 16A / 400V, IP44,
• 1 erőcsatlakozó aljzat - 3451 típus, 5-pólusú, 32A / 400V, IP44,
• 4 egyfázisú aljzat - 230V / 16A, Schuko csatlakozó (2P+E), IP54.

Az erőcsatlakozó aljzatok lehetővé teszik nehéz építőgépek - betonkeverők, hegesztő aggregátorok vagy kompresszorok - közvetlen csatlakoztatását. A négy Schuko aljzat a kisebb elektromos kéziszerszámokat, munkavilágítást vagy töltőket szolgálja ki. Minden aljzat saját kismegszakítóval rendelkezik:

Áramkör	Védelem	Karakterisztika
32A erőcsatlakozó aljzat	C32, hárompólusú	10 kA
16A erőcsatlakozó aljzat	C16, hárompólusú	10 kA
Schuko aljzatok (2× 2 db)	C16, egypólusú	10 kA

A C karakterisztikájú kismegszakítókat úgy választották ki, hogy ellenálljanak az elektromotorok indítási áramának felesleges kioldás nélkül, ugyanakkor reagáljanak a rövidzárlatokra és az áramkörök túlterhelésére.

A huzalozás H07V-K vezetékekkel készült - rugalmas sodrott vezetékekkel, 2,5 mm² keresztmetszettel (nulla és fázis) és 4 mm² keresztmetszettel (védőföldelő, sárga-zöld). A fő sín modell 3F / 8M / 12 mm² teljes záródugókészlettel.

Szabványok és üzemi paraméterek

Az elosztószekrény megfelel az alacsony feszültségű elosztóberendezésekre vonatkozó IEC 61439 szabvány követelményeinek, valamint az építőipari CPR irányelvnek. A kismegszakítókat a CSN EN 60898 és SN EN 60947-2 szabványok szerint tanúsították, EFS, EFC és VDE jóváhagyásokkal rendelkeznek. A termék megfelel a CE irányelvnek, a veszélyes anyagok korlátozásáról szóló RoHS irányelvnek, valamint a gyártó minőségirányítási rendszerének az ISO 9001:2015 szabvány szerint.

A berendezés rövidzárlati ellenállása ≤ 10 kA. A terhelés egyidejűségi tényezője (RDF = 0,8) lehetővé teszi a tervező számára az egyes áramkörök teljesítményének összegzését a tápláló transzformátor vagy generátor kiválasztásakor.
