Kétláncú napelemes elosztódoboz PV rendszerekhez

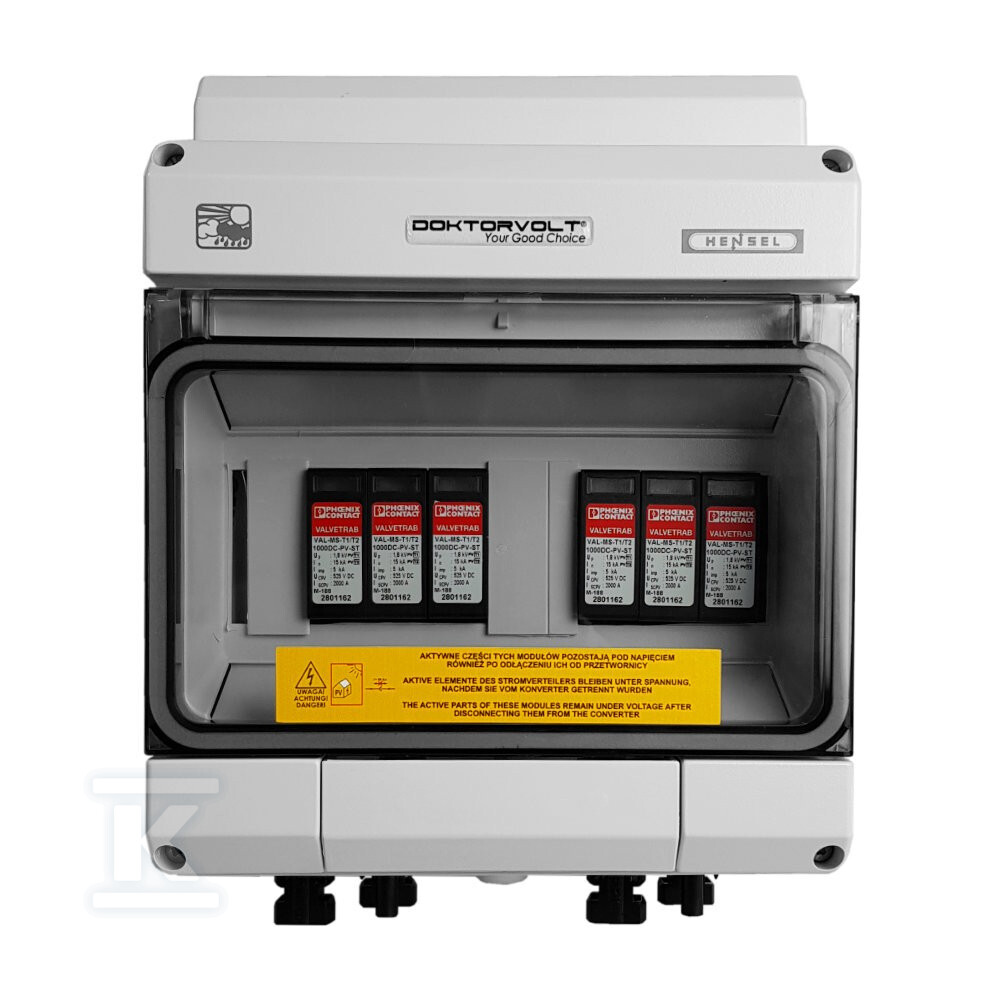

A Doktorvolt márkájú DC elosztódoboz a napelemes rendszerek túlfeszültség elleni védelmére szolgál. A konstrukció két láncot (DC áramkört) támogat, ami ideális választássá teszi kisebb és közepes méretű PV rendszerekhez - lakóépületekben és kereskedelmi létesítményekben egyaránt. A készülék 1000V DC névleges feszültségen működik, a maximális üzemi feszültség Uc értéke 1050V DC.

Ház és üzemeltetési feltételek

A ház polikarbonátból készült - ez az anyag nagyra értékelik időjárásállósága miatt, ami fontos szempont a épületen kívüli szerelésnél. A RAL 7035 szürke szín lehetővé teszi az elosztódoboz diszkrét felszerelését a homlokzatra vagy a PV rendszer közelébe.

A IP65 védelmi fokozat teljes porállóságot és vízsugár-állóságot jelent - az elosztódoboz így kültéri körülmények között is megfelelően működik további védelem nélkül.

A ház méretei 238 × 200 × 111 mm (M F4 csatlakozókkal: 265 × 200 × 111 mm), a szerelés felületre történik - falra vagy tartószerkezetre. Az EPDM gumi tömítés széles hőmérséklet-tartományban megőrzi rugalmasságát, a rozsdamentes acél csavarok pedig még hosszan tartó nedvességnek való kitettség esetén sem korrodálnak.

Túlfeszültség-védelem és komponensek

A túlfeszültség elleni védelemről két Phoenix Contact VAL-MS-T1/T2 túlfeszültség-levezető gondoskodik - ez az egyik legelismertebb elektrotechnikai alkatrészgyártó a piacon. A T1 T2 védelmi osztály biztosítja a nagy villámimpulzusok és a kisebb üzemi túlfeszültségek elnyelésének képességét. A vizsgálati áram In értéke 15 kA, a maximális áram Imax pedig 40 kA.

A 3,5 kV alatti védelmi feszültségszint Up hatékonyan csökkenti a túlfeszültségeket a csatlakoztatott PV modulok és inverter biztonságos értékeire. A levezetők megfelelnek az IEC 61643-11:2011 szabványnak, és a teljes elosztódoboz megfelel a napelemes rendszerek európai szabványainak.

Kábelezés és napelemes csatlakozók

Az elosztódoboz belsejében munkavezetékek vannak beépítve - H07V-K 16 mm² vezérlővezeték sárga-zöld színben, mint védővezető, valamint 6 mm² napelemes vezeték piros szigeteléssel a DC pólusokhoz.

Az elosztódobozhoz MC4 napelemes csatlakozó-készlet tartozik - négy-négy anya és apa csatlakozó. A kiegészítő csatlakozó-készlet biztosítja a csatlakoztatásra való azonnali készséget, további konektorok vásárlása nélkül. A napelemes csatlakozók 1000 V AC/DC feszültségen működnek, 8 kV impulzusos feszültséget bírnak, és IP67 védelmi fokozattal rendelkeznek, ami lehetővé teszi alkalmazásukat olyan helyeken is, ahol közvetlen vízzel való érintkezés lehetséges.

A gyártás TÜV SÜD által tanúsított minőségirányítási rendszerben történik, és minden darab egyedi tanúsítvánnyal rendelkezik, amely megerősíti az IEC szabványoknak és a kivitelezési minőségnek való megfelelést.
