PV DC 1000V elosztópanel T1 T2 Mersen Doktorvolt 4418 DV-4418-FOT

Komplexus fotovoltaikus rendszervédelem

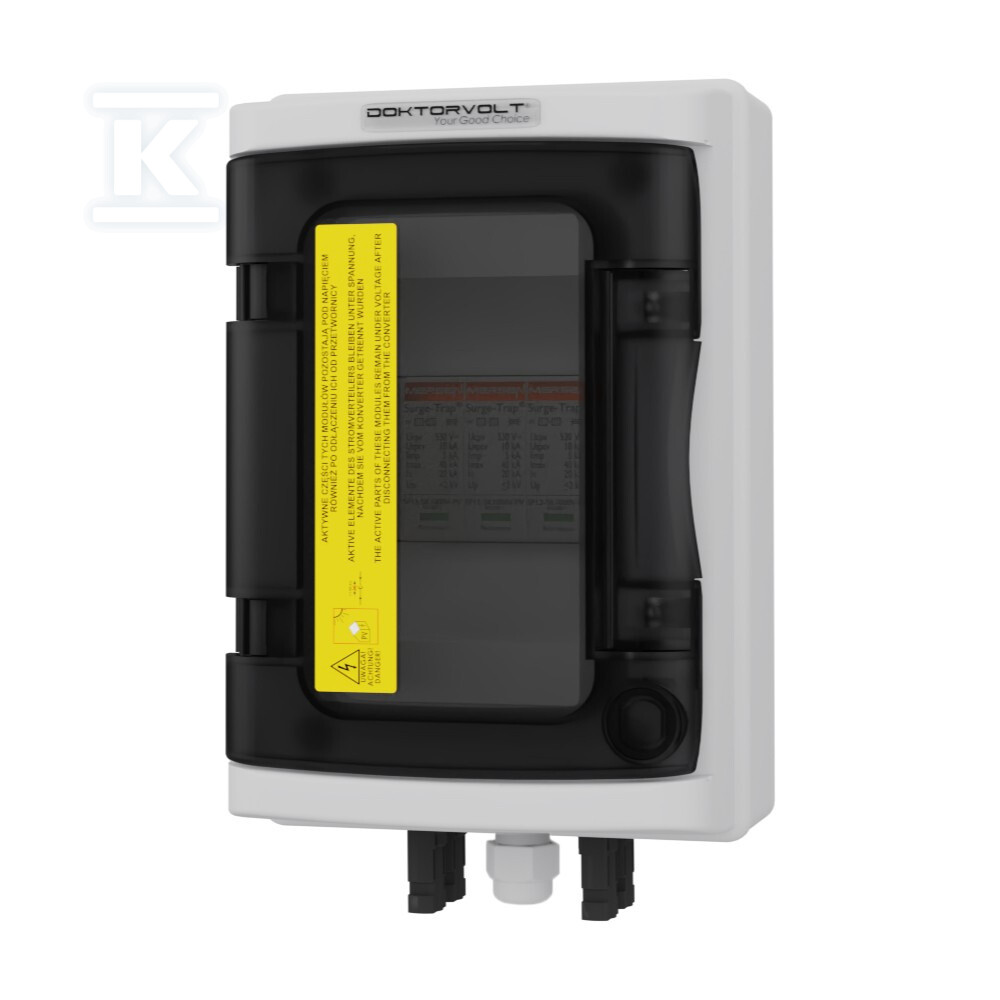

A Doktorvolt márkájú fotovoltaikus elosztó egy egy áramkörös megoldás, amely kis és közepes méretű PV rendszerekhez készült. Az eszközt úgy tervezték, hogy biztonságosan összekapcsolja a stringeket az inverterrel – kiváló minőségű alkatrészekkel van felszerelve, amelyek védenek a túlfeszültségek és a esetleges rövidzárlatok hatásai ellen.

Tok és üzemi feltételek

A technopolimerből készült tok magas ellenállóságot mutat az időjárási körülményekkel szemben – nem korrodál, nem igényel karbantartást, és megőrzi mechanikai tulajdonságait évek протягом a UV-sugárzásnak kitett környezetben is. A 142 × 210 × 100 mm méretek (csatlakozóhüvellyel és csatlakozókkal: 142 × 240 × 100 mm) lehetővé teszik a felületi szerelést még korlátozott helyen is. Az IP65 védelem teljes szigeteltséget biztosít – a por nem jut be a belső térbe, a tokra bármely irányból érkező vízsugár pedig nem károsítja az alkatrészeket.

Az ajtó polikarbonatból készült – ez egy transzparens anyag, így az elosztó állapota anélkül is látható, hogy meg kellene nyitni. Az EPDM gumából készült tömítés rugalmasságát még negatív hőmérsékleten is megőrzi, a rozsdamentes acélból készült csavarok pedig garantálják a mechanikai kötések tartósságát. A tok színe a klasszikus szürke RAL 7035, amely jól illeszkedik az épületek homlokzatához.

Túlfeszültségvédelem és elektromos alkatrészek

Az elosztó szíve a Mersen STPT12-5K1000V-YPV túlfeszültség-védő, amely a világ egyik legelismertebb védelmi elemek gyártója. Az eszköz a maximum 1000V DC feszültségen működik (folyamatos feszültsége Uc 1060V DC), ami lehetővé teszi a standard fotovoltaikus rendszerekben való alkalmazását.

A T1+T2 védelmi osztály kétlépcsős detekciót és túlfeszültség-elnyelést jelent:

• T1 (B osztály) – impulszáram Limp akár 5 kA, képes elnyelni a közvetlen villámcsapások által generált energiát,
• T2 (C osztály) – próbáram In 20 kA, maximális áram Imax 40 kA, hatékony védelem a közvetett atmoszférikus és kapcsolási túlfeszültségek ellen.

A védelem feszültségszintje Up 4,0 kV, ami hatékonyan csökkenti az inverter bemenetére érkező impulzusok amplitúdóját. A túlfeszültség-védő gyártója – a Mersen – rendelkezik a UL és CE tanúsítványokkal, maga a termék pedig megfelel az EN/IEC 61643 szabványnak.

A belső kábelezést 1×6 mm²-es solar kábelek (fekete és piros) alkotnak 0,6/1 kV névleges feszültséggel. A vezeték keresztmetszetét úgy választották, hogy az elosztó hossza mentén jelentős teljesítményveszteség ne lépjen fel még a string teljes terhelése mellett is.

Solar csatlakozók és készlet tartalma

Gyári előinstalálással tartalmaz egy csatlakozó készletet:

• PG-11 kábelátvezető – a stringek belépése a modulok oldaláról,
• MC4 solar csatlakozók – gyárilag felszerelve (2x női + 2x férfi), amelyek lehetővé teszik a gyors csatlakoztatást az inverterhez.

A készletben további solar csatlakozók is találhatók (2x női + 4x férfi), amelyek bővítő vagy vészhelyzeti kapcsolatok kialakítására szolgálnak. Ez fontos kiegészítő – az európai IEC 62548 és IEC 60364-7-712:2017 szabványok tiltják a különböző gyártók konektorainak keverését egyetlen DC áramkörben a kontaktus ellenállása miatt, ami a kötések túlmelegedéséhez vezethet. Kizárólag egységes alkatrészek használata alapozza meg az egész rendszer biztonságát.

A solar csatlakozók 1000 V DC feszültségen működnek, bírják a 8 kV impulszfeszültséget, és IP67 védelem jellemzővel rendelkeznek.

Szabványok, tanúsítványok és gyártás

A gyártó a TÜV SÜD által tanúsított minőségirányítási rendszert vezetett be, amely igazolja a gyártási folyamatok ismételhetőségét és a minőségellenőrzést minden szakaszban. Az elosztó rendelkezik a CE megfelelőségi deklarációval,
