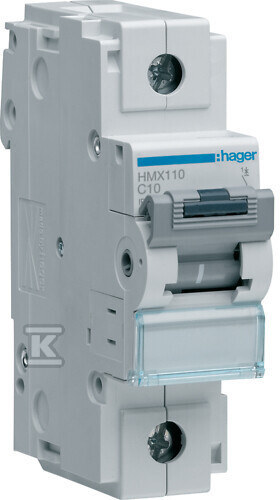

Túláramkapcsoló Icu=50kA 1P C 10A HMX110

Magas megszakítási képességű túláramvédő

Megvédi az áramköröket a túlterheléstől és a rövidzárlattól, különösen ott, ahol nagy indítóáramok fordulnak elő – például motorok, szivattyúk vagy transzformátorral ellátott LED világítás esetén. A C jellemző lehetővé teszi, hogy rövid ideig tartó áramcsúcsokat anélkül bírja el, hogy feleslegesen lekapcsolna, ezáltal csökkentve a hamis lekapcsolások számát a gyakorlatban.

DIN sínre szerelhető elosztószekrényben, 1,5 modul (27 mm szélesség) helyet foglal. 70 mm mélységben beépíthető – tökéletesen illeszkedik a szabványos házakba. A csavarmenetes csatlakozók egyvezetéket 70 mm²-ig és többszörös vezetéket 50 mm²-ig támogatnak, ami rugalmasságot biztosít a vékony vezérlővezetékek és a vastagabb táphozó vezetékek csatlakoztatásához. A 3,6 Nm meghúzási nyomaték pontosan meghatározott – nem kell találgatni, hogy megfelelően szorított‑e.

A telepítőnek – precizitás és kompatibilitás

Minden csatlakozó felső és alsó része egyvonalas – ez megkönnyíti a szerelést több kapcsolóval ellátott szekrényekben, és esztétikus, egységes elrendezést biztosít „magas” vagy „alacsony” végek nélkül. IP20 védelem megvédi a feszültség alatt álló részek érintésétől, de nem alkalmas nedves környezetben való telepítésre. A –25 °C és +70 °C közötti hőmérsékleten való működés lehetővé teszi használatát akár fűtés nélküli helyiségekben, vagy megfelelő osztályú házakban kültéren is.

A 3-as energia korlátozási osztály azt jelenti, hogy rövidzárlat esetén gyorsan korlátozza az áram áramlását – csökkentve a vezetékek és egyéb telepítési elemek károsodásának kockázatát. A névleges ütésfeszültség 6 kV biztosítja a hálózati impulzusok (pl. villámcsapás vagy kapcsolási események) elleni ellenállást. Mindez megfelel az IEC 60947-2 és IEC 60898-1 szabványoknak – tehát a legújabb előírásoknak megfelelően működik.

A felhasználónak – stabilitás és biztonság

Nem kell aggódnia a hirtelen lekapcsolások miatt a berendezés indításakor. Ez a megszakító nem „ugrik” a szivattyú vagy ventilátor indításakor – nyugodtan működik, amíg valódi rövidzárlat vagy tartós túlterhelés nem következik be. A 415 V AC munkafeszültség lehetővé teszi, hogy otthoni 230 V áramkörökhöz és ipari háromfázisú rendszerekhez egyaránt alkalmas legyen. A N vezeték lekapcsolásának hiánya azt jelenti, hogy ez egy klasszikus egypólusú megszakító – nem alkalmas a N vezeték lekapcsolását igénylő TN-S rendszerekhez.

Érdemes megjegyezni: ez nem differenciáláramú megszakító. Ha védelmet szeretne a áramütés ellen – külön UZO‑t kell hozzáadni.
