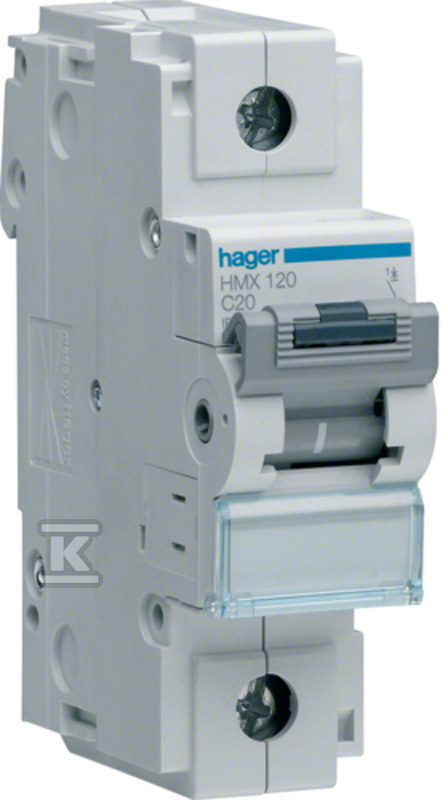

Túláramkapcsoló Icu=50kA 1P C 20A HMX120

Hőmérsékletvédelmi megszakító HMX120

Hőmérsékletvédelmi megszakító HMX120 egy magas kapcsolási képességű elem, amelyet ipari és kereskedelmi telepítések stabil és biztonságos áramkörvédelemére terveztek. Konstrukciója lehetővé teszi a falra szerelést a kapcsolószekrényekben, a csavaros csatlakozók egyaránt alkalmasak egy- és több szálú vezetékekhez – rögzítőcsavarok használata nélkül.

A névleges áram 20 A C jellemzővel azt jelenti, hogy a megszakító jól tűri a motorok, szivattyúk vagy LED világítás transzformátorok indításakor fellépő rövid idejű áramlökéseket, anélkül, hogy véletlenül lekapcsolna. A zárlati kapacitás 50 kA 230 V és 400 V feszültségnél azt jelzi, hogy képes biztonságosan megszakítani még a nagy teljesítményű hálózatok extrém zárlatait is, ami kulcsfontosságú a magas zárlati potenciállal rendelkező telepítésekben.

A felső és alsó csatlakozók egy vonalban vannak elhelyezve – ez megkönnyíti a vezetékek elvezetését és a több megszakítót tartalmazó szekrényekben való szerelést. A szorítási nyomaték 3,5–5,0 Nm, amely pontosan meghatározott: túl alacsony – laza csatlakozás kockázata; túl magas – a csatlakozó sérülése. Fontos megjegyezni: rugalmas vezetékek esetén a maximális keresztmetszet 50 mm², mereveknél 70 mm². Nem szükséges rögzítőcsavart használni, de ügyelni kell a szigetelés megfelelő beillesztésére a csatlakozóba.

Az IP20 védelem megvédi a feszültség alatti részeket a közvetlen érintéstől, de nem védi a nedvesség ellen – ezért nem szabad olyan helyeken szerelni, ahol gőz vagy fröccsenő víz van. Széles hőmérséklet-tartományban működik: -25 °C‑tól +70 °C‑ig, így felhasználható fűtetlen helyiségekben vagy fedett kültéren.

Az energia korlátozási osztály 3 és a túlfeszültség kategória 3 azt jelenti, hogy a megszakító támogatja a túlfeszültségvédelem rendszereit – nem csupán egy egyszerű megszakító, hanem egy fejlettebb védelmi hálózat része.

A DIN sínre szerelés szabványos – 1,5 modul (27 mm szélesség) helyet foglal el. A magasság (90 mm) és a mélység (70 mm) kompatibilis a legtöbb szekrénnyel. N nem választható le egyszerre – ezért nem alkalmas TN-S áramkörökben, ahol a nulla szétválasztása szükséges. További kiegészítők (segédkapcsolók, indítók) később hozzáadhatók, ami rugalmasságot biztosít a modernizálás során.

Mindez 415 V AC feszültségnél és 50–60 Hz frekvencián működik. A szigetelés (Ui = 500 V) és az ütésfeszültség (6 kV) biztosítja a rövid idejű túlfeszültségek elleni ellenállást. Mechanikai élettartam 20 000 ciklus, elektromos élettartam 4 000 ciklus a intenzíven használt telepítésekhez.
