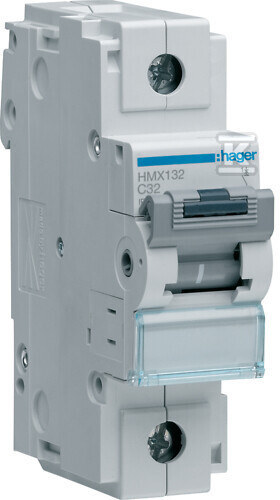

Túláramkapcsoló Icu=50kA 1P C 32A HMX132

Túláramkapcsoló HMX132 – masszív védelem motoros és nagy indítóáramú áramkörök számára

Védi az egyfázisú áramköröket 32 A névleges áram mellett, ideálisan alkalmas ott, ahol rövid idejű áramcsúcsok fordulnak elő – például pumpák, ventilátorok, kompresszorok vagy elektromos szerszámok indításakor. A C karakterisztika lassabb kioldást biztosít a B típushoz képest, ezáltal kiküszöböli a felesleges lekapcsolásokat az eszközök indításakor.

DIN sínre szerelve az elosztótáblában, 1,5 modul (27 mm szélesség) helyet foglal el, beépítési mélysége 70 mm – kompatibilis a legtöbb szabványos házzal. Egymagvas vezetékek csatlakoztatása 1‑70 mm² keresztmetszettel, többmagvasak 50 mm²-ig – elegendő tartomány a vékony vezérlővezetékek és a vastag tápkábelek számára. A csatlakozók meghúzási nyomatéka 3,6 Nm – elegendő a biztonságos csatlakozáshoz az izoláció sérülésének kockázata nélkül.

Zárlási képesség 50 kA 230 V és 400 V feszültségnél, ami azt jelenti, hogy a kapcsoló biztonságosan megszakíthat még nagyon nagy zárlati áramokat is – ezáltal megfelelő otthoni telepítésekhez és kisebb kereskedelmi létesítményekhez egyaránt. Energia korlátozási osztály 3 és szennyeződés fokozat 3 garantálja a stabil működést növelt por vagy nedvesség körülmények között a műszaki helyiségekben.

Az IP20 védelem nem védi a vizet, de megvédi a véletlen érintéstől a feszültség alatt álló részekkel – ez a szabvány a belső elosztótáblákba szerelt eszközöknél. Szigetelési feszültség Ui = 500 V és ütésfeszültség Uimp = 6 kV további biztonságot nyújt a túlfeszültségek esetén.

Minden felső és alsó csatlakozó egyvonalas – ez megkönnyíti a szerelést és a kompatibilitást más moduláris eszközökkel a szekrényben. További felszerelés (pl. zárak, kioldók) lehetősége lehetővé teszi a funkcionalitás bővítését a készülék cseréje nélkül.

Stabilan működik széles hőmérséklet‑tartományban: –25 °C és +70 °C között – még fűtetlen helyiségekben vagy magas környezeti hőmérsékleten géptermi helyiségekben is. Mechanikai élettartam 20 000 ciklus, elektromos 4 000 ciklus, ami hosszú távú megbízhatóságot biztosít.

A falra szerelhető kialakítás a konstrukció által támogatott – könnyen telepíthető új építkezéseknél és felújításoknál egyaránt.
