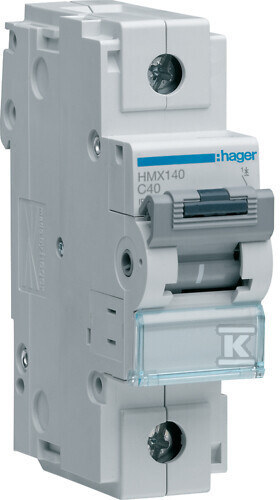

Túláramkapcsoló Icu=50kA 1P C 40A HMX140

Véd a motorokkal és nagy indítóárammal rendelkező berendezésekkel ellátott áramköröket

A C jellemző lehetővé teszi, hogy a kapcsoló késleltessen a rövid ideig tartó áramcsúcsokra — olyanokra, amelyek a szivattyúk, ventilátorok vagy kompresszorok indításakor jelentkeznek. Nem kapcsol ki véletlenül indításkor, de továbbra is hatékonyan reagál a tartós túlterhelésekre és rövidzárlatokra. Ez kulcsfontosságú tulajdonság mezőgazdasági telepítésekhez, műhelyekhez vagy hőszivattyús házakhoz.

Szerelés elosztótáblákban és falba süllyesztett szekrényekben – további elemek nélkül

DIN sínre szerelésre tervezve, 1,5 modul helyet foglal el. 90 mm magasság és 70 mm mélység kompakt elhelyezést tesz lehetővé a szabványos szekrényekben. A falba süllyesztett szerelés további burkolat vagy tartó nélkül megvalósítható – elegendő a csavaros rögzítő. Az egyvezetékes kábelek 70 mm²-ig és a többvezetékesek 50 mm²-ig közvetlenül csatlakoztathatók – nincs szükség végződésre.

Környezeti feltételekkel szemben ellenálló és szabványoknak megfelelő

-25 °C és +70 °C közötti hőmérsékleten működik – problémamentes fűtetlen helyiségekben, tetőkön vagy garázsokban. IP20 védettségi fokozat alapvédelmet nyújt az érintés és a por ellen, de nedves környezetben nem alkalmas. 3. energia korlátozási osztály és 6 kV ütésfeszültség biztosítja, hogy a kapcsoló megbirkózik a városi és ipari hálózatok tipikus túlfeszültségeivel. IEC 60947-2 és CE irányelvekkel összhangban – a megfelelőségi nyilatkozat minden telepítő számára elérhető.

Egyirányú csatlakozás, a nulla vezeték automatikus szétkapcsolása nélkül

Egyfázisú (1P) – csak a fázisvezetőt védi. A nulla vezeték nem szétkapcsolódik automatikusan, ami a háztartási és könnyű ipari egyfázisú áramkörökben szabvány. Rögzítőcsavar meghúzási nyomaték: 3,6 Nm – elegendő egy egyszerű nyomatékálló csavarhúzó. Nem igényel speciális eszközöket.

Több mint 20 ezer mechanikus ciklusra való ellenállás

Napi használatra tervezve – kézzel több mint 20 ezer alkalommal be- és kikapcsolható a paraméterek romlása nélkül. Elektromos élettartam (4000 ciklus) stabil működést biztosít még gyakori rövidzárlat‑kikapcsolások esetén is. A névleges rövidzárlati kapacitás 50 kA 230 V és 400 V mellett azt jelenti, hogy a kapcsoló megbirkózik a modern telepítések tipikus legnagyobb rövidzárlati áramával.
