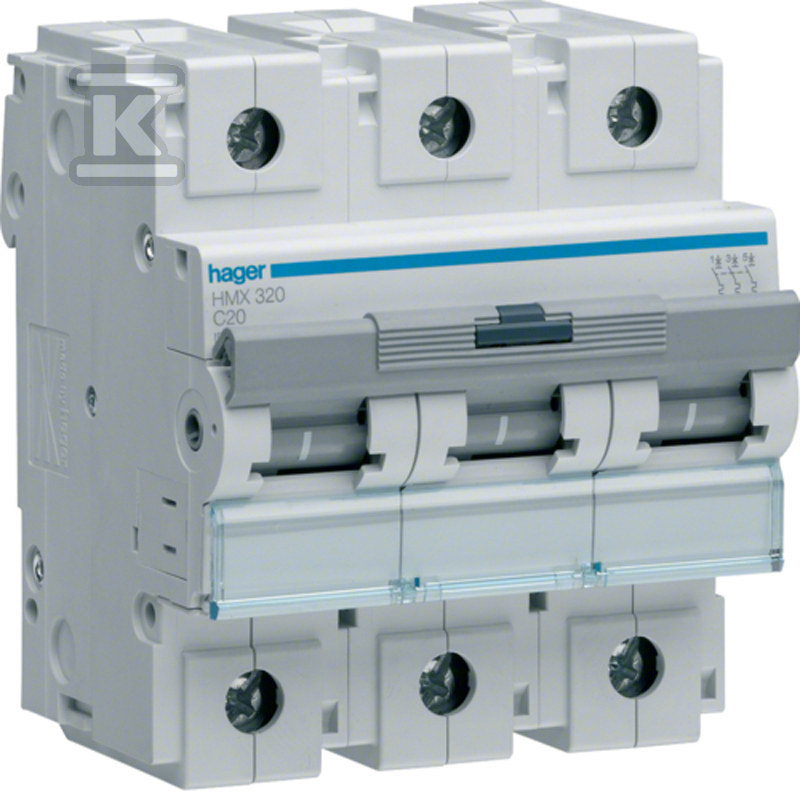

Túláramkapcsoló Icu=50kA 3P C 20A HMX320

Túlfeszültség megszakító HMX320 egy magas megszakítási képességű elem, amely ipari és kereskedelmi telepítésekhez lett tervezve, ahol megbízható védelem szükséges túlterhelés és rövidzárlat ellen. Konstrukciója lehetővé teszi a biztonságos és gyors áramkör lekapcsolását 50 kA rövidzárlati áram esetén – még 400 V AC feszültségnél is – így alkalmas nagy terhelésű hálózatokhoz, például motoros gépek vagy gyártócsarnokok elosztó rendszereihez.

A C jellemző késleltetett kioldást biztosít rövid, de nagy indítóáramok esetén – ideális motorok, transzformátorok vagy nagy indítóárammal rendelkező LED világítás védelmére. Nem kapcsol ki véletlenül az elektromos kapcsolók normál impulzusai esetén.

A DIN 35 mm-es sínre való beépítés szabványos és egyszerű – a modern klippeknek köszönhetően a megszakító könnyen hozzáadható vagy eltávolítható még a meglévő sínvezetékek között is. A csavaros csatlakozók egy- és többvezetékes kábeleket (1–70 mm² és 1–50 mm²) egyaránt támogatnak, ami rugalmasságot biztosít különböző kábel típusok csatlakoztatásához. A 3,6 Nm meghúzási nyomaték pontosan meghatározott – elegendő egy egyszerű csavarhúzó PZ2 fejjel, dinamométer használata nélkül.

Az IP20 védettségi fokozat biztosítja a feszültség alatt álló részek érintés elleni védelmét – megfelelő elosztótáblákba való szereléshez. A 90 mm magasság és 80 mm szélesség (4,5 modul) kompakt elhelyezést tesz lehetővé szűk helyeken. A –25 °C és +70 °C közötti széles hőmérsékleti tartományban való működés lehetővé teszi alkalmazását fűtetlen helyiségekben és a gyártási hőségben egyaránt.

Kiegészítő felszerelés (segédkapcsolók, áramvédő modulok) lehetővé teszi a funkciók bővítését – például a megszakító állapotjelző vagy automatizálási rendszerekkel való integráció. Az IEC 60947-2 szabványnak való megfelelés és a 3-as energia korlátozási osztály azt jelenti, hogy a megszakító a legújabb biztonsági előírásoknak megfelelően működik, és korlátozza a rövidzárlat helyére továbbított energia mennyiségét – ez csökkenti a telepítés károsodásának kockázatát.

Az egyenlő felső és alsó csatlakozók megkönnyítik a vezető sínek szerelését – nem szükséges a kábelhosszt igazítani vagy további adaptereket használni. Az állapotjelző (zöld = OFF, piros = ON) elöl látható – nem kell kinyitni a szekrényt a kör áramkör állapotának ellenőrzéséhez. A N pól egyidejű szétkapcsolásának hiánya azt jelenti, hogy ez egy 3P típusú hárompólusú megszakító – nincs semleges szigetelés funkciója – ami a TN-S vagy TN-C-S rendszerekben jellemző.

Nem igényel speciális szerelési feltételeket: függőlegesen, vízszintesen vagy akár „hátra” is szerelhető – teljes funkcionalitás megmarad. A 20 000 ciklusos mechanikai és 4 000 kapcsolási elektromos élettartam biztosítja, hogy gyakori használat során is megőrizze paramétereit.
