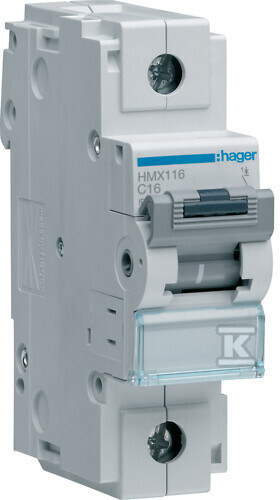

Túláramvédelmi kapcsoló Icu=50kA 1P C 16A HMX116

Magas rövidzárlati képesség kompakt házban

Ez az egy pólusú túláramvédelmi kapcsoló a 50 kA névleges rövidzárlati kapcsolóképességével (Icu) kiemelkedik a szabványos elosztószekrényes megoldások közül. Ez a paraméter azt jelenti, hogy az eszköz biztonságosan megszakíthatja az áramkört még nagyon nagy rövidzárlati áramok esetén is, ami kulcsfontosságú közvetlenül transzformátorról táplált rendszerekben vagy nagy rövidzárlati teljesítményű helyeken. A C típusú kioldó karakterisztikának köszönhetően az eszköz ideálisan alkalmas olyan áramkörökbe, ahol rövid ideig tartó áramcsúcsok fordulnak elő, például elektromos motorok indításánál vagy fénycsöves és LED-es világítás tápellátásánál.

Érdemes figyelmet fordítani a csatlakozók kialakítására, amelyek lehetővé teszik 70 mm² (merev vezetékek esetén) és 50 mm² (rugalmas vezetékek esetén) keresztmetszetű vezetékek csatlakoztatását. Ez a széles tartomány megkönnyíti a szerelést mind kis háztartási elosztókban, mind pedig nagyobb ipari szekrényekben, ahol gyakran vastagabb kábeleket alkalmaznak. Az eszköz mindössze 1,5 modul szélességet foglal el a DIN-sínén, így helytakarékos megoldást kínál a biztosítékszekrényben anélkül, hogy a nagy teljesítményről kellene lemondani.

Alkalmazás és szerelési rugalmasság

Az eszközt vakolt szerelésre és DIN-sínre való felszerelésre tervezték, így univerzális eleme az elektromos telepítéseknek. Az IP20 védettség és a 3. osztályú energia-korlátozás biztosítja az áramütés elleni védelmet és minimalizálja a feszültségnövekedések hatásait. A 20 000 mechanikai és 4 000 elektromos ciklusos élettartam garantálja a hosszú élettartamot még gyakori kapcsolás vagy hálózati hibák esetén is.

A telepítők számára fontos a rendszer bővíthetősége – a kapcsoló kiegészítő kiegészítők, például segédérintkezők vagy kioldók csatlakoztatását teszi lehetővé. A felső és alsó csatlakozók egyenletes elrendezése megkönnyíti a gyors soros kapcsolást más moduláris készülékekkel, ami felgyorsítja az elosztó kialakítását. Az eszköz helyesen működik a -25 °C-tól 70 °C-ig terjedő széles környezeti hőmérsékleti tartományban, így alkalmazható fűtetlen gazdasági helyiségekben vagy gyártócsarnokokban is.

Műszaki részletek és működési feltételek

Ennek a modellnek az alapvető műszaki adatai a 16 A névleges áram és a C típusú kioldó karakterisztika, amelyek meghatározzák elsődleges alkalmazását mérsékelt indítóáramú áramkörökben. A szigetelési névleges feszültség 500 V, az ütésállóság pedig eléri a 6 kV szintet, ami biztosítja a szilárd védelmet légköri vagy kapcsolási feszültségnövekedések ellen. Az eszköz 415 V-ig terjedő hálózati feszültséget kezel, és 50–60 Hz frekvenciatartományban működik.

A szerelés és üzemeltetés szempontjából érdemes kiemelni néhány fontos szempontot: a csatlakoztatható vezetékek keresztmetszete 1-től 70 mm²-ig terjed merev vezetékek esetén, és 1-től 50 mm²-ig rugalmas vezetékek esetén, így kiküszöböli a vékony kábelekhez szükséges további végek használatát, vagy csökkenti azok számát vastag vezetékeknél. A csatlakozók meghúzási nyomatéka 3,5–5,0 Nm között mozog, biztosítva a rezgésálló, tartós kapcsolatot. A névleges áramra vonatkozó teljes teljesítményveszteség körülbelül 3,46 W, ami kisebb felmelegedést eredményez folyamatos működés közben. A nyitott állapot vizuálisan jelzett zöld jelzővel a vezérlőkar felett – elég ránézni a jelző pozíciójára, hogy megállapítsuk, az áramkör le van-e kapcsolva karbantartási munkák során. Az eszköz szélessége mindössze 27 mm (1,5 modul), a beépítési mélység pedig 70 mm, ami kompakt elrendezést tesz lehetővé vakolt vagy felületi elosztókban.
