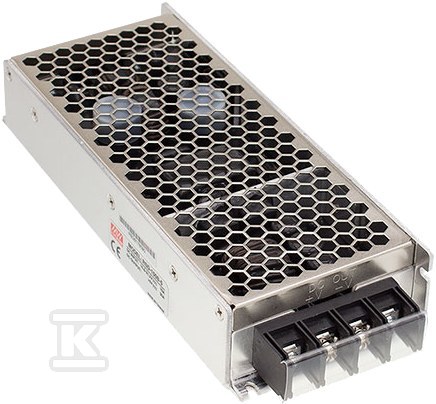

Konvertor 150W 14.4~33.6V-24V 6.3A RSD-150B-24

Szakmai DC/DC átalakító vasúti ipari alkalmazásokhoz

Az RSD-150B-24 átalakító egy fejlett tápellátási megoldás, amelyet kifejezetten a vasúti ipar és a sík közlekedés igényes alkalmazásaihoz terveztek. Az eszköz stabil 24V DC kimeneti feszültséget biztosít 6,3A áramerősségnél és 150W teljesítménynél, így ideális a vasúti kocsik vezérlőrendszereinek, világításának és segédeszközeinek tápellátásához.

Szerkezet és tápellátás biztonsága

Az RSD széria 2:1 széles bemeneti feszültségtartománnyal (16,8~31,2V DC) rendelkezik, ami rugalmasságot biztosít a sík közlekedési járművekben előforduló különböző tápellátási források esetén. A 4000VDC bemenet/kimenet galvanikus szigetelés garantálja a rendszer biztonságát és megszünteti a földhurok problémákat.

A fejlett védelmi rendszer a következőket tartalmazza:

• Túlterhelés védelem (OPP) - egyenáramú korlátozás, amely megvédi az eszközt a sérüléstől
• Túlfeszültség védelem (OVP) - automatikus lekapcsolás a megengedett feszültség túllépése esetén
• Hővédelem (OTP) - automatikus kikapcsolás a transzformátor túlmelegedése esetén
• Fordított polaritás védelem a bemeneten - MOSFET a negatív áramkörben megvédi a telepítési hibáktól

Üzemi paraméterek és környezeti feltételek

Az eszköz −40°C-tól +70°C-ig terjedő szélsőséges hőmérsékleti tartományban működik, teljes funkcionalitást biztosítva derating nélkül +55°C-ig. Ezen hőmérséklet felett a terhelést a derating görbének megfelelően fokozatosan csökkenteni kell.

A ~90%-os energiahatékonyság teljes terhelésnél minimalizálja a hőveszteséget és csökkenti a hűtési igényeket. A „fél-öntéses" kialakítás biztosítja a hő optimális elvezetését és a nedvesség elleni védelmet.

A beépített LED működési állapotjelző lehetővé teszi az eszköz állapotának gyors diagnosztizálását: a zöld fény a normál működést jelzi, a jel hiánya a tápellátás hiányát vagy hibát jelez.

Szabványos megfelelőség és tanúsítványok

Az átalakító megfelel a vasúti szabványok szigorú követelményeinek:

• EN50155 - szabvány a sík közlekedési járművek elektronikai berendezéseihez
• EN45545-2 - anyagok tűzvédelmi követelményei
• EN50121-3-2 - elektromágneses kompatibilitás a sík közlekedésben
• IEC60571, IEC61373 - rezgés- és lökésállósági tesztek

Továbbá az eszköz rendelkezik az IEC/UL62368-1 biztonsági tanúsítvánnyal, és megfelel az EN55032 A/B osztályú EMC követelményeinek, így kompatibilis a nemzetközi elektromos telepítési szabványokkal.

A 105°C-os, nagy élettartamú elektrolit kondenzátorok és a MEAN WELL gyártó hároméves garanciája biztosítják a hosszú távú, megbízható működést a sík közlekedésre jellemző nehéz üzemeltetési körülmények között.
