Sínkapcsoló, FuPacT ISFL250, csavaros csatlakozás M12 LV480856

Professzionális biztosíték-leválasztó kapcsoló elosztószekrényekhez

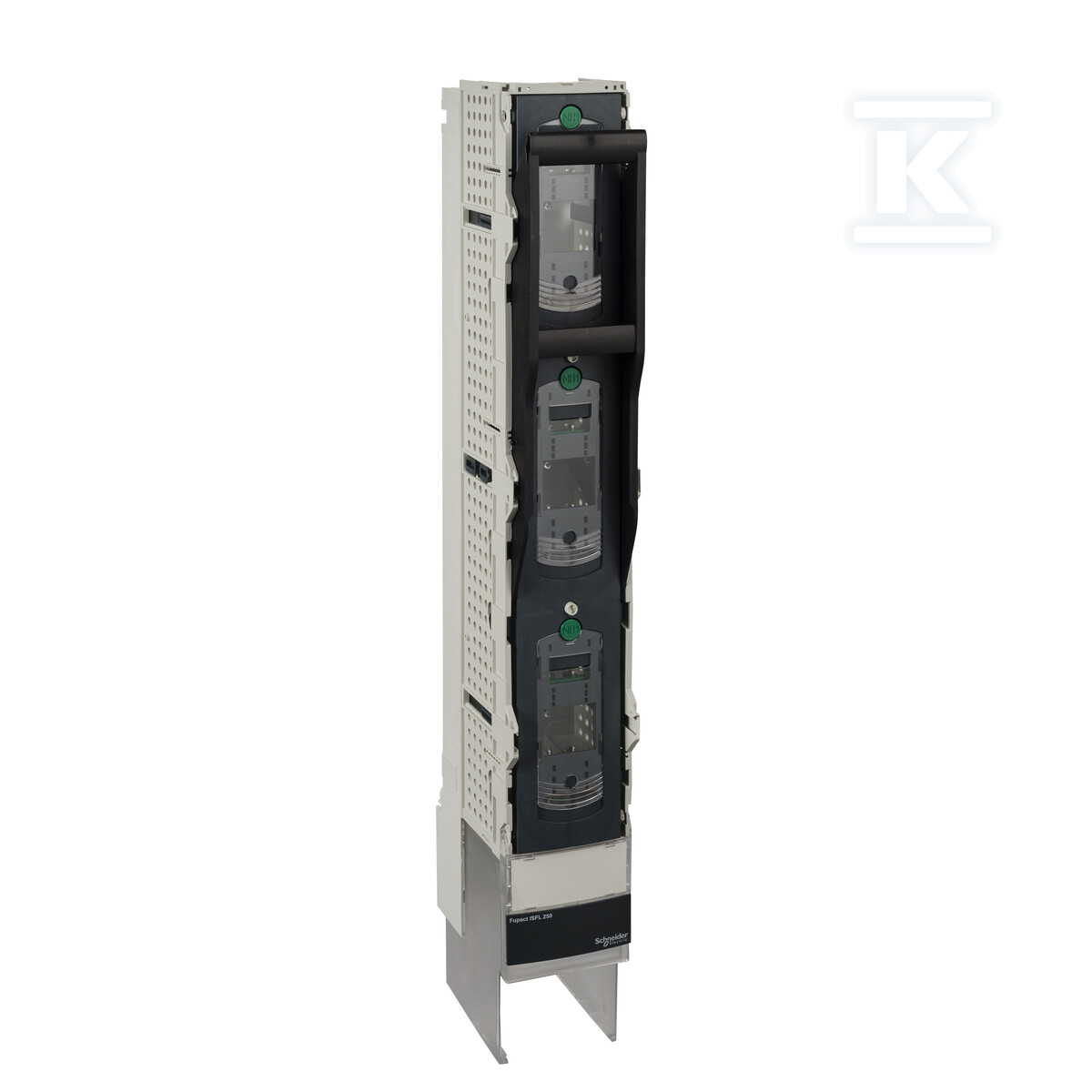

A FuPacT ISFL250 sínes leválasztó kapcsoló egy fejlett védelmi eszköz, amely elektromos elosztószekrényekbe történő beépítésre szolgál. A LV480856 modell M12 csavaros csatlakozóval felszerelve megbízható védelmet biztosít a telepítés számára 250A névleges árammal és 690V AC üzemi feszültségig.

Az eszköz a FuPacT családhoz tartozik - nagy teljesítményű, függőleges felépítésű és moduláris rendszerű biztosíték-leválasztó kapcsolók. Kompakt méretei miatt nem igényel további helyet az áramváltók beszereléséhez, ami leegyszerűsíti az elosztószekrények tervezését.

Kialakítás és műszaki paraméterek

A leválasztó kapcsoló 3 pólusú single-break típusú készülékként készült, egymás fölé történő beszerelési lehetőséggel. A ház IP20 védelmi osztályt és IK07 mechanikai ütésállóságot biztosít. A függőleges kialakítás lehetővé teszi az optimális térkihasználást az elosztószekrényben.

Az elektromos paraméterek a következőket tartalmazzák: 250A névleges tartós áram különböző feszültségek mellett a használati kategória függvényében: AC21B (690V), AC22B (500V) és AC23B (415V). Az eszköz 120kA feltételes rövidzárlati áramot és 15kA rövidzárlati áramot 1 másodpercig bír ki.

Az üzemi hőmérséklet tartomány -20°C és +70°C között van, a szigetelés 8kV vizsgálati feszültséget bír ki. A pólusonkénti veszteségi teljesítmény maximálisan 32W, míg egyetlen biztosítékbetét 23W veszteségi teljesítményt generál.

Szerelés és elektromos csatlakozások

Az eszköz közvetlenül 185mm széles gyűjtősínekre vagy kampós csatlakozók segítségével szerelhető fel. Az alsó oldal M12 csavaros csatlakozást tesz lehetővé 250A-ig terjedő áramú vezetékek számára, míg a felső rész a gyűjtősínek közvetlen csatlakoztatására szolgál.

A csavaros csatlakozások meghúzási nyomatéka 40Nm, ami biztosítja az áramvezető elemek megbízható érintkezését. A kampórendszer lehetővé teszi az energiaellátás elosztását mind felső, mind alsó oldalról, forgatásuk pedig rugalmas telepítési konfigurációt tesz lehetővé.

A leválasztó kapcsoló biztosítékbetét-tartókkal van felszerelve, valamint három lakatos zárral történő blokkolási lehetőséggel a karbantartási munkák biztonsága érdekében. Az eszköz méretei: magasság 741mm, szélesség 100mm, mélység 190mm, teljes tömeg 4,7kg.

Szabványmegfelelőség és tanúsítványok

A termék megfelel az európai és nemzetközi szabványok követelményeinek: EN/IEC 60947-1, EN/IEC 60947-3, valamint a biztosítékbetét szabvány IEC 60269-2-1. Rendelkezik CE, CCC és EAC megfelelőségi tanúsítványokkal, ami lehetővé teszi a jogszerű értékesítést az európai, kínai és euroázsiai piacokon.

Az eszköz 50/60Hz frekvenciájú váltakozó áramú hálózatokhoz van adaptálva, és megfelel az IEC 60947 szerinti 3. szennyezettségi fokozat követelményeinek. Az áramütés elleni védelmi osztály a ház elülső részén II. osztály.

A biztosítékbetét-állapot figyelő rendszer külön jelzést biztosít minden fázis számára, lehetővé téve a sérült védelmi elemek gyors azonosítását a készülék fedelének leszerelése nélkül.
